PCB菜鳥必知：開關電源PCB快速布線的八大要點

發布時間：2014-04-17 責任編輯：sherryyu

【導讀】PCB菜鳥肯定都遇見過布線、排版很難的問題，而開關電源產生的電磁幹擾，時常會影響到電子產品的正常工作，正確的開關電源PCB排版就變得非常重要。一個在紙上設計得非常完美的電源可能在初次調試時無法正常工作，原因是該電源的PCB布線存在著許多問題。那麼有什麼好的辦法可以解決嗎？本文為大家總結了開關電源PCB快速布線的八大要點。

開關電源產生的電磁幹擾，時常會影響到電子產品的正常工作，正確的開關電源PCB排版就變得非常重要。許多情況下，一個在紙上設計得非常完美的電源可能在初次調試時無法正常工作，原因是該電源的PCB布線存在著許多問題。

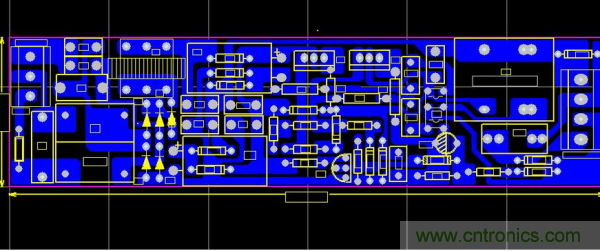

PCB

現在電子產品更新換代速度極快，簡直就是迅雷不及掩耳之勢，產品設計工程師更傾向於選擇在市場上很容易采購到的AC/DC適配器，並把多組直流電源直接安裝在係統的線路板上。由於開關電源產生的電磁幹擾會影響到其電子產品的正常工作，正確的電源PCB排版就變得非常重要。根據經驗總結了八點開關電源PCB排版的基本要點。

下麵就為大家簡單總結一下這八個要點分別都是什麼。

要點1、旁路瓷片電容器的電容不能太大，而它的寄生串聯電感應盡量小，多個電容並聯能改善電容的阻抗特性;

要點2、電感的寄生並聯電容應盡量小，電感引腳焊盤之間的距離越遠越好;

要點3、避免在地層上放置任何功率或信號走線;

要點4、高頻環路的麵積應盡可能減小;

要點5、過孔放置不應破壞高頻電流在地層上的路徑;

要點6、係統板上一小同電路需要不同接地層，小同電路的接地層通過單點與電源接地層相連接;

要點7、控製芯片至上端和下端場效應管的驅動電路環路要盡量短;

要點8、開關電源功率電路和控製信號電路元器件需要連接到小同的接地層，這二個地層一般都是通過單點相連接。
