從剛接觸PCB開始，導師就告訴我，微帶線的傳輸速度快，損耗小。是啊，畢竟微帶線有一部分能量是在空氣中傳播的，空氣的介電常數是1，損耗角忽略不計嘛。在光口協議上也能找到這樣的證據：

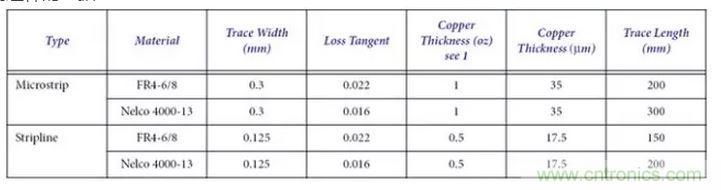

普通板材帶狀線走6000mil
，微帶線能走8000mil呢。



果然，weidaixiansunhaobidaizhuangxianxiaone。danshitongyangyiwenchuxianle，weishenmewomenkandaonameduodegaosuchuanxingzongxianbingmeiyoushiyongweidaixianzouxianerdabufenzoudeshidaizhuangxian？xiaochenwenlebushaoren，daanshizheyangde：可能是因為EMC吧

？也可能是因為表底層需要放器件沒有那麼多空間吧？管他呢
，反正任何結果你認為他對的時候
，總能找到相應的理由去解釋他。



直到有一天

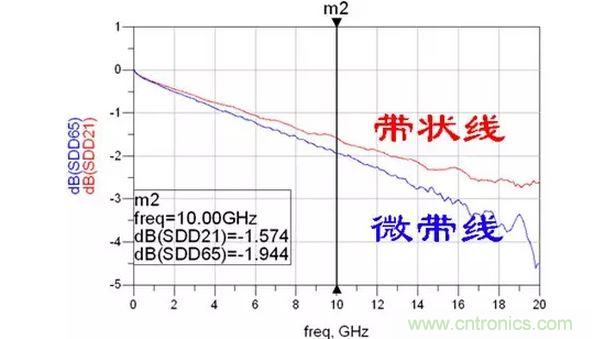

，我看到了一組這樣的數據：

他們的回損基本相同都小於-25dB。微帶線的損耗居然比帶狀線的要大？結果的正確性被否定了，小陳開始真正的去找原因了。



圖中的數據使用的是TU872 SLK-sp板材，表層微帶線蓋油

，走線寬度9-27
，而帶狀線走線寬度為7-12。微帶線走線更寬
，問題不是出現在導體損耗上。會不會是因為蓋油的原因呢？小陳繼續尋找

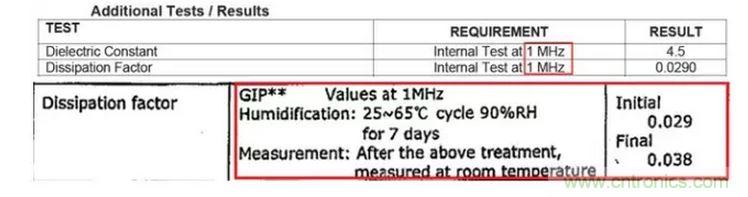

，找到了一份常用綠油的datasheet：

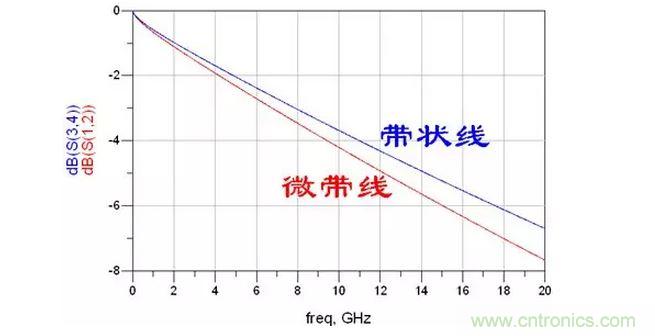

綠油的損耗居然比FR4還高那麼多！馬上就是仿真驗證，在FR4板材（DF≈0.025）時
，損耗是這樣的：

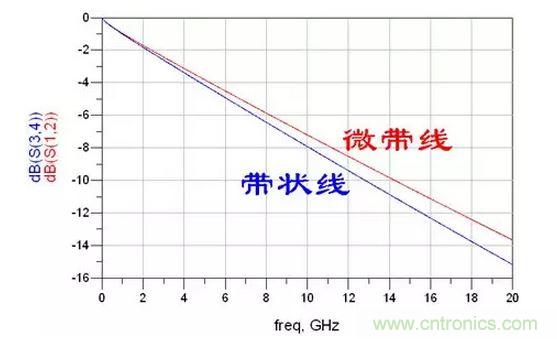

在TU 872SLK-sp板材（DF≈0.008）時
，損耗是這樣的：

原來籠統的說微帶線損耗小是不對的，在現在高速串行信號大部分使用高速板材的背景下，微帶線基本沒有優勢啊！
