寫在開始之前:細節就是魔鬼,不能將就自己.





初定這個電源設計的項目時的目標是做一個將USB電源輸入轉為5V
，-5V，3.3V,1.2V的輸出
，同時在USB斷電時
，能用電池繼續為係統供電
，保證係統的正常工作。

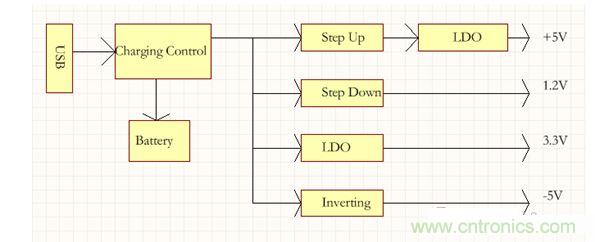

係統功能模塊框圖：

各個功能模塊的器件選型：



選型流程：根據不同功能模塊的性能要求到MOUSER ELECTRONIC，DigiKey 上查找所需的器件
，下載Datasheet,閱讀並最終確定核心器件。綜合考慮性能，價格，采購途徑，采購難度等。



確定應用電路：可以根據Datasheet上提供的應用電路結合自己的需求選擇合適的應用電路。

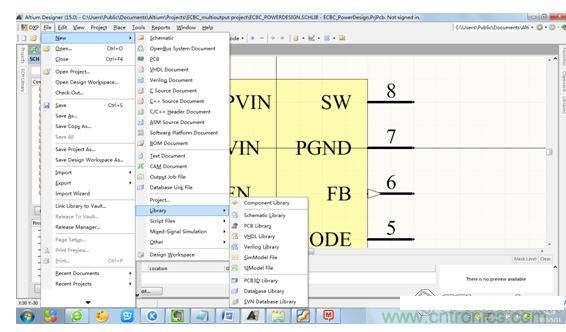

1：新建一個原理圖庫SCH LIB，並命名。

2：在這個原理圖庫裏添加新的元器件：根據元器件的外形繪製符號形狀
，並添加管腳。並在Library Component Properties裏添加對器件（Component）的Default Designator(標識)，Description(描述)，Parameters裏添加比如Footprint，Manufacture，Part Number，Value等重要參數。以上的這些參數最好在建庫階段全部做好
，便於後麵生成BOM表采購清單。





description裏麵應該對器件的關鍵參數做一個說明：比如電阻的精度，電容的耐壓值，LED的顏色。



Default Designator(標識)有一定的命名規則，比如電阻用R？，電容用C?.



Manufacture注明器件的生產廠商。



Part Number 是器件的物料號，在廠家那裏這是器件的唯一標識。





1：一般可以通過Compliant Footprint Wizard以及芯片Datasheet上的參數建立PCB封裝。



2：分立器件（電阻電容二極管）的封裝可以考慮自己繪製
，或者直接從官方給的庫裏複製粘貼過來。要注意的是
，封裝不一定要嚴格按照給定的參數畫，有時候為了焊接方便，可以適當延長焊盤的長度。



建立好原理圖庫以及封裝庫後，再回到原理圖庫裏為每個器件添加封裝。





準備工作：首先新建一個工程Project（ECBC_PowerDesign）,將上麵建立的原理圖庫和PCB庫添加到Project下，再添加一個原理圖到Project 的Source Documents .

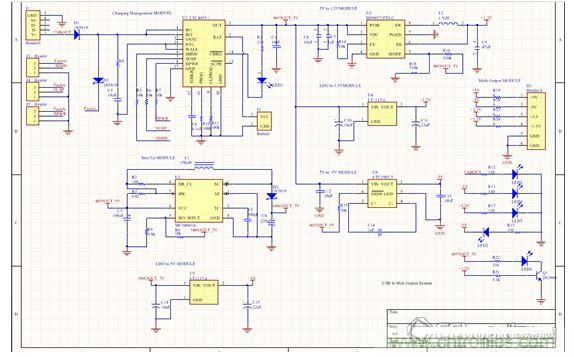

原理圖繪製流程：先布局再連線。



新建一個PCB文件添加到項目下，在Keep_Out Layer以及Mechanical1層用Line畫出板子形狀並在design 目錄下選擇Board Shape下的Define From Selected Objects隻留下板子需要的PCB。



選定一個原點：在Edit目錄下的Origin下設定原點，一般選擇為PCB板的左下角。

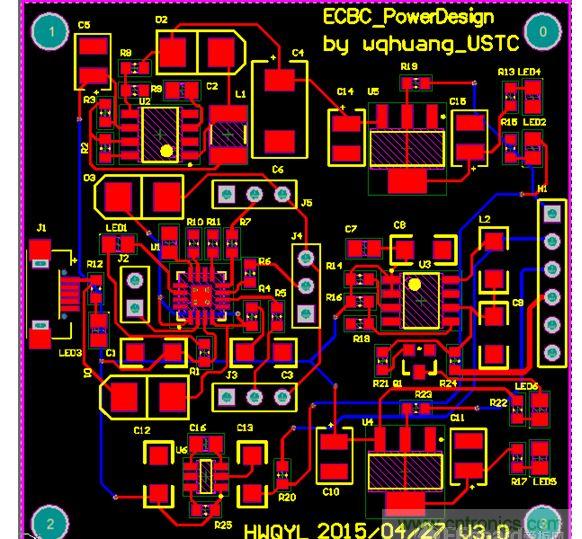

將原理圖Update到PCB圖上,然後進行布局布線。

以上是這個電源項目的一個流程簡要介紹。下麵是對整個項目涉及到的要點的總結：





1.1 規範化問題



1.1.1 原理圖庫的規範化



管腳標號的命名要統一
；



器件的尺寸，引腳間距要合適，便於後麵畫原理圖時器件的擺放，圖紙的美觀。引腳在網格上，便於對齊
；



器件的參數要在建完庫後立馬添加上
，如Footprint
，Value，Description，Part Number等，有利於後期BOM表的生成；



1.1.2 原理圖繪製的規範化



器件放置：器件按模塊集中放置。模塊間按信號流向擺放。器件之間對齊有序。器件應占據圖紙的大部分，不擁擠也不留太多空白
；



連線規則：不同器件應由導線相連，不能管腳與管腳直接對接。網絡標簽要躺在導線上；



網絡標簽的使用：wangluobiaoqiandemingmingyaoguifan。mokuaijianjianyiyongdaoxianzhijiexianglian

，chufeidaoxiantaichang，tairao。mokuaineijianyidouyongdaoxianxianglian

，chufeidaoxiandelianjiehuiyinqiwujie，bumeiguan，caikaolvyongwangluobiaoqian；



注釋的重要性：模塊要有簡潔的模塊名稱，便於他人閱讀。元器件的標識，值，要統一原則放置
；



1.2 版本控製



有較大的修改時建議另存一個版本。版本控製有利於後期的BUG查找以及寫總結；



1.3 美的問題



原理圖應該讓人一眼看上去覺得舒服。



2.1布局



建議以功能模塊為單位進行布局。再按信號流擺放
，調整模塊的位置。大體布局後在調整模塊內的器件間距；



2.2 布線



先完成各個模塊內的連線，要考慮連線的次序，把後麵比較難處理的線先連了。較簡單的線實在繞不過去就打過孔走背麵
；



2.3 絲印



絲印的擺放原則：讓自己在焊接時能輕易識別器件的對應關係，合適的注釋有利於後期的調試；





3.1 焊接順序



按信號流的先後進行整個模塊的焊接。先芯片後器件。先焊接低，小的器件，在焊接高，大的器件；



3.2 焊接中的注意要點



拿到板子第一步測量電源與地是否短路；



每完成一個器件的焊接要馬上檢查是否虛焊，短路。有方向性的器件確認方向是否擺放正確；



確保工作台上隻有一類器件，避免混淆；



器件盒的器件擺放的順序要講究，把可能弄混的器件距離遠點放
；





meiwanchengyigemokuaidehanjiejiujinxingtiaoshi，tiaoshitongleshihouzaijinxingxiayigemokuaidehanjie。wanchenggegemokuaidehanjiehouzaianzhaoxinhaoliudeshunxulianjiemokuaibingjinxingtiaoshi。jihuiyicixingjiangsuoyoudeqijianhanwan，zaijinxingtiaoshi

，yidanchuxianBUG就祝你好運了。



以上就是三毛做這次的電源模塊的所有總結，希望我羅列的項目流程以及總結能對你有所幫助。
