以DDR3信號為例

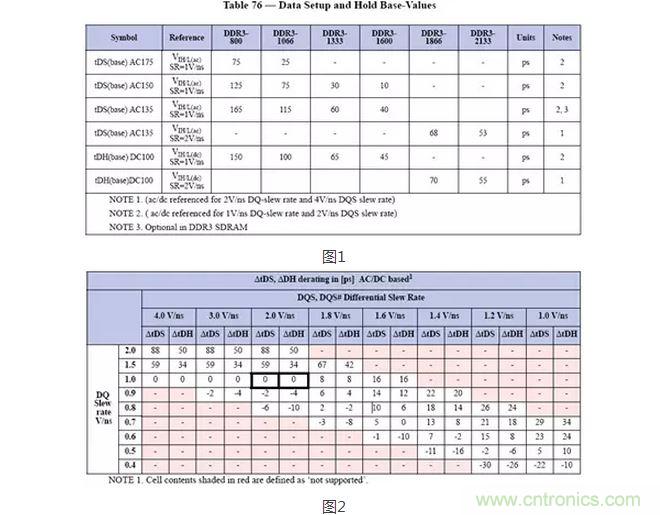

，在JEDEC規範中規定了一個建立保持時間的基準值（圖1）
，還有就是derating值（圖2），兩者之和就是所需的建立保持時間。

由圖2表格中可以看到derating的取值是與data，strobe的slew rate有關

，還和判斷門限有關的。這個怎麼理解呢？

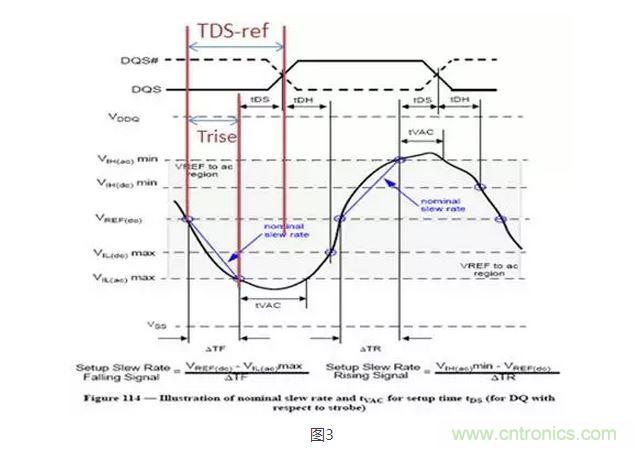

如圖3，建立時間等於TDS-ref（在ref處的建立時間）減去Trise（Vref到VIH AC的時間）。規範中的基準值是預減去了這個Trise的，這個預減去的值是特定slew rate為1V/ns時的值
，若判斷門限是AC175

，則預減去175ps。請再看圖2
，當slew rate等於1V/ns時
，derating為0，不需要調整

；當slew rate大於1V/ns（更快）時
，從Vref到Vih(ac)所需的時間就少，預減多了，要補回來
，所以取值為正
；當slew rate小於1V/ns（更慢）時就預減少了，所以取值為負。從圖2中的取值關係推導出取值公式為Derating @AC175 = 175ps - 175mV/SR
，大家可以代入計算一下試試。如果判斷門限是AC150或其他都可以套用。而保持時間是DC門限，其公式為Derating @DC100 = 100ps - 100mV/SR。

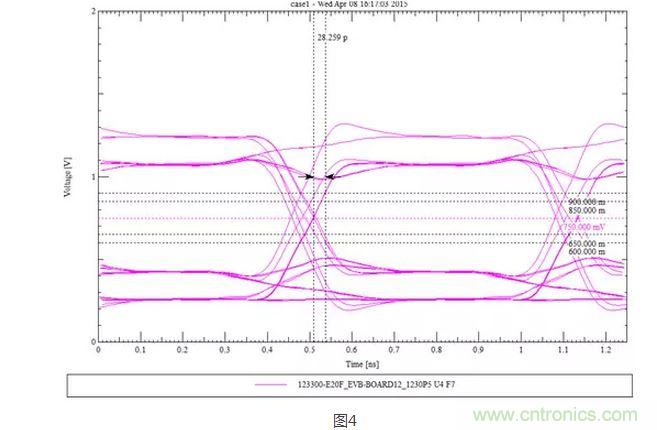

下圖是1600Mbps的DDR3信號，判斷門限AC150，跑出來的波形一量5V/ns。JEDEC的derating表最大到2v/ns,咋辦？

簡單，可以用上麵的公式計算出derating值，但上述公式隻適用於>1v/ns的情況。然後和基準值相加得到總的建立保持時間，如下表，總共所需的建立保持時間的總和是255ps。這樣就可以準確的估算時序裕量了。

當我們的上升沿，下降沿單調性差時
，我們該如何確定slew rate呢

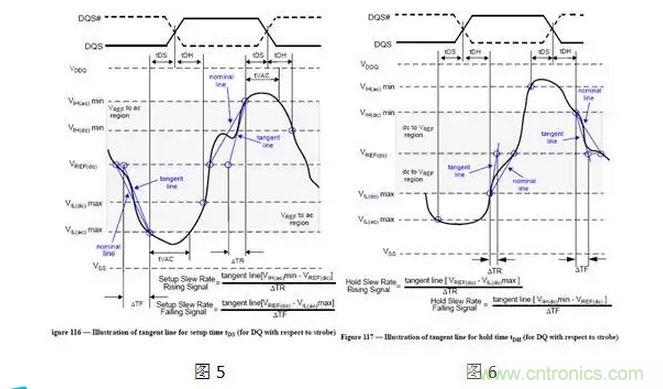

？JEDEC規範中定義了normal slew rate和tangent slew rate，如圖5，圖6。

問題來了：到底是選normal slew rate還是tangent slew rate
，為什麼？
