對於PCB應注意以下兩點：



1
、使導線及元器件盡量靠近一塊大的金屬板（這個金屬板不是指屏蔽體）



2、使電氣部件及線路盡量靠近地層（減少層間信號的電磁幹擾
、地層可以吸收部分幹擾 ）這樣，即使是需要加屏蔽，也可以降低對屏蔽效能（SE shiedling effectiveness）的需求。

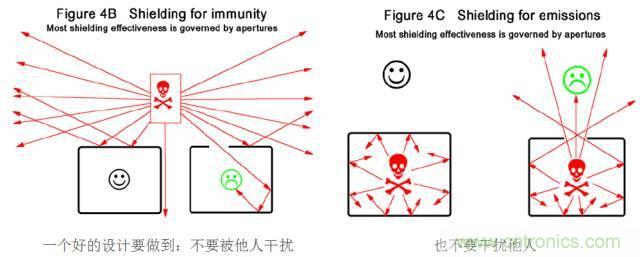

屏蔽的概念



屏蔽相當於一個濾波器
，放置於電磁波的傳播路徑上
，對其中的一部分頻段形成高阻抗。阻抗比越大，屏蔽效能越好。



對於一般金屬，0.5mm的厚度就能對1MHz的電磁波產生較好的屏蔽效果，對100MHz能有非常好的屏蔽效果，問題在於薄層金屬屏蔽對1MHz以下或孔隙來說，屏蔽效果就不行了

，本文重點介紹這方麵。



大的間距、矩形屏蔽會更好



(1) 電路之間、屏蔽之間更大的間距能夠減少相互幹擾；



(2) 矩形（或不規則）的屏蔽外形，能夠盡量避免頻率共振；正方形的外殼往往容易引起共振；



但總的來說，電路板一般位於屏蔽體內，其元器件、線路等都會改變預期的共振頻率點
，所以不必太操心。

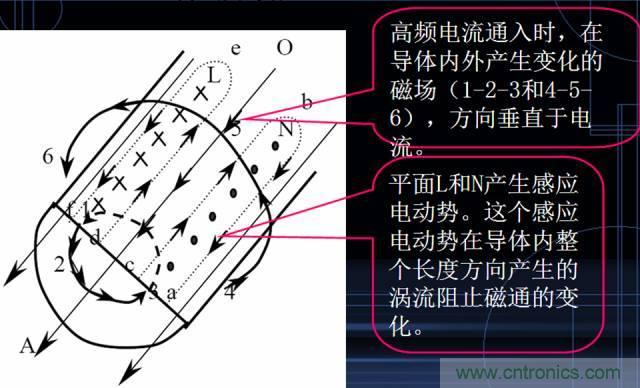

趨膚效應





趨膚深度



工程上定義從表麵到電流密度下降到表麵電流密度的0.368（即1/e）的厚度為趨膚深度或穿透深度Δ:





式中:



μ－導線材料的磁導率；



γ＝1/ρ－材料的電導率；



k－材料電導率（或電阻率）溫度係數；





上圖：不同頻率下三種金屬的趨膚效應深度（頻率越高，深度越淺，越趨膚）；趨膚效應以傳導的角度看
，是希望趨膚深度深的
，那表示導線的利用率高；但是對於屏蔽，是希望趨膚深度淺的，這樣就能以較薄的金屬屏蔽更多的電磁頻段；50Hz的趨膚深度5～15mm，很難屏蔽……



用於屏蔽的金屬應有良好的導電及導磁性能，厚度根據幹擾的最低頻率所產生的趨膚深度來定。一般1mm的低碳鋼板或者1μm的鍍鋅層就能滿足一般的應用。（這也是實際中常看到機箱壁上鍍鋅的原因）



孔隙



如果屏蔽體的整個殼體是無縫無孔的
，那麼對於30MHz的電磁波來說
，要達到100dB的衰減效果不是難事。問題就在於他們不是無縫無孔的：





在一個完美的屏蔽殼體上開一個洞，相當於構成一個半波共振縫隙天線，屏蔽效能SE與孔的最大尺寸d
、電磁波波長λ關係如下：



那麼對於之前提到的30MHz
，波長10m
，假設有一個USB口（孔徑對角線尺寸10mm）
，換算下來SE為54dB
，d越大，SE越小。

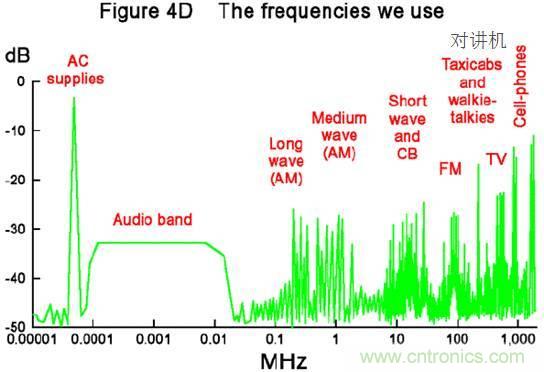

我們常用到的電磁波頻段：

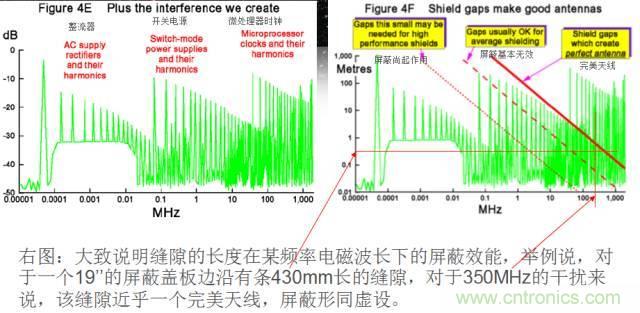

我們在常規應用中製造出的幹擾及諧波頻段：

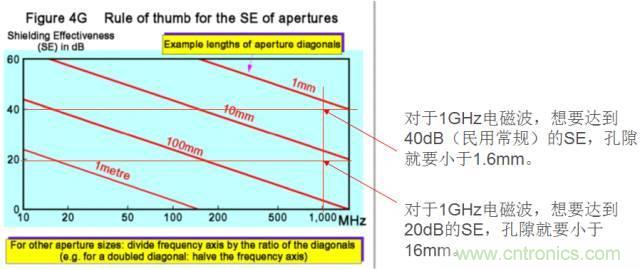

孔隙、平率與屏蔽效能的大致關係：





要達到40dB的SE

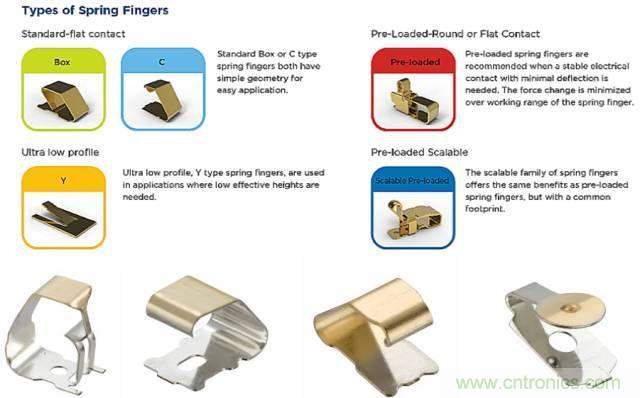

，通常需要用導體墊圈、彈簧夾指來進行密封
，注意內部元件與屏蔽罩的間距、數據總線與開孔和縫隙之間的距離。



還(hai)要(yao)注(zhu)意(yi)，當(dang)屏(ping)蔽(bi)體(ti)中(zhong)有(you)電(dian)流(liu)
，且(qie)電(dian)流(liu)的(de)前(qian)進(jin)方(fang)向(xiang)上(shang)有(you)孔(kong)縫(feng)擋(dang)路(lu)，迫(po)使(shi)電(dian)流(liu)繞(rao)行(xing)時(shi)，將(jiang)引(yin)起(qi)孔(kong)縫(feng)類(lei)似(si)天(tian)線(xian)而(er)發(fa)射(she)磁(ci)場(chang)，通(tong)過(guo)孔(kong)縫(feng)變(bian)化(hua)的(de)電(dian)壓(ya)產(chan)生(sheng)磁(ci)場(chang)。



低頻磁場的屏蔽



采用高磁導率的合金材料（如非晶合金、坡莫合金），按一定規格製成屏蔽罩，可大幅度減小磁場影響。

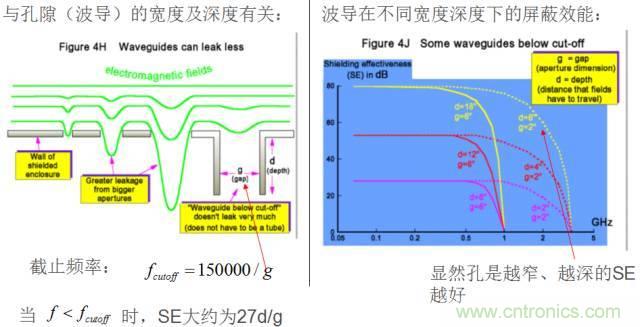

截至波導

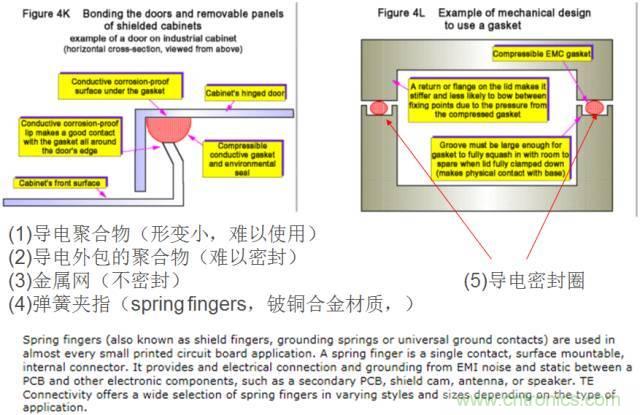

墊圈



采用良導體，用於填縫，能承受一定的擠壓變形
，抗腐蝕、經久耐用.

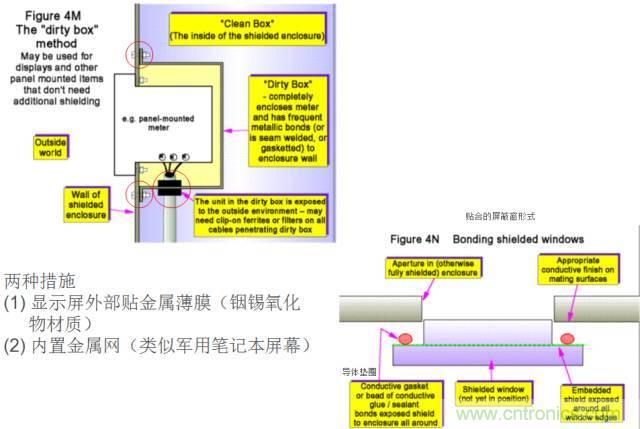

可視組件的屏蔽





通風孔的屏蔽



將通風孔做成兩種形式：



(1)金屬網格（類似蜂窩鋁板）



(2) (截至)波導



用噴漆或電鍍的塑料



因為開模塑料美觀輕便，所以時常使用，對這種情況，一般在塑料杯麵噴塗導電材料
，因為導電層厚度不可能太厚（微米級），實際效果不怎麼樣。



對於二類電器(class II)，還可能增加靜電放電（ESD）的可能性。



二類電器：這類電器采用雙重絕緣或加強絕緣，沒有接地要求。



非金屬屏蔽



如碳纖維或導電聚合物（導電塑料），但是無論如何其SE都不及金屬的好。

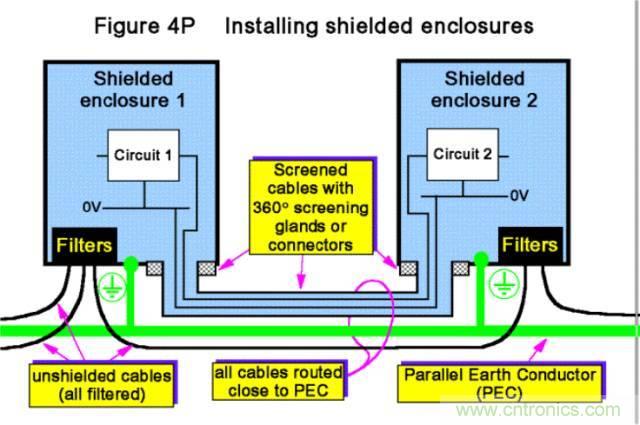

屏蔽罩的安裝

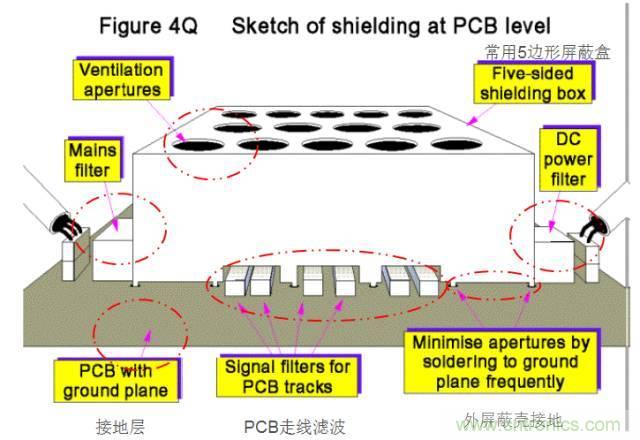

板級屏蔽
