產品特性：

• 采用獨特矽基工藝
• 在所有低成本矽二極管中具最低QRR

應用範圍：

• 連續導通模式(CCM)升壓式功率因數校正(PFC)電路
• 電信和音頻等大電流、高電壓電源

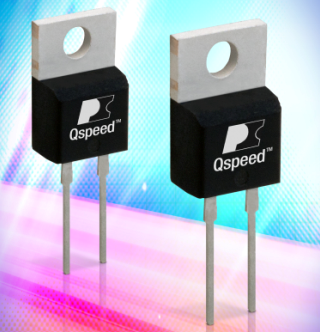

Power Integrations公司日前宣布可立即供應先進的Qspeed係列二極管。Qspeed二極管采用獨特的矽基工藝，兼具一個極低的反向恢複電荷(Qrr)和一個極軟恢複波形。這些先進特性能夠幫助設計師優化其電源轉換電路的效率和EMI性能。Qspeed二極管非常適用於連續導通模式(CCM)升壓式功率因數校正(PFC)電路，並在硬開關應用中用作輸出二極管。在PFC電路中，Qspeed二極管可以提供與碳化矽(SiC)二極管一樣的整體開關性能，但成本更低。

當PN矽二極管反向偏置和關斷時，電流快速降至零，然後在PN結從導通切換到關斷模式時
，電流暫時反向流過二極管。時間與負電流的積分（即瞬態電流和對應時間構成的麵積）被稱為反向恢複電荷或QRR。QRR經過係統中的其他器件流到接地端
，能量轉化為無用的熱能
，這會降低係統效率
，還可能升高成本較高的相關元件（如MOSFET）的溫度。Qspeed二極管在所有低成本矽二極管中具有最低的QRR。在需要提升效率或降低溫度的PFC和整流管應用中，它們可以替代超快速矽二極管。在成本控製嚴格的應用中，它們還可以替代碳化矽二極管。

二極管的反向恢複波形會產生電氣噪聲(EMI)，必須將其濾低才能防止傳導到AC市電
、電源負載或對周邊係統造成輻射。Qspeed二極管具有出色的軟度，基本上是正弦恢複波形
，它不包含任何高頻諧波，因此可降低傳導和輻射EMI的發射。這一特性有助於降低電源EMI濾波器硬件的尺寸
、成本、重量和複雜度，同時降低與EMI抑製相關的原型和開發成本。

Qspeed二極管能提供業界領先的性能且未采用高成本的特殊材料
，因此能實現高效率和低成本設計。Qspeed的600 V二極管分三個係列。X係列能夠在80 kHz以下的開關頻率下實現高性價比和高效率的設計
，Q係列和H係列則適用於80 kHz以上的應用。Q係列二極管的反向恢複軟度最高
，可提供最佳的EMI性能。H係列二極管具有最低正向電壓降和Qrr，可提供最高效率。除600 V二極管外，Qspeed的300 V二極管能夠為輸出整流和音頻應用提供最佳的開關。

Power Integrations產品營銷經理Stuart Hodge表示：“除功率因數校正電路外
，Qspeed二極管還非常適合用作輸出二極管，即替代肖特基二極管，特別是在電信和音頻等大電流、高電壓電源中。在這些應用中，Qspeed二極管可大幅降低反向電壓峰值，軟恢複特性通常能使設計師完全移除緩衝電路，從而降低設計成本和複雜度，同時還可提高效率。”
