中心議題：

• 數字電視的編碼概述
• 數字電視編碼器的結構
• 數字電視的信源編解碼技術
• 數字電視的信道編解碼及調製解調

數字視頻技術廣泛應用於通信、計算機
、廣播電視等領域,帶來了會議電視、可視電話及數字電視
、媒體存儲等一係列應用。數字信號有很多優點,但當模擬信號數字化後其頻帶大大加寬,一路6MHz的普通電視信號數字化後,其數碼率將高達167Mbps,對儲存器容量要求很大,占有的帶寬將達80MHz左右,這樣將使數字信號失去實用價值。數字壓縮技術很好地解決了上述困難,壓縮後信號所占用的頻帶大大低於原模擬信號的頻帶,因此說數字壓縮編碼技術是使數字信號走向實用化的關鍵技術。下麵就長治微波站在數字微波傳輸係統改造後,探討EN2200-M型編碼器及數字電視信源編解碼技術和應用。
　　
1數字電視的編碼概述
　　
模擬信號通過取樣、量化後編碼為二進製數字信號的過程稱為A/D變換,所得到的信號也稱PCM信號,PCM編碼既可以對彩色全電視信號直接進行,也可以對亮度信號和兩個色差信號分別進行,前者稱為全電視信號編碼,後者稱為分量編碼,這是最基本的編碼形式。數字壓縮編碼技術可分為無損壓縮和有損壓縮兩大類,無損壓縮即壓縮後可恢複原來的信號,有損壓縮在解壓後無法恢複原樣,有一定的失真,但失真在某一限度以下時人是感覺不到的。目前采用的壓縮編碼方法有以下幾種:(1)統計編碼,如霍夫曼編碼和遊程編碼等;(2)預測編碼,如差值編碼、幀內預測
、幀間預測和運動補償預測等;(3)變換編碼,如DCT變換


、小波變換;(4)量化技術,如均勻量化、非均勻量化和自適應量化技術;(5)基於可視對象的編碼;(6)可分級編碼。前4種編碼技術主要用於MPEG-2,DVB數字電視係統規定采用MPEG-2的壓縮編碼方法,它是基於存儲器的以幀為單位的壓縮方法,後兩種方法主要用於MPEG-4,MPEG-4在數字電視係統中主要用於流媒體方式的數字電視。
　　
2數字電視編碼器的結構
　　
MPEG-2壓縮編碼器是將模擬電視視音頻信號進行MPEG-2壓縮編碼輸出實時TS流的前端設備,適用於數字電視的傳輸或前端信源編碼以及會議電視、遠程教育等各種應用,一台高級的編碼器不僅具有DVB接口,還應當設有電信接口,以使該設備能方便地在HFC網絡、微波MMDS或8GHZ係統、SDH或PDH等網絡中應用,如圖1所示。

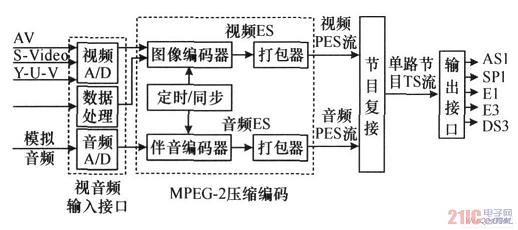

圖1編碼器的結構框圖。
　　
3MPEG-2視頻編碼係統及關鍵技術
　　
MPEG-2圖像壓縮的原理是利用圖像中的兩種特性:空間相關性和時間相關性。一幀圖像內的任何一個場景都是由若幹像素點構成的,因此一個像素通常與它周圍的某些像素在亮度和色度上存在一定的關係,這種關係叫作空間相關性;一個節目中的一個情節常常由若幹幀連續圖像組成的圖像序列構成,一個圖像序列中前後幀圖像間也存在一定的關係,這種關係叫作時間相關性。這兩種相關性使得圖像中存在大量的冗餘信息,如果我們能將這些冗餘信息去除,隻保留少量非相關信息進行傳輸,就可以大大節省傳輸頻帶,而接收機利用這些非相關信息,按照一定的解碼算法,就可以在保證一定的圖像質量的前提下恢複原始圖像,一個好的壓縮編碼方案就是能夠最大限度地去除圖像中的冗餘信息。
[page]
MPEG-2中的編碼圖像分為3類,分別稱為I幀、P幀和B幀。
　
　I幀圖像采用幀內編碼方式,即隻利用單幀圖像內的空間相關性,而沒有利用時間相關性。I幀主要用於接收機的初始化和信道的獲取以及節目的切換和插入,I幀圖像的壓縮倍數相對較低,I幀圖像周期性出現在圖像序列中,出現頻率可由編碼器選擇。
　　
P幀和B幀圖像采用幀間編碼方式,即同時利用空間和時間上的相關性。P幀圖像隻采用前向時間預測,可以提高壓縮效率和圖像質量。P幀圖像中可以包含幀內編碼的部分,即P幀中的每一個宏塊可以是前向預測,也可以是幀內編碼。B幀圖像采用雙向時間預測,可以大大提高壓縮倍數。值得注意的是,由於B幀圖像采用了未來幀作為參考,因此MPEG-2編碼碼流中圖像幀的傳輸順序和顯示順序是不同的。
　　
MPEG-2的編碼碼流分為6個層次。為更好地表示編碼數據,MPEG-2用句法規定了一個層次性結構,它分為6層,自上到下分別是:圖像序列層
、圖像組(GOP)、圖像
、宏塊條、宏塊、塊。MPEG-2標準的主要應用如下:視音頻資料的保存;非線性編輯係統及非線性編輯網絡;微波、衛星
、光纜傳輸;電視節目的播出。
　　
4數字電視的信源編解碼技術
　　
在全數字電視技術中,有兩個很關鍵的編碼技術即信源編碼和信道編碼,它們就是采用MPEG-2技術,信源編碼的主要任務是解決圖像信號的壓縮和保存問題,信道編碼的主要任務是解決圖像信號的傳輸問題。圖像信號的數據量大,如不進行壓縮,數字電視信號就無法實時傳送,而壓縮的主要方式就是除去冗餘信號。所謂冗餘信號是指那些與信息無關的或對圖像質量影響不大的多餘部分,這就是MPEG-2圖像壓縮的原理。
　　
(1)空間冗餘。一幅圖像由數十萬個像素組成,相鄰兩個甚至幾個像素之間有很大的相似性(或稱相關性),在傳送時會出現連續傳送許多相同數據的情況,稱之為空間冗餘,利用某種編碼方法(如正交變換編碼),去掉空間上的冗餘信息,減少傳輸和記錄碼率。
　　
(2)時間冗餘。電視圖像也有很強的時間相關性,對於25幀/s的圖像來說,通常情況下前一幀圖像和後一幀圖像的差別很小,大部分畫麵內容相同,這表明相鄰兩幅圖像的相關性非常大,而圖像之間相隔較遠時,其圖像的相關性才逐步減小,而且這種相關性很強的圖像變化時一般都是有規律的,也就是說每一幅圖像的變化是可預測的。利用圖像的時間冗餘特性,把圖像信號在時間上的冗餘信息去掉,也可以減小傳輸和記錄碼率。
　　
(3)統計冗餘。圖像和聲音信號數字化後遵循一定的統計規律,如在圖像預測編碼係統下,當(dang)前(qian)像(xiang)素(su)信(xin)號(hao)的(de)預(yu)測(ce)值(zhi)是(shi)由(you)前(qian)幾(ji)個(ge)相(xiang)鄰(lin)像(xiang)素(su)值(zhi)或(huo)該(gai)像(xiang)素(su)在(zai)前(qian)一(yi)段(duan)上(shang)的(de)時(shi)間(jian)值(zhi)預(yu)測(ce)出(chu)來(lai)的(de)。根(gen)據(ju)圖(tu)像(xiang)的(de)空(kong)間(jian)相(xiang)關(guan)性(xing)和(he)時(shi)間(jian)相(xiang)關(guan)性(xing)可(ke)知(zhi)預(yu)測(ce)誤(wu)差(cha)小(xiao)的(de)信(xin)號(hao)出(chu)現(xian)的(de)概(gai)率(lv)大(da),相反則出現概率小。采用統計編碼的方法,對出現概率大的小誤差信號值用短碼,而對出現概率小的大誤差信號值用長碼,這樣就去掉了信號在統計上的冗餘信息。
　　
(4)知覺冗餘。人的視聽器官都具有某些不敏感性。知覺冗餘是指處於人們視覺和聽覺分辨力不敏感或達不到的視音頻信號,對這些無關緊要的信息給與較大的失真處理,人們並不會明顯地感到圖像和聲音質量的降低,甚至毫無覺察。因此在編碼時可以分長碼和短碼來對不同的內容進行編碼,這叫作有所為和有所不為,從而達到減小碼率的目的。
　　
5數字電視的複用係統
　　
經過信源編碼後的圖像信號送入多路複用器中與數字音頻信號進行多路複用,然後送入信道編碼器。
　　
模擬電視係統不存在複用器,視音頻信號分別傳送,但在數字電視中,則是將視頻
、音頻、輔助數據等編碼器送來的數據比特流,經處理複合成單路串行的比特流,送給信道編碼及調製。接收端與此過程正好相反,電視信號數據經過打包後,使其具備可擴展性
、分級性、交互性。
　　
6數字電視的信道編解碼及調製解調
　　
信源編碼是經過壓縮消去數據冗餘,實現信源碼率與信道容量的匹配,解決了傳輸的可能性。而數字電視信道編解碼及調製解調的目的是通過糾錯編碼、網絡編碼
、均衡等技術提高信號的抗幹擾能力,保證傳輸信號的可靠性。信道編碼的過程是在源數據碼流中加插一些碼元,從而達到在接收端進行判錯和糾錯的目的。因此它與信源編碼是矛盾的一對,係統設計者必須考慮在有限的寬帶中盡量提高有效性和可靠性。
