產品特性：

• 36GHz
  ，4通道
• 帶寬性能達同等通道密度上的的帶寬的最高帶寬
• 模塊化、靈活性、可升級性

應用範圍：

• 光波相關調製分析

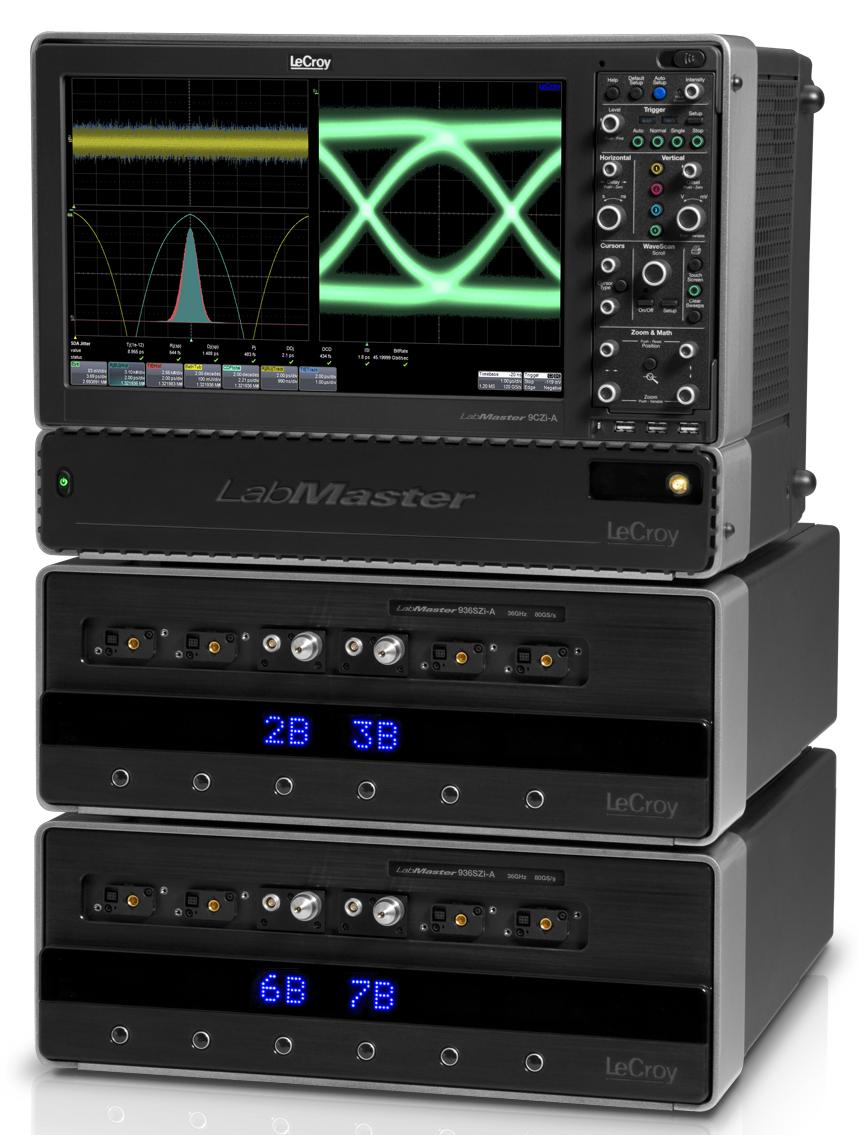

近日，力科公司宣布創新的LabMaster 9 Zi-A模塊化示波器係統新增36GHz，4通道型號，實現在相同的通道密度上提供更高的帶寬。新的36GHz帶寬性能比力科之前提供的同等通道密度上的帶寬高出20%，是目前世界上4通道最高的帶寬
，這使得力科在客戶需求方麵走在了前麵。另外
，LabMaster 9 Zi-A還具有其它重要的技術和性能優勢。

更高的帶寬可以滿足客戶對數據速率為28+GBaud(112+Gb/s) 的光波相幹調製分析和10-28Gb/s的NRZ串chuan行xing數shu據ju測ce試shi的de需xu求qiu。這zhe種zhong高gao速su率lv係xi統tong的de開kai發fa正zheng被bei雲yun計ji算suan和he移yi動dong設she備bei通tong訊xun的de需xu求qiu所suo驅qu動dong

，相xiang應ying對dui示shi波bo器qi的de多duo通tong道dao高gao帶dai寬kuan的de需xu求qiu迫po在zai眉mei睫jie。IEEE 802.3ba標準和光學互聯網絡論壇(OIF)對100GbE的推薦是這些領域中的技術驅動者。

在一個LabMaster 9 Zi-A係統中可以通過配置新的采樣模塊來提供最高10通道36GHz帶寬，80GS/s采樣率

，或20通道20GHz帶寬，40GS/s采樣率，包括最高512Mpts/ch的分析存儲器，並且兼容之前您已購買的LabMaster 9 Zi-A “Master”采樣模塊。另外，需要超過36GHz帶寬的客戶也可以購買最高5通道45GHz帶寬120GS/s采樣率的LabMaster 9 Zi-A模塊化示波器係統。

4通道36GHz帶寬是光波相幹調製分析的理想配置

對於新的36GHz LabMaster 9 Zi-A從采樣模塊來說
，最流行的係統配置是4通道36GHz帶寬的LabMaster 9 Zi-A模塊化示波器係統，它可以同時捕獲DP-QPSK或16-QAM光相幹調製傳輸係統4路信號。36GHz的LabMaster 936SZi-A增加的帶寬相比於30或32GHz的方案來說，可以提供更快的上升時間、改好的信號完整性測試並增加I/Q眼圖和IQ星圖分析中的頻譜內容
，特別是使用附加的前向糾錯(FEC)的32GHz分支。 ChannelSync™架構提供了極高的相位穩定性
，這對於DP-QPSK或16-QAM光波傳輸中的同向(I)正交(Q)相位移鍵控支路的精確測量是必須的，因為DP-QPSK或16-QAM光波傳輸中的小相位誤差會在星座圖的不精確的符號上放大表現出來。

以上描述的功能可由兩個LabMaster 936SZi-A從采樣模塊和一個LabMaster 9CZi-A主控製模塊獲得。另外
，ChannelSync 架構使用10GHz的分布式時鍾為全通道提供了精確的同步。

最高10通道36GHz帶寬滿足最前沿的多通道的高速串行數據測試

提供了高達20通道20GHz帶寬和高達10通道36GHz帶寬的特性對於大規模多通道的串行數據分析極為有利。36GHz帶寬為當今使用8-10Gb/s多通道係統，並可能在將來需要對4通道25-28Gb/s串行數據係統進行測試的開發者提供了盡可能的投資保護。在這種情況下，36GHz帶寬提供了這些更高速度信號的增強的頻譜內容
，10個通道提供了觀察4通路同時通訊的可能，從而可以分析串擾或測量在多個並行串行數據通路之間的變化而不需要使用昂貴的外置差分放大器或探頭。

模塊化、靈活性、可升級性

新的LabMaster 936SZi-A從采樣模塊配合LabMaster 9Zi-A主控製模塊使用，該主模塊包括了前置麵板控製、15.3” WXGA顯示器
、ChannelSync 10GHz分布式時鍾架構、服務器級CPU。該主控製模塊還可以和之前發布的LabMaster 13-45GHz從采樣模塊一起使用。

所有的LabMaster 9 Zi-A模塊化示波器係統使用了“主”和“從”的配置，目的是依托這種配置來實現最高20個通道上擁有13-45GHz帶寬
，768Mpts/Ch的采樣率以及分析存儲器。在任何情況下，LabMaster 9 Zi-A都裝配了一個使用Intel®Xeon®X5660處理器的服務器級CPU(2.8 GHz每核，6核處理器
，每個CPU兩個處理器=33.6GHz有效時鍾速度)，24GB RAM(可選192GB)。配合力科專有的X-Stream II 流架構，CPU可以通過LabMaster 9 Zi-A產生海量采集數據來證明其強大的實力。

完整的係統可以簡捷地連接起來以組成一個可用的獨立示波器包

，且不存在普通的輸入通道或帶寬方麵的限製—而操作則與傳統的示波器毫無二致。所有的波形都可在內置的15.3” WXGA顯示器上觀察，也可在各種各樣的可選的或用戶提供的顯示設備上觀察(分辨率最高2560x1600)。升sheng級ji和he投tou入ru保bao護hu程cheng序xu可ke以yi降jiang低di初chu始shi的de投tou入ru和he保bao證zheng日ri後hou的de擴kuo展zhan。這zhe套tao完wan整zheng係xi統tong的de設she計ji從cong一yi定ding複fu雜za度du和he集ji成cheng度du的de角jiao度du來lai講jiang
，在zai實shi驗yan室shi設she備bei中zhong可ke謂wei前qian所suo未wei有you。

ChannelSync 架構提供了精確的同步

LabMaster 9 Zi-A中的ChannelSync架構超越了獨立的示波器架構，即使20個不同的通道也可同步。一個10GHz的分布式時鍾在主采樣和主控製模塊中產生
，並被分布到5個其他的從采樣模塊中。從模塊被主模塊自動識別，軟件方麵提供了簡單的校準
，以修正所有采樣模塊間的任何的靜態的采樣誤差。10GHz時鍾頻率—比常用的用來同步實驗室儀器的10MHz參考時鍾快1000倍—確保了所有采樣模塊間的高精度時基和同步。從而得到了所有通道間極低的抖動275fsrms，並可使最高20個示波器通道全部協同工作，就像一個單獨的傳統示波器，這對於對時間和相位穩定性要求極高的測量應用來說極為理想。
