DIY GPS接收機工具：

MCU：STC89C52
顯示：諾基亞5110手機液晶屏

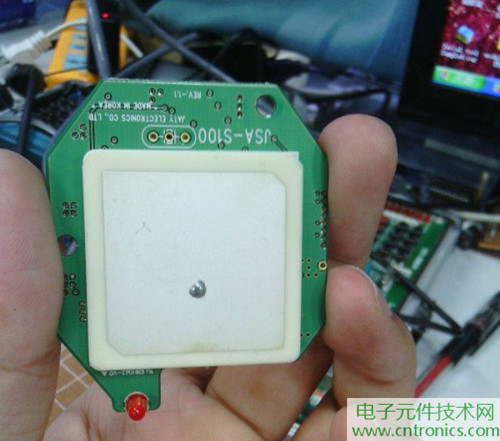

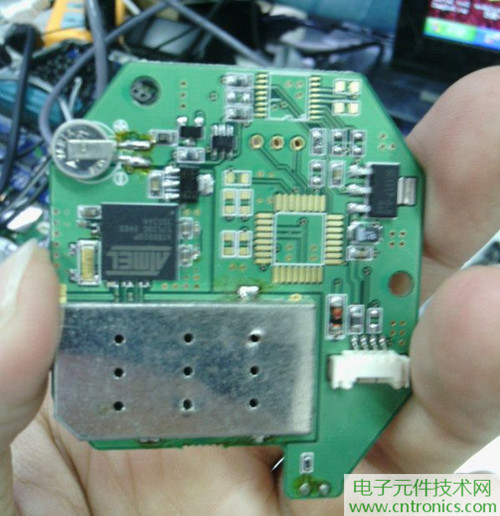

GPS：韓國棒子產的一種模塊，馬馬虎虎
零碎電子元件若幹。

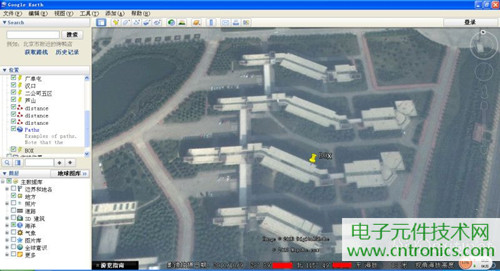

在googleearth裏最下麵一行可以看出，定位的經緯度坐標是一致的。 [page]
早就構思想做一個玩玩

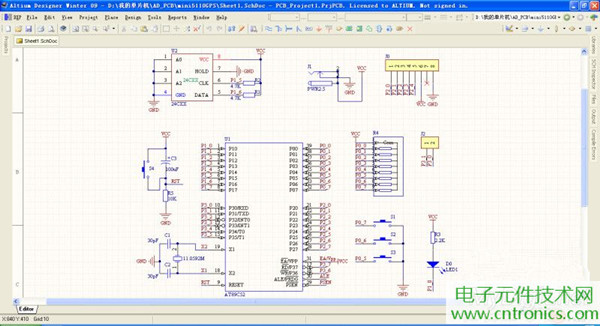

，於是寫程序，畫原理圖(AltiumDesignerwinter09)。

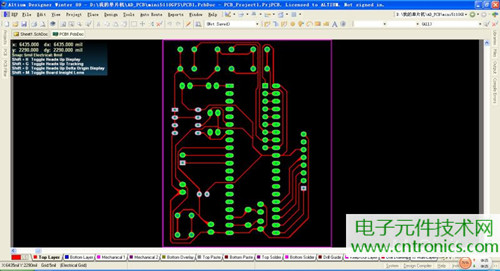

畫PCB，單麵板
，懶得去設置規則（rule）
，所以有綠色
，手工做PCB不影響。

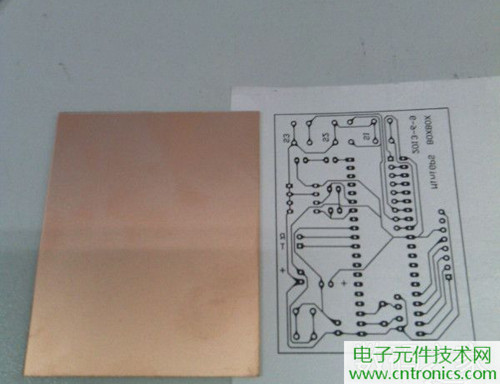

打印在熱轉印紙上
，裁下一小塊，並切割差不多大一小塊覆銅板。
把熱轉印紙蓋在覆銅板上
，準備熱轉印

，這裏用的是電熨鬥，沒有熱塑機的理想替代方案。 [page]
大概燒熱至180°C，斷電，開始熱轉印過程，其實就跟熨衣服差不多。

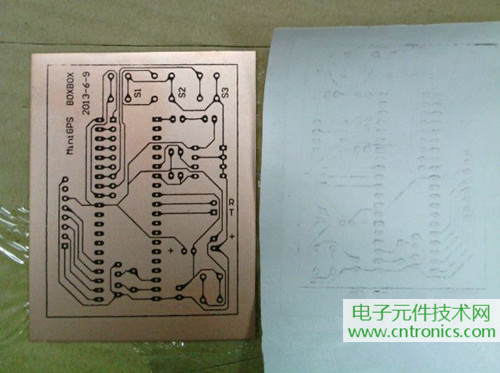

冷卻，揭開熱轉印紙，得到碳粉覆蓋的覆銅板。
腐蝕
，白色粉末狀腐蝕劑，具體化學成分沒有去深究
，容器是泡方便麵的飯盒，不會再用來盛飯了。

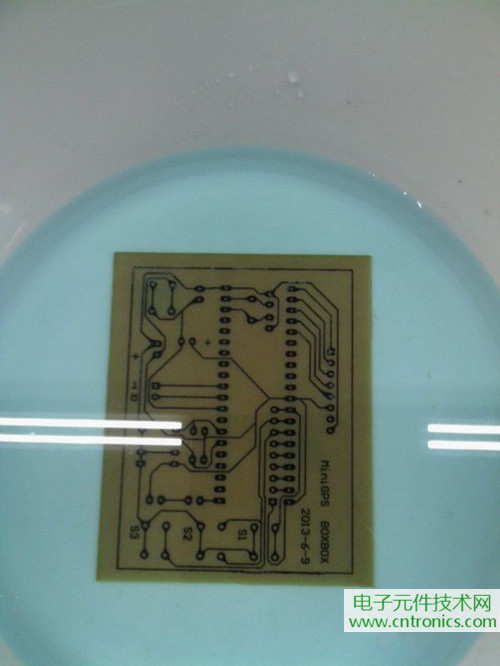

加水溶解，2分鍾後。 [page]

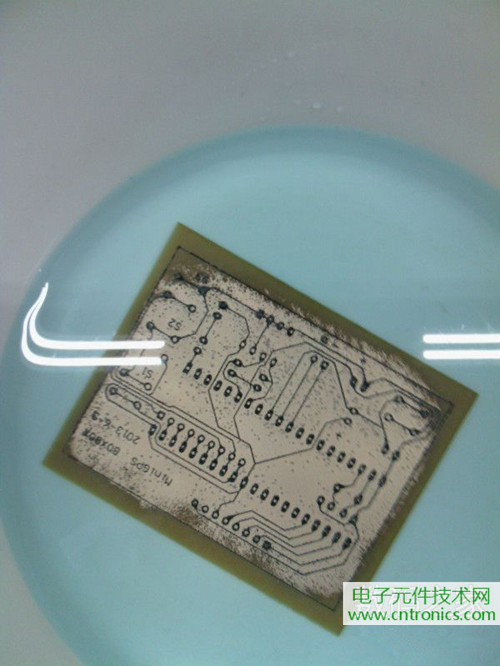

腐蝕完畢，溶液此時呈淡藍色
，那是被腐蝕掉的銅單質被氧化為銅離子溶解在溶液裏的顏色。

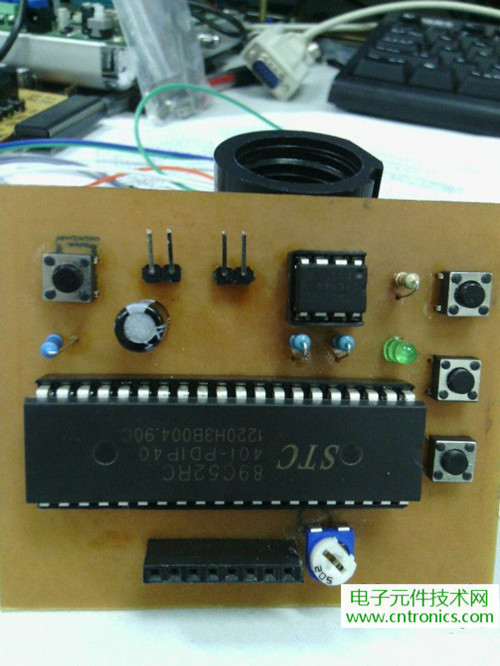

衝洗幹淨打孔焊接元件。

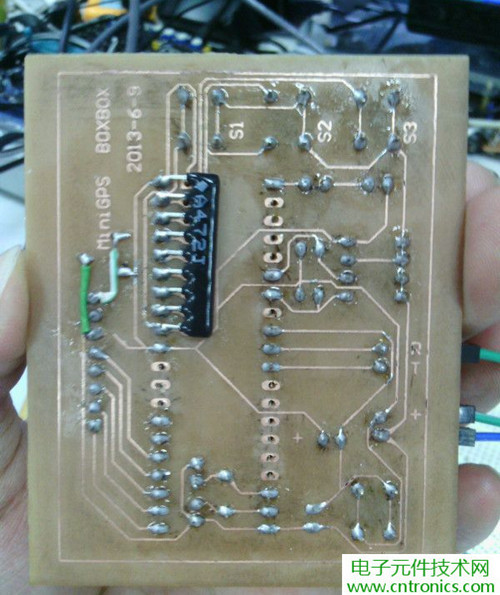

反麵，沒有洗板
，要用香蕉水之類的有機溶液來洗白白
，會很幹淨，但是手頭沒有，罷了！有飛線

，調試時不得已加的
，液晶屏需要3.3V供電。不完美，才真實！
[page]

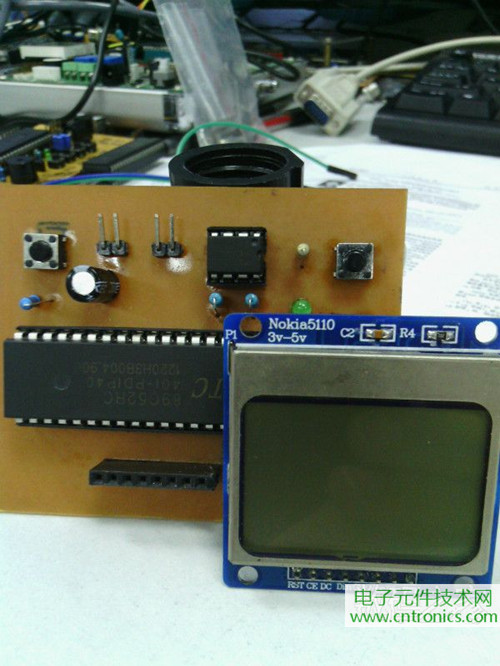

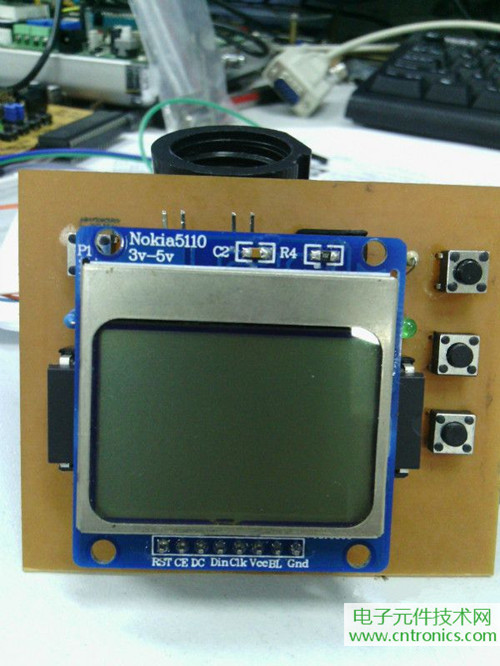

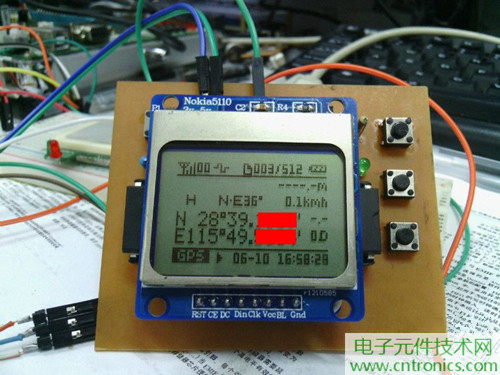

插上液晶屏看看。
來個合照。
燒寫程序，運行。
經緯度坐標部分被我PS掉了，實測精度在5米之內。

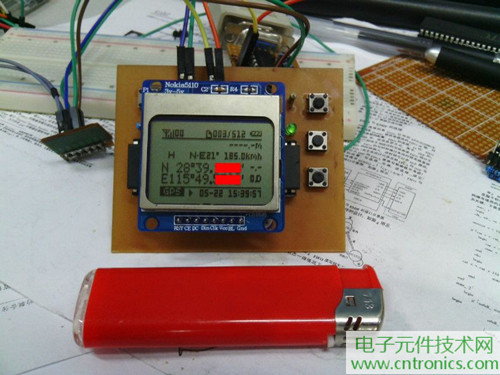

和打火機比比，其實沒多大。
