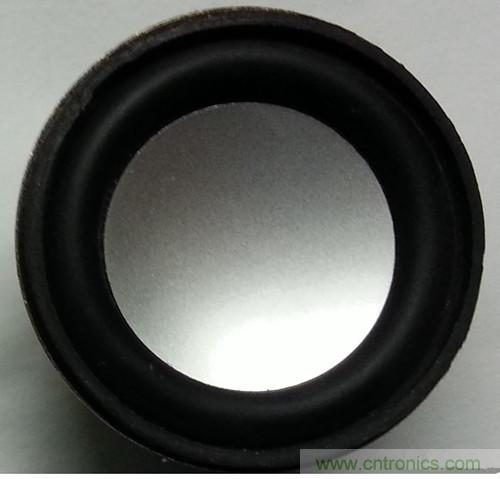

首先來看一下喇叭，從插卡音箱裏摳的，4Ω/3W

，音量超大，重低音也足。
然後是供電，既然是用在筆記本上，當然是考慮通過電腦供電了
，其實USB是可以提供500mA電流的
，但需要設備申請，剛開始考慮通過C8051F320實現一個HID設備（主要是考慮免驅）向電腦申請500mA，後來看到有人自製USB聲卡
，連音頻信號線都可以省了。當然30多大洋的PCM2912是無論如何談不上低成本的，本人找到一款真正低價的USB聲卡芯片CM102S+
，3元。

CM102是自帶功率放大的


，但OTL怎麼也比不上BTL，還是加個專用的功率放大吧

，PAM8403，1元不到。
[page]

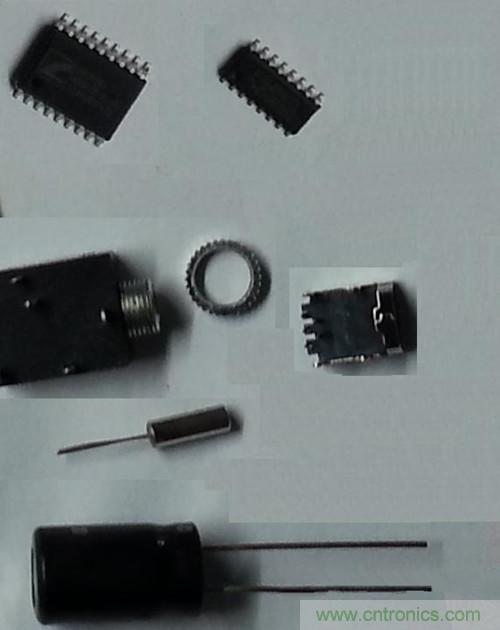

下麵是關鍵器件，貼片元件沒照下來，反正也看不清楚。箱體用的是保健品的瓶子，後麵有。
下麵詳細介紹製作過程：

1

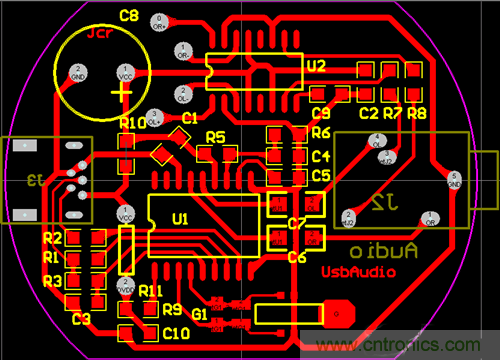

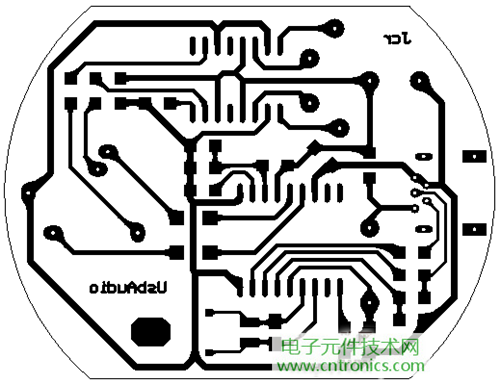

、畫PCB圖
，由於是自製PCB，隻能單麵布線，所以走線並不合理，不過能拔膿的就是好膏藥，能幹活就行。去掉絲印層
、底層，黑白方式鏡像打印。所有孔均為15mil，給鑽頭一個定位而已，實際孔大小取決於鑽頭。 [page]
2

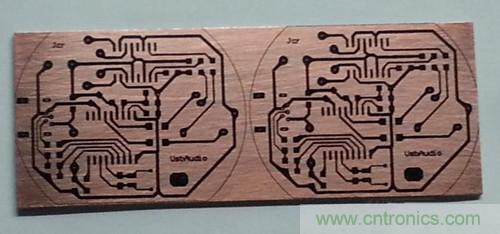

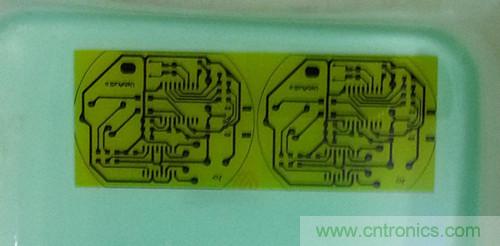

、轉印到敷銅板，由於我買的是15*10cm的敷銅板，直接做兩塊，寬度為10cm。
3

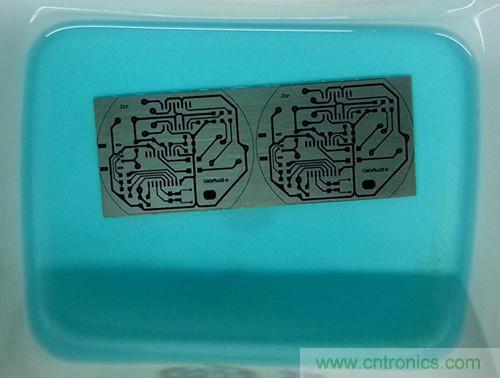

、腐蝕
，本人秘製的腐蝕液，雙氧水+鹽酸

，比氯化鐵速度更快、更加環保
，美中不足的是鹽酸為揮發性的，藏在櫃子裏不長時間櫃子裏的金屬件全部鏽蝕了，現在合頁都掉了。 [page]
大功告成。

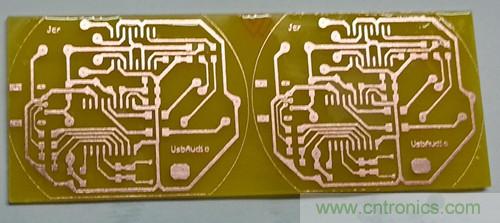

清洗幹淨後就是這樣了。
4、xiangbadianlubanfangjinpingzili，haixuyaoduidianlubanjinyibujiagong，xianlubandechicunshijingxincesuande，yuanxingbiankuangdezhijingshipingzideneijing，banzikuandushipingkoudezhijing，bipingtineijingxiao，zheyangcainengfangjinquya。

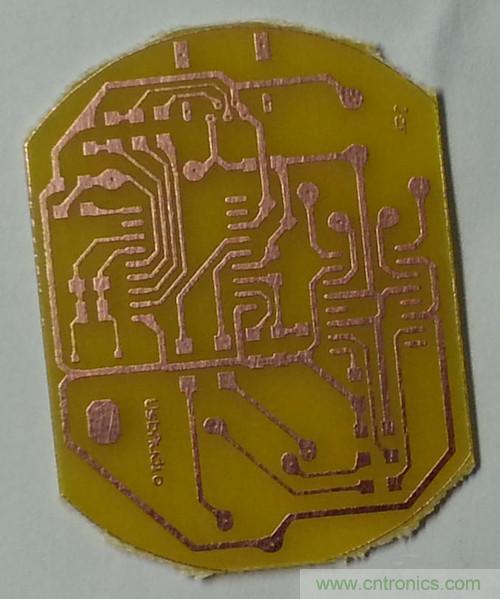

把上麵的板子切開
，上鉗子，沿邊框外剪一遍，盡量不剪到線。 [page]

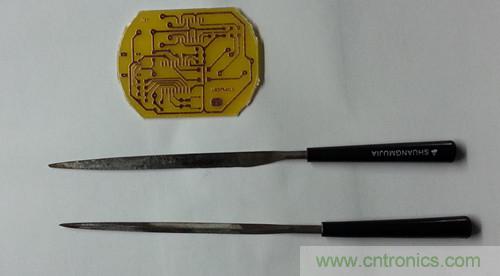

再上小銼刀，磨吧。

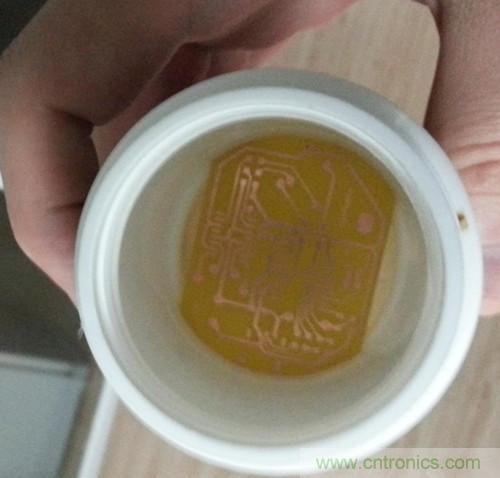

5、完成後的PCB板應該能夠放進瓶口
，且在瓶內能夠平放，板邊與瓶子內壁切合。 [page]

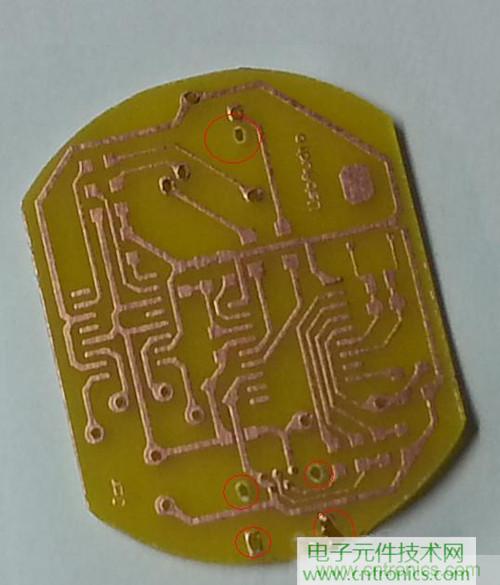

6、打孔，微型電鑽，難控製呀
，一定得買個台鑽才行。這才發現音頻插座的一個腳畫偏了，差了100mil呀。不過什麼問題都難不倒咱Diyer，找對位置再打個孔唄。
7

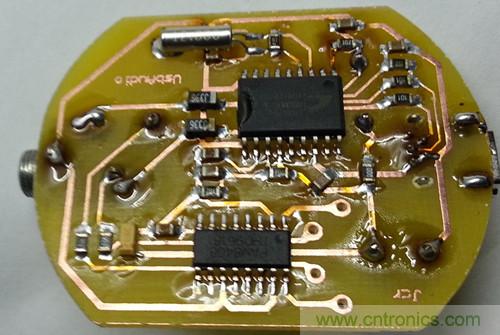

、焊的過程中鬆香用得多了，焊完用酒精洗一下就可以了。

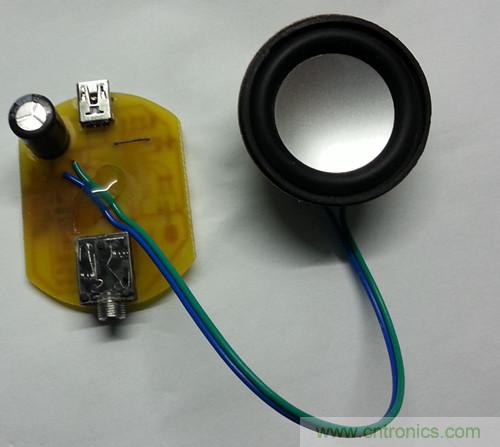

喇(la)叭(ba)可(ke)以(yi)也(ye)焊(han)上(shang)了(le)，把(ba)線(xian)用(yong)熱(re)熔(rong)膠(jiao)固(gu)定(ding)一(yi)下(xia)
，免(mian)得(de)下(xia)麵(mian)施(shi)工(gong)的(de)時(shi)候(hou)拉(la)斷(duan)了(le)麻(ma)煩(fan)。唯(wei)一(yi)的(de)一(yi)根(gen)飛(fei)線(xian)挺(ting)紮(zha)眼(yan)，本(ben)來(lai)設(she)計(ji)的(de)是(shi)用(yong)電(dian)感(gan)，沒(mei)找(zhao)著(zhe)，於(yu)是(shi)，成(cheng)本(ben)進(jin)一(yi)步(bu)降(jiang)低(di)了(le)。 [page]
8、最後一步，把板子
、喇叭裝進瓶子裏，美工刀、銼、鑽...都用過後就可以了。

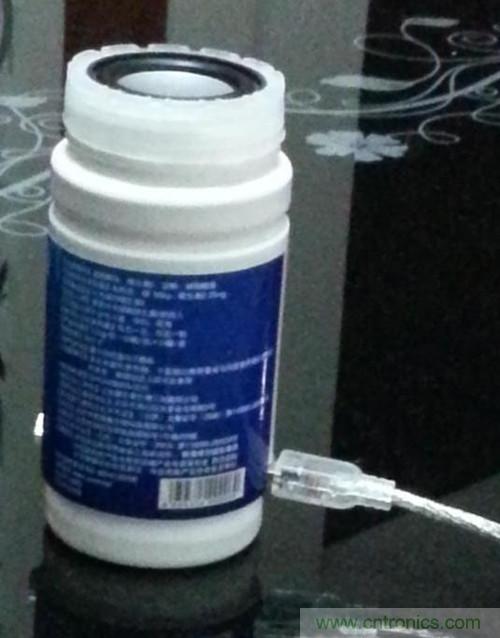

9、最終效果。

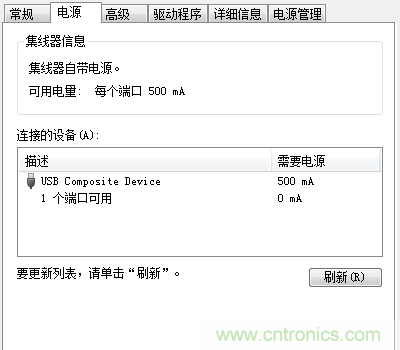

真正的500mA電流，供電充足，音量巨大
，低音渾厚。算算成本，應該不會超過10元吧。
