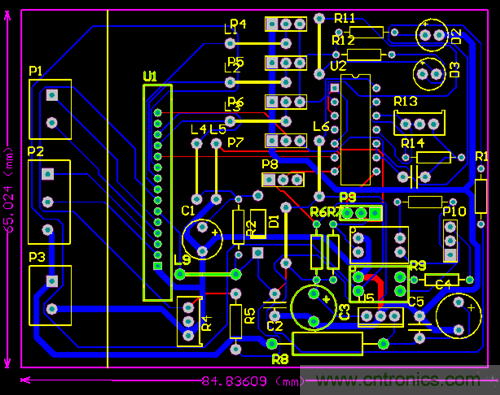

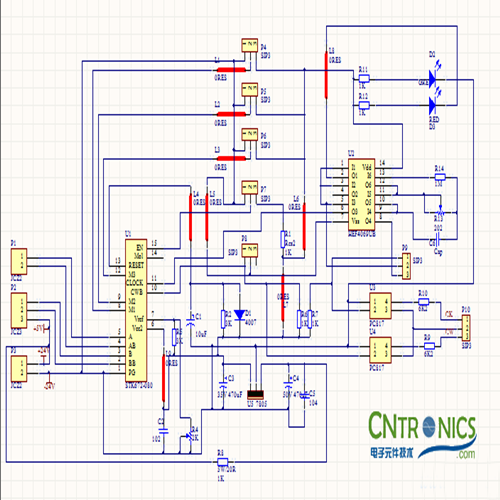

1、用Altium Designer畫好原理圖和pcb，如下：




2、打印pcb

，點擊File->Print Preview,在圖上右鍵選擇Page Setup
，按照下圖設置。

[page]

設置完後close，在圖上右鍵

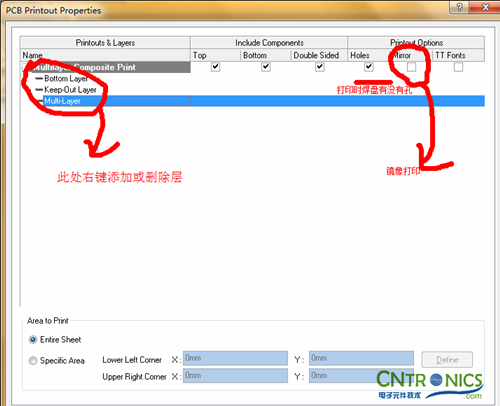

，選擇Configuration，介紹如下


據我的經驗，頂層絲印層需要鏡像即勾選“mirror”
，bottom層不需鏡像即不勾選“mirror”，然後在圖上右鍵

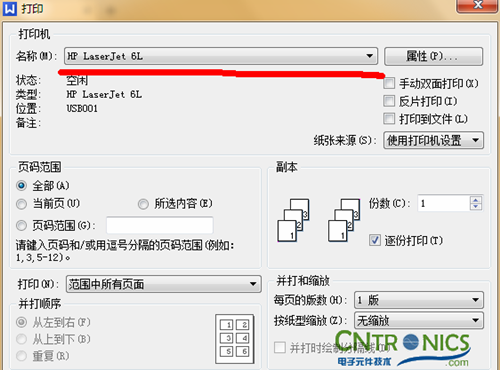

，選擇print如圖：


這個打印機是安裝office後就有的。

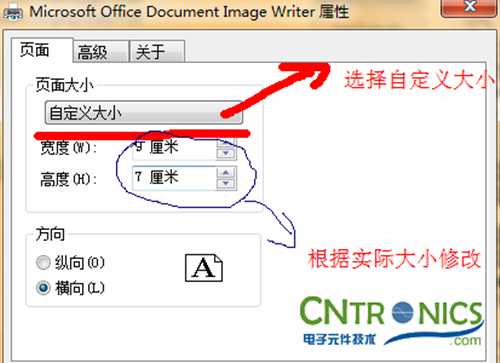

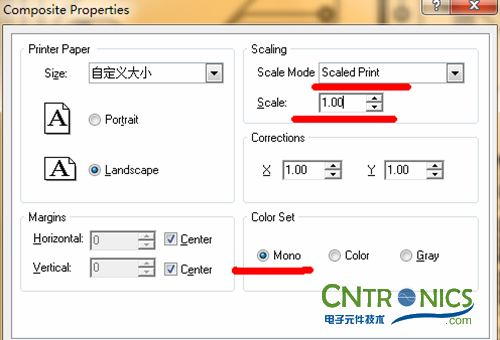

再點擊後麵的properities，設置在圖中：


[page]

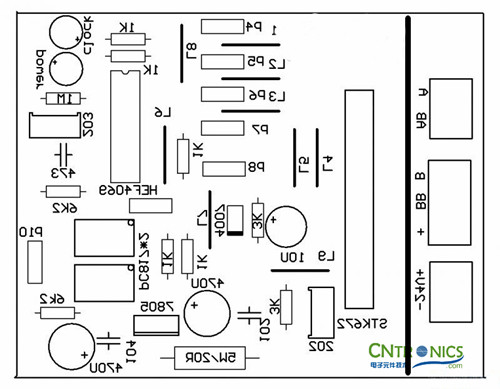

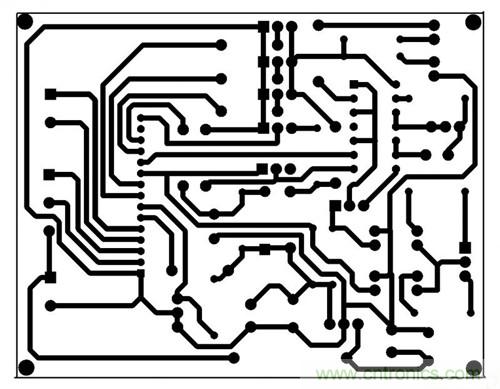

設置好後就可以打印了。下麵是本次使用的圖。

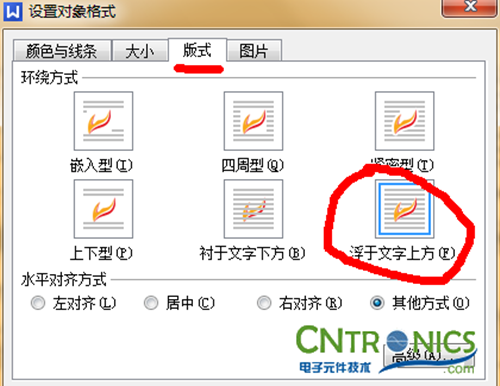

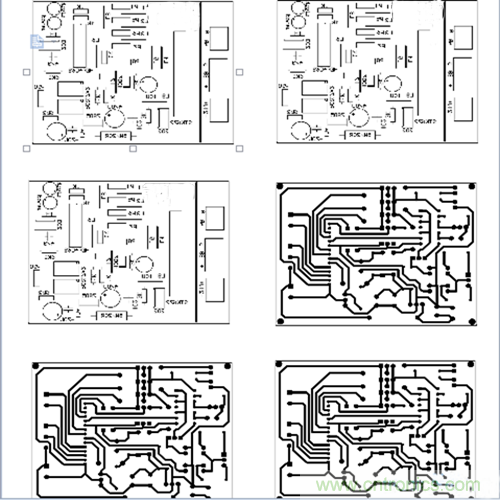

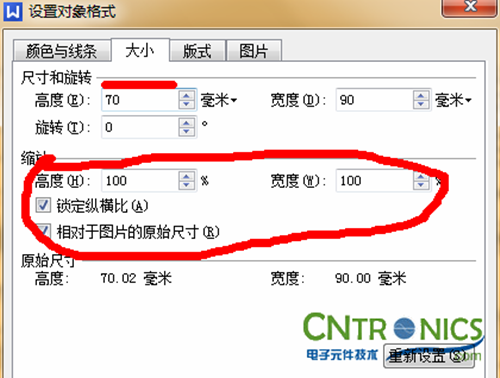

然後就是排板了，我用的是WPS,用word也可以。在新建空白文檔中插入一張圖，圖片格式設置如下：





終於可以打印了，我用的是HP 6L打印機，效果很好。

[page]

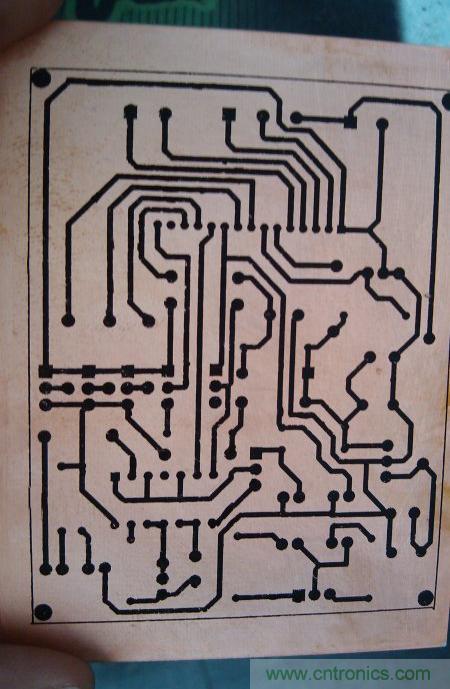

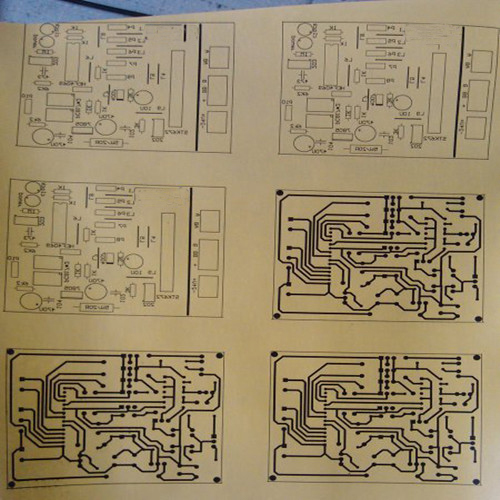

打印出來的效果：


3
、熱轉印，很重要的一步。

（1）裁板：將覆銅板裁剪成合適的大小。

（2）打磨：用細砂紙將覆銅板表麵打磨幹淨。

（3）腐蝕：將覆銅板放入腐蝕劑中腐蝕一會，目的是把覆銅板表麵弄得光滑，時間自己把握。

（4）裁剪圖紙：腐蝕完後衝洗幹淨，我用熱風槍將它吹幹
，將圖紙裁成合適的大小
，便於熱轉印。

（5）熱轉印：將熱轉印紙放到覆銅板上，放平，用事先預熱好的熨鬥進行轉印（熨鬥的溫度大約調到200度，熱轉印紙一遇到熨鬥會貼在覆銅板上）
，然後使勁壓，最好移動熨鬥用尖部進行轉印，一定要使每一部分都會收到壓力。轉印完成後的效果。


（6）冷卻：把覆銅板移動到另一個地方（因為下麵的凳子很熱）
，在上麵放一個板子之類的東西
，再找一個重物壓上
，等待冷卻。

[page]

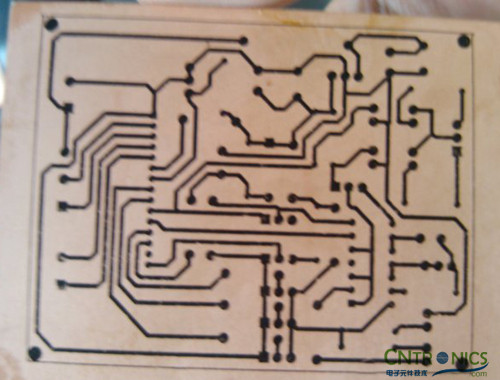

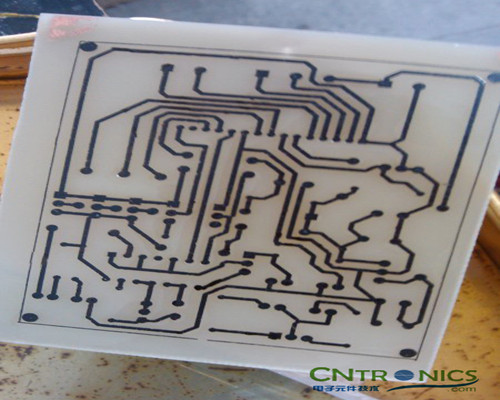

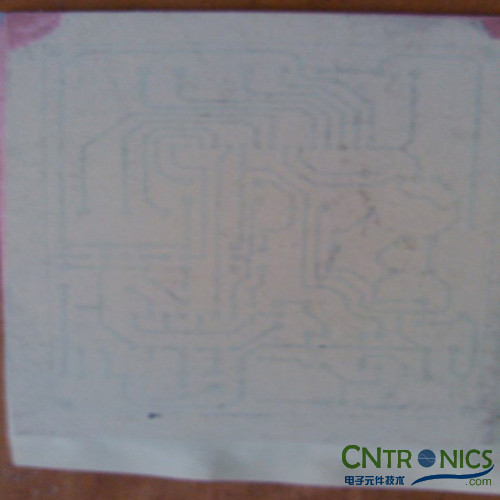

（7）揭紙：待完全冷卻，就可以把熱轉印紙揭下了
，轉印完成後的效果。



（8）補線：可能轉印不太好有斷線情況，所以需要用馬克筆補線。

4、配置腐蝕劑
，這個因腐蝕劑的不同配置比例也不同，就不做介紹了。

5

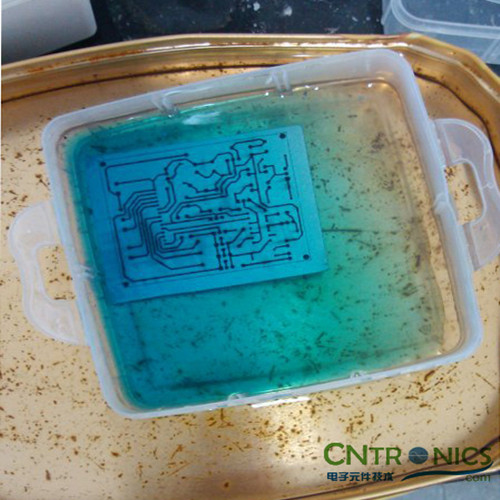

、腐蝕：將轉印好的覆銅板放到腐蝕劑中腐蝕。

[page]

那個大盒子裏倒的是熱水，用來加熱腐蝕劑
，加快腐蝕速度。

慢慢等待腐蝕吧，大概十分鍾左右，一定要注意觀察腐蝕程度。

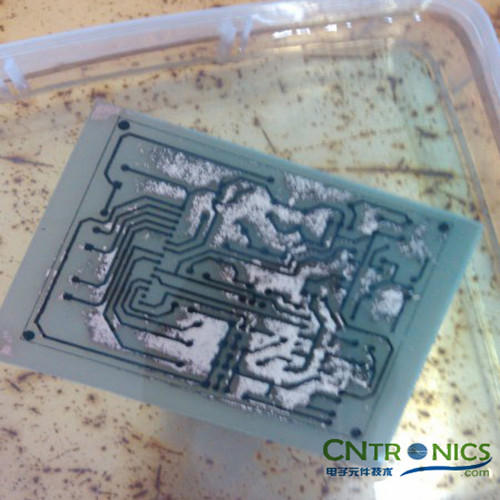

由於原來的腐蝕劑用過次數太多，中途重新配置了腐蝕劑。

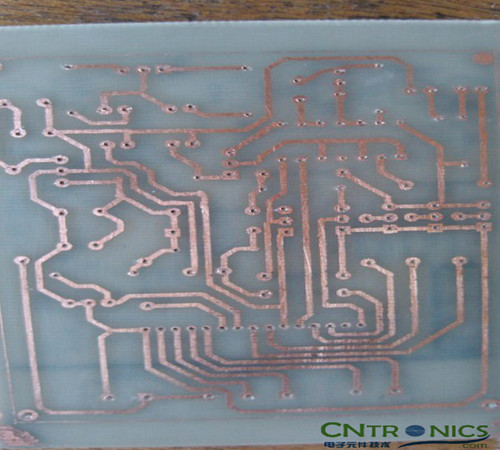

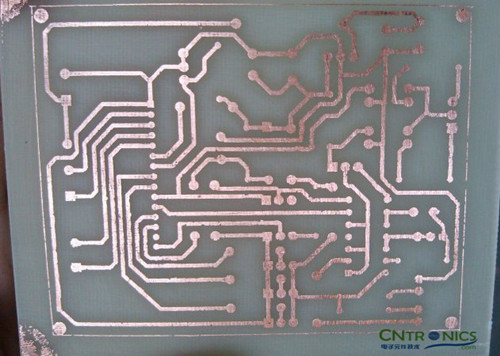

腐蝕好後的靚照。


將黑線擦掉

，我是一邊衝洗一邊用細砂紙打磨掉的（好像可以用什麼試劑洗掉
，這個沒有）。

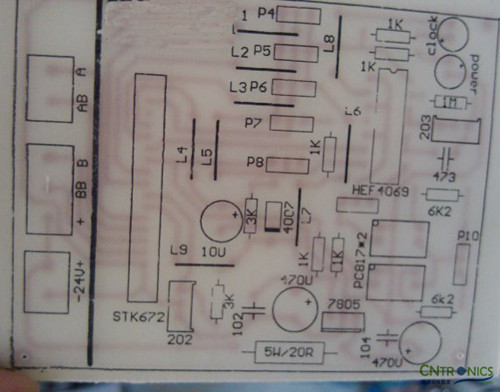

6、轉印絲印層

圖中四個角上的點用來對齊
，用電鑽將四個孔打穿（包括絲印層圖紙上的四個點）。對齊後就可以轉印了
，過程

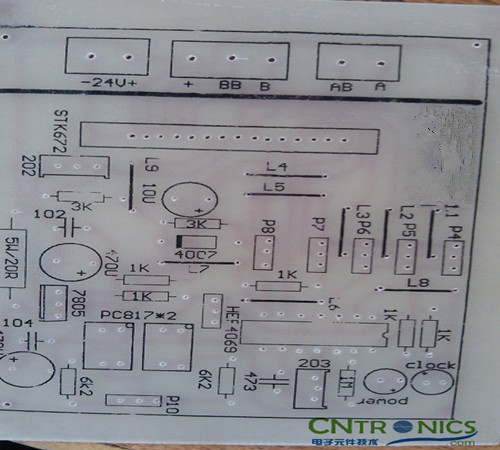

同第3步，轉印好後的效果：

[page]

7、打孔。

用合適的鑽頭打孔，這就不介紹了，打好空後。



8

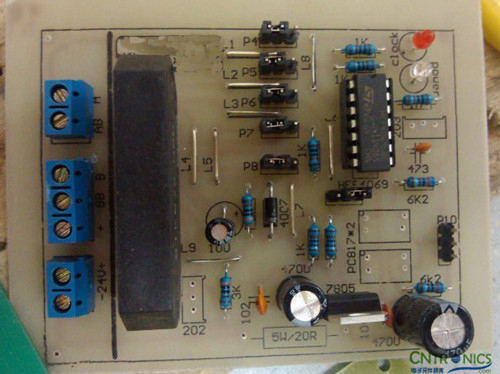

、焊接元器件。

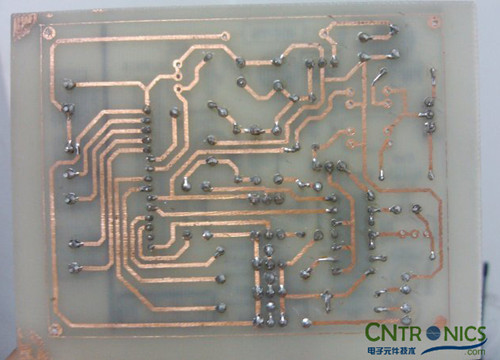

根據絲印層的注釋放置原件並焊接。


[page]

由於買的器件還在路上
，缺幾個原件沒焊。。

不過功夫不負有心人啊

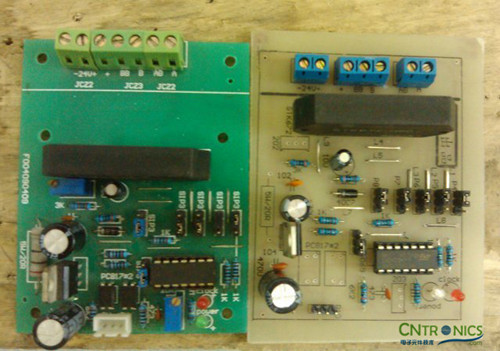

，也算是OK啦！來個對比圖看看！
