材料準備：

工具：

鑽孔機

鋸子

銼刀

砂紙

打磨器

熱粘接劑

鑽頭

鐵皮剪

電腦

掃描儀

軟件，如Photoshop等

打印機

元器件

iPod Nano包裝盒

其他的包括：

- 輸入/輸出立體聲迷你接口

- 音量和開/關旋鈕

- 藍色LED

- 二極管電阻 (RLED), Radio Shack 680歐

啞麵相片紙

白漆

聚丙烯膠

1/8 聚丙烯板

3/32聚丙烯板

1/4聚丙烯板

2個9V電池

白色塑料旋鈕或抽屜把手

自粘魔術貼
[page]

我用的藍色LED
，要求配套的RLED值為680歐。這兩個元件都焊接到板子上
，而不是焊接到外殼。板子要多鑽幾個孔來焊接LED和電阻。
用26AWG線焊接導線，導線都是6寸長。焊接的導線要盡量美觀整齊些。

製作耳放後蓋，首先要在聚丙烯板切出 3/32"的長方形，尺寸如圖。買IPod的包裝裏有一個塑料的盒子，可以用作一個模版來測量耳放的尺寸。然後用砂紙打磨邊角，把各側邊和角都打磨光滑。

下一步是製作電池壁。這次從聚丙烯板切出5/8" 乘1 3/4" 大小的板
，大小以適合電池尺寸為宜，不要讓電池隨意晃動。

用聚丙烯把上麵切出的這兩塊板粘在一起
，把電池壁的13/8"邊粘貼到耳放後蓋上麵，在旁邊加一片1/8" 聚丙烯片加強固定。

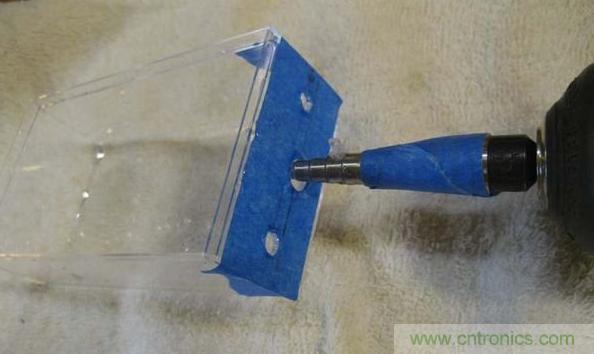

首先在iPod包裝盒上鑽出對應的旋鈕孔
，包括音量旋鈕和輸入/輸出口。鑽孔時要特別小心，因為這個包裝盒很薄且易破碎，在打孔的過程中可以滴些水作為潤滑。

然後製作標簽。從1/4" 寬的聚丙烯板上切出3/8" x 9/16" 大小的片，用砂紙打磨棱角。用粗砂紙和細砂紙打磨好之後，用膠水固定到包裝盒上。
為了符合蘋果的一貫風格，我把接口、旋鈕和電路板都做成白色的。

為wei了le整zheng體ti的de美mei觀guan，我wo給gei電dian路lu板ban也ye做zuo了le白bai色se的de盒he子zi。這zhe一yi步bu驟zhou跟gen上shang麵mian的de類lei似si
，掃sao描miao，用yong電dian腦nao軟ruan件jian製zhi作zuo，同tong時shi記ji得de為wei突tu出chu的de元yuan器qi件jian設she計ji好hao開kai孔kong。測ce試shi
、設計好之後，打印到照片紙上，裁剪出來。

然後打印輸入/輸出/開關的標簽，設計、打印並裁剪出來，粘到對應位置。

下麵開工！

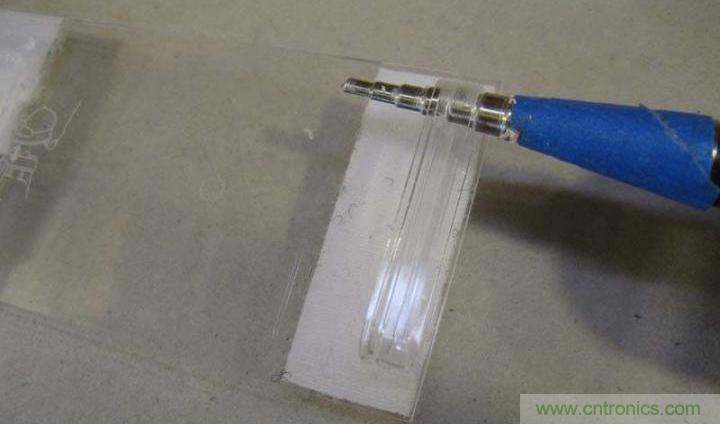

鑽好耳機孔

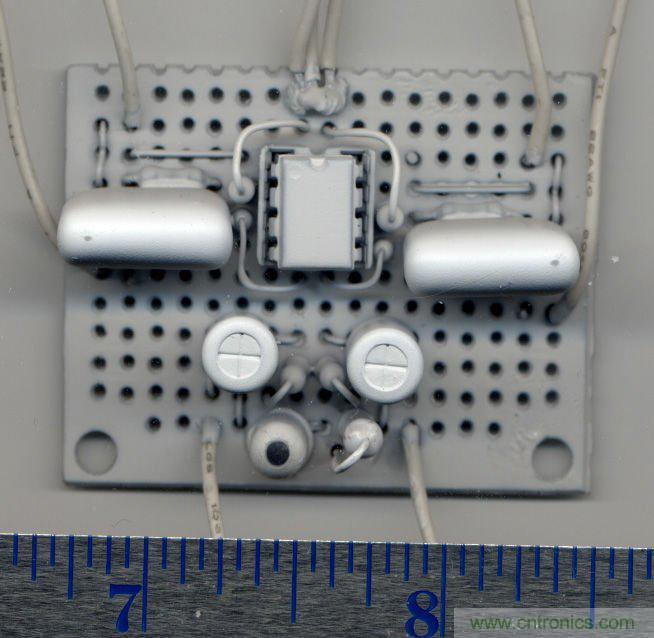

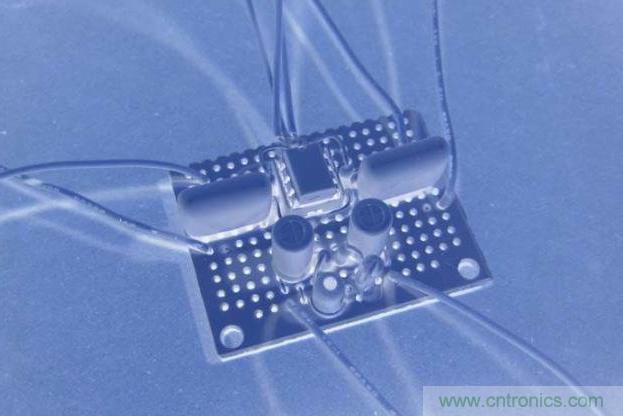

電路板

電路板2

[page]

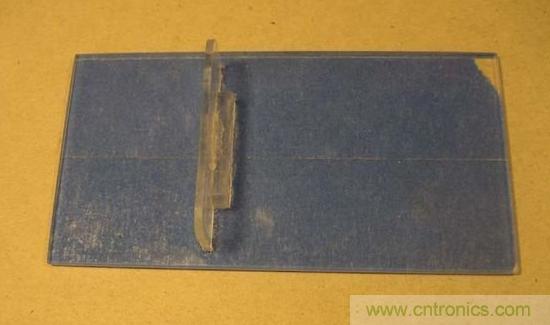

後蓋的擋板


換個角度拍擋板

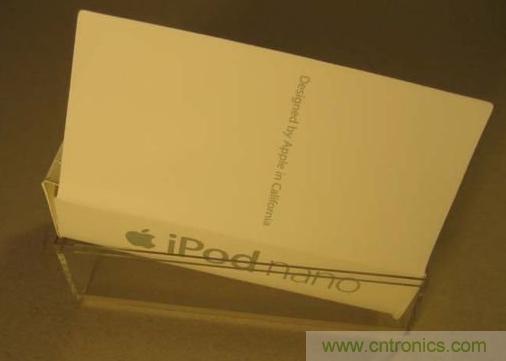

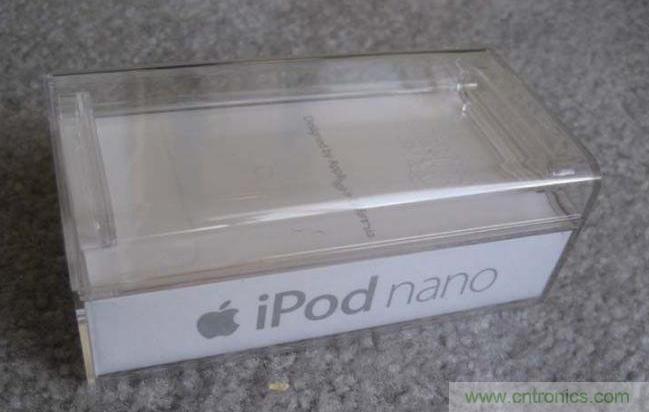

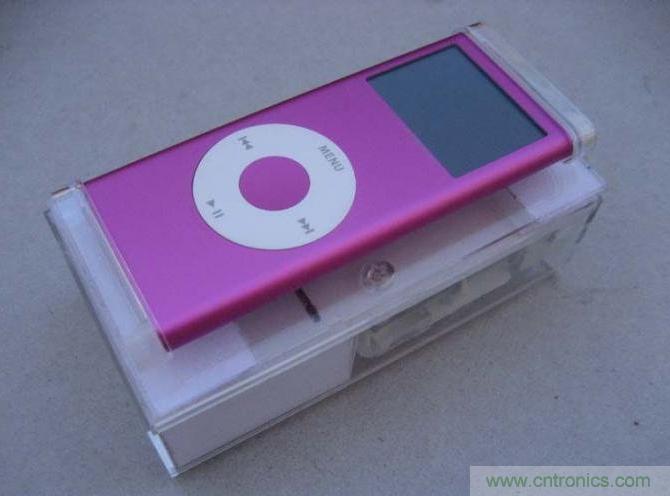

IPOD原裝盒子


打開給你們看看

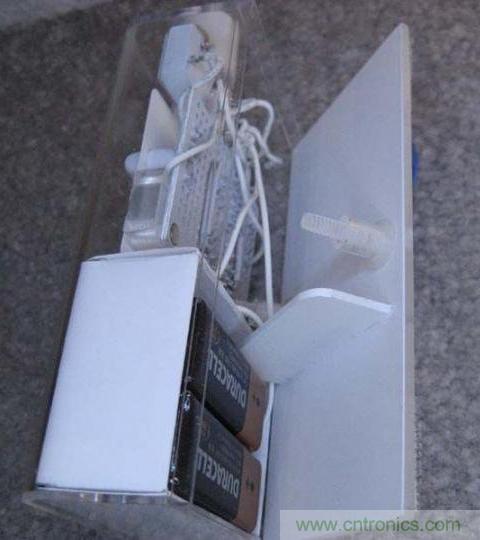

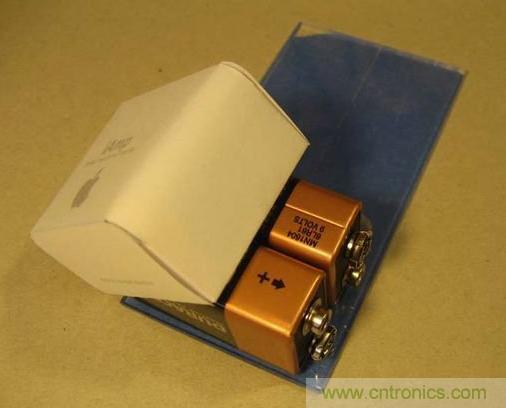

電池放在擋板上

[page]

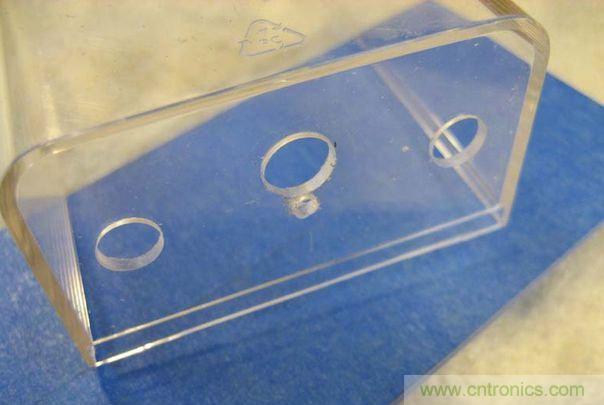

鑽好輸入輸出和電位器


鑽好後

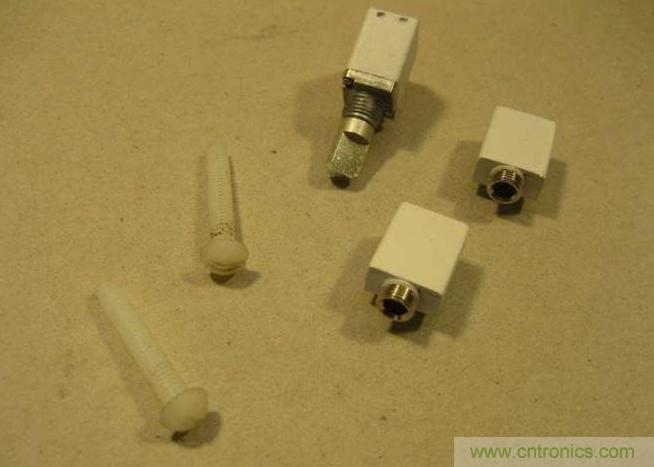

電位器和3.5MM接口

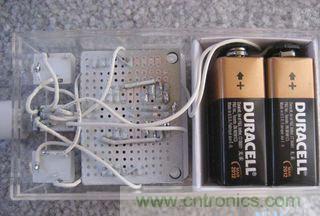

裝上

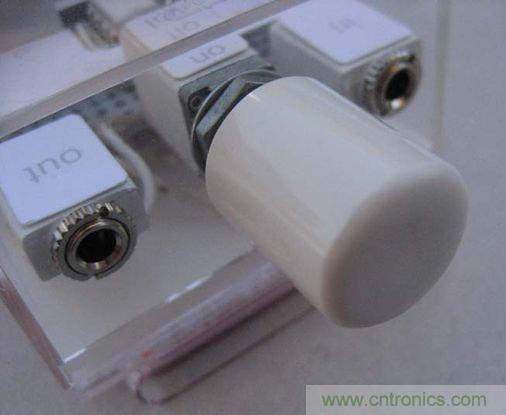

電位器旋鈕

[page]

裝上

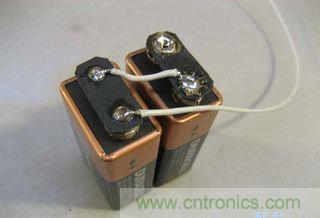

兩個9V電池串聯


合上後蓋

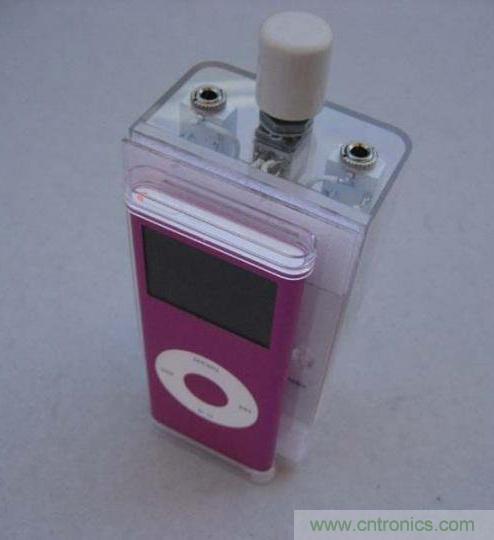

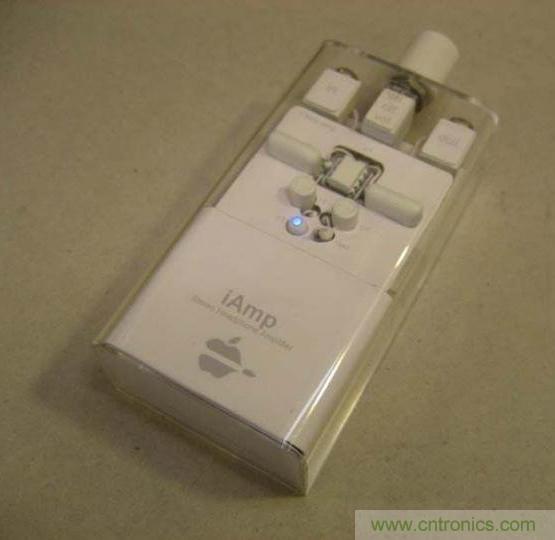

完成
