雙向電梯

1 工具和材料

2 拆解風扇

3 焊連接線

4 製作整流器

5 測試發電機

6 去掉沒用的雜碎

7 製作扇葉

8 粘葉片

9 框架與尾翼
[page]

10 簡易塔架

11 DIYer簽到處

1 工具和材料


● 環氧樹脂

● 強力膠

○ 厚壁塑料瓶

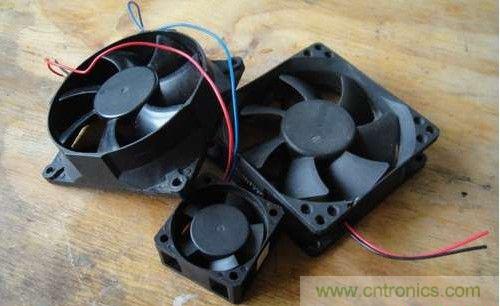

○ 廢棄的電腦散熱風扇，越大越好

○ 一些細電線(如在Wall-E一文中提到

，最好是獨軸的)

○ 一根木頭棍，直徑1.5英寸(合38.1mm)，200mm長

○ 兩根套在一起並能夠滑動的鐵管

，直徑大概半英寸(12.7mm)

○ 4個二極管

○尼龍紮帶(就是電腦城用在機箱裏綁線的白色塑料條，美劇裏FBI也經常用這東西臨時代替手銬)

○ 舊唱片

2 拆解風扇

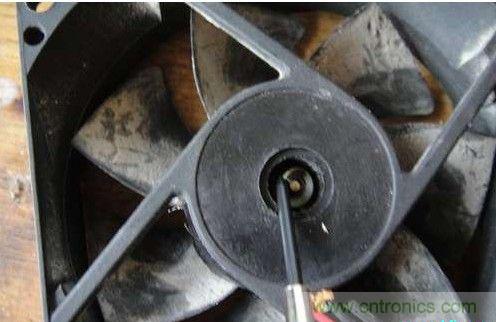

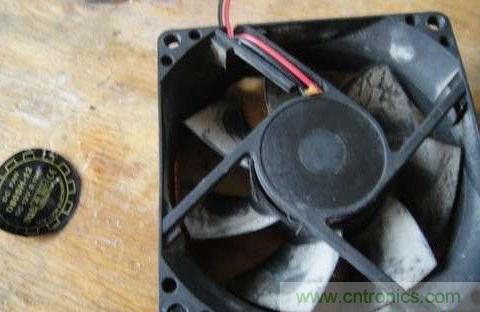

● 通常情況下，風扇葉片用一個小的彈簧環(本步驟圖4中螺絲刀指著的那個小東西)和電動機固定在一起。這個連接處藏在風扇背麵的密封擋板下麵。

● 揭下不幹膠貼紙。

● 撬下塑料或者橡膠的密封擋板。

● 看到那個彈簧環了麼?你可以用小螺絲刀把它弄下來。

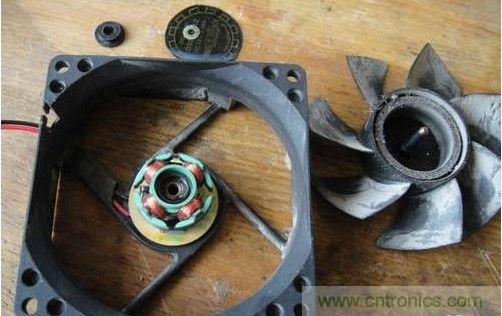

● 現在風扇葉就可以拿下來鳥。
[page]

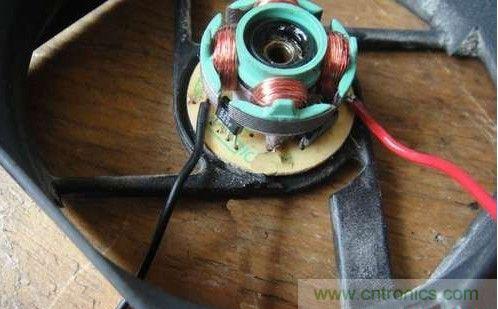

● 注zhu意yi觀guan察cha風feng扇shan的de銅tong絲si線xian圈quan，應ying該gai能neng找zhao到dao兩liang個ge或huo者zhe三san個ge線xian腳jiao，這zhe些xie線xian腳jiao是shi用yong來lai連lian接jie線xian圈quan的de。其qi中zhong一yi個ge線xian腳jiao連lian著zhe兩liang根gen銅tong絲si
，而er另ling外wai兩liang個ge隻zhi連lian著zhe一yi根gen銅tong絲si。你ni需xu要yao給gei那na兩liang個ge隻zhi連lian一yi根gen銅tong絲si的de線xian腳jiao各ge焊han一yi根gen線xian上shang去qu。

● 那兩個線腳很有可能非常小，剛剛夠焊
，所以你要先把焊錫塗在線頭上。

● 然後把線焊上去。

● 焊完連接線，就可以去掉線路板上所有的電子元器件了(電容啦
，二極管三極管神馬的)，我用了一個小的線鉗來做這件事情。

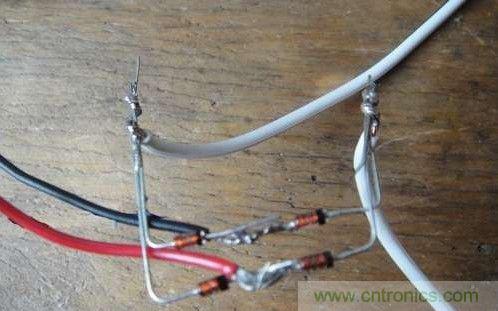

● 整流器是用來把發電機產生的交流輸出轉化為可用的直流輸出的東東。你需要準備4個二極管來作整流器。




● 將兩個二級管的有黑圈的一頭的線腳剪到1厘米長
，然後把三個二極管沒黑圈的一頭剪到剩1厘米長。折彎長線腳來把它們都連在一起，用焊的...(太亂了，還是直接看圖吧，保證帶圈的一頭都朝一個方向，這一點非常非常非常重要)
[page]


測試發電機

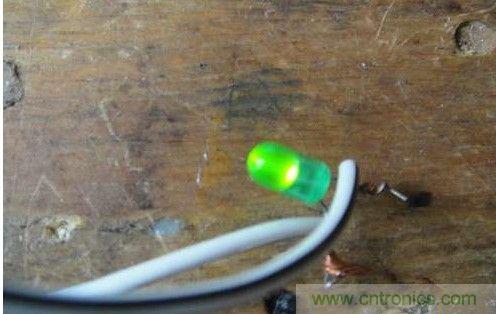

xianzaikeyiceshiyixiaqianmiandegongzuoniao，baqianmianchaixialaidefengshanyepianzhuanghuiqu，geishuchuxianlianjieyigefaguangerjiguanhuozhewanyongbiao。wanmingzhuanshanyeranhoukanzhigongzuozhengchangfou。


製作扇葉

● 保證每個葉片都是一樣的。

● 葉片設計不用啥高科技，我隻是按照原料的限製作盡可能長的葉片，形狀大概像個葉片就好了。

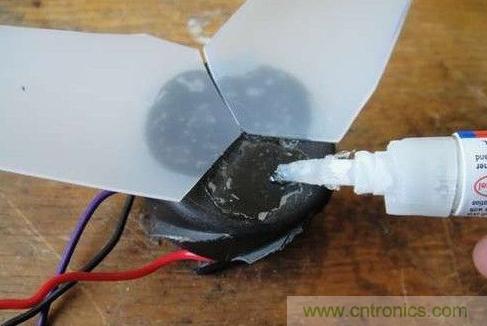

● 粘完應該是這樣滴，知道上一步為啥要120度頂角了吧~
