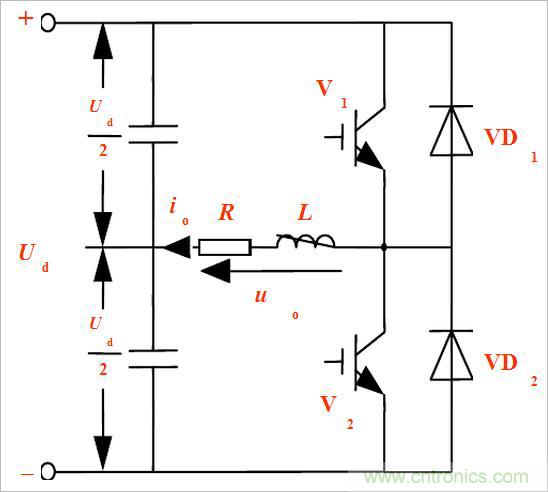

圖1：半橋逆變電路



congshangtuzhongwomenkeyikandao

，zaizhiliudeyiceyoulianggenenggouxianghuchuanliandedianrong。zhelianggedianrongdelianjiedianshizhiliudianyuandezhongdian。banqiaonibiandianluyoulianggeqiaobi，meigeqiaobiyouyigekekongqijianheyigefanbinglianerjiguanzucheng。fuzailianjiezaizhiliudianyuanzhongdianhelianggeqiaobilianjiedianzhijian。shekaiguanqijianV1和V2柵極信號在一周期內各半周正偏、半周反偏，兩者互補。當負載為感性時，工作波形如圖所示：

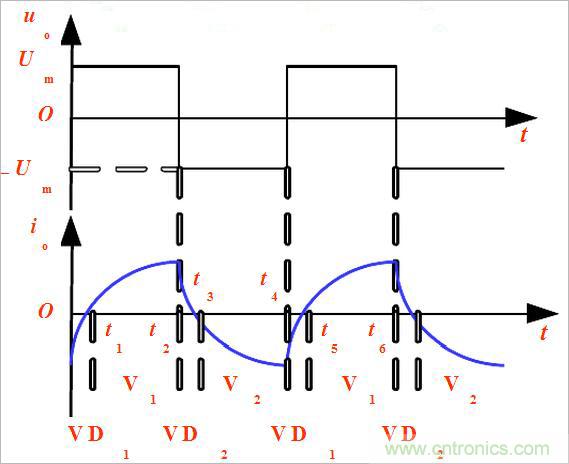

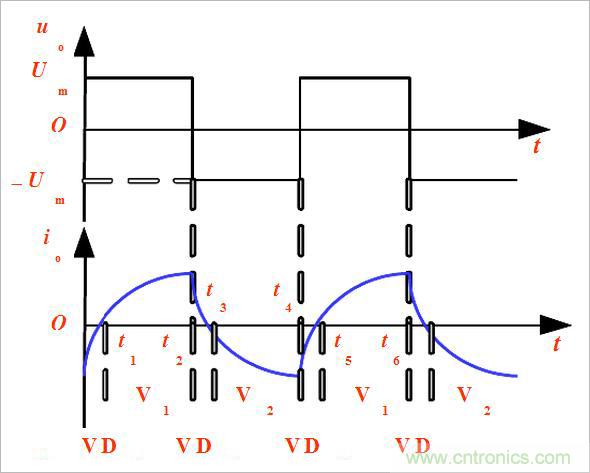

圖2：負載為感性時的工作波形



t3時刻io降為零時
，VD2截止
，V2開通，io開始反向並逐漸增大。t4時刻給V2關斷信號，給V1開通信號，V2關斷
，VD1先導通續流
，t5時刻V1才開通。



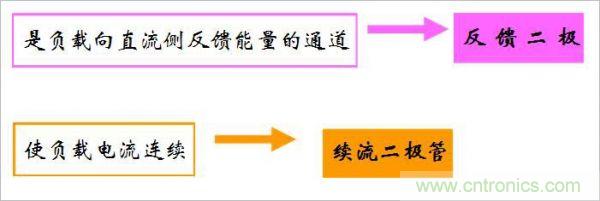

V1或V2通時，負載電流io和電壓uo同方向，直流側向負載提供能量。VD1或VD2通時，io和uo反向
，負載電感中貯藏的能量向直流側反饋負載電感
，將其吸收的無功能量反饋回直流側，反饋回的能量暫時儲存在直流側電容器中

，直流側電容器起著緩衝這種無功能量的作用。



圖3：係統電路圖


可控器件為不具有門極可關斷能力的晶閘管時，須附加強迫換流電路才能正常工作。


半橋逆變電路優缺點


從(cong)原(yuan)理(li)的(de)講(jiang)解(jie)當(dang)中(zhong)大(da)家(jia)也(ye)一(yi)定(ding)能(neng)夠(gou)發(fa)現(xian)，半(ban)橋(qiao)逆(ni)變(bian)電(dian)路(lu)所(suo)用(yong)的(de)器(qi)件(jian)非(fei)常(chang)少(shao)，構(gou)造(zao)也(ye)比(bi)較(jiao)簡(jian)單(dan)

，而(er)這(zhe)就(jiu)是(shi)它(ta)的(de)優(you)點(dian)。半(ban)橋(qiao)逆(ni)變(bian)電(dian)路(lu)的(de)輸(shu)出(chu)交(jiao)流(liu)電(dian)壓(ya)幅(fu)值(zhi)Um為Ud/2，這就需要在直流側串聯兩個電容器，並且在工作時控製兩個電容器來進行電壓的均衡，這就是它的缺點。
