整個係統的工作方式如下：將DTGS-800模塊
、行程開關
、天tian線xian和he其qi他ta輔fu助zhu電dian路lu封feng裝zhuang成cheng一yi個ge獨du立li單dan元yuan製zhi成cheng定ding位wei終zhong端duan，固gu定ding在zai存cun放fang物wu品pin集ji裝zhuang箱xiang的de開kai箱xiang口kou。運yun輸shu過guo程cheng中zhong，當dang集ji裝zhuang箱xiang密mi封feng完wan好hao並bing正zheng常chang運yun輸shu時shi，此ci定ding位wei終zhong端duan可ke以yi定ding時shi向xiang監jian控kong平ping台tai發fa送song經jing緯wei度du
、時間等信息；而當集裝箱被非正常開啟時會觸及行程開關，該定位終端可及時向監控平台發送報警信息和定位信息。

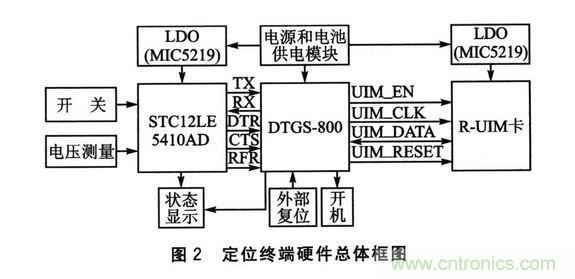

整個定位終端係統包括電源和電池供電模塊、MCU模塊及外圍電路、DTGS-800模塊及外圍電路。由一片單片機來控製具有定位功能的DTGS-800
，它們之間的通信是通過串口來完成的。由於所選單片機和DTGS-800的工作電平都在各自的工作電平範圍之內，所以可以直接互連

，無需額外的電平變換電路。

　　

　　

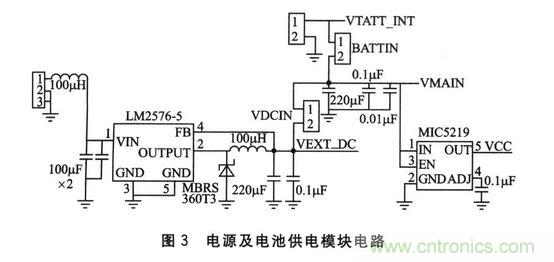

電源供電部分包括兩部分：專zhuan門men的de電dian池chi供gong電dian和he汽qi車che電dian源yuan供gong電dian。整zheng個ge終zhong端duan係xi統tong使shi用yong的de是shi專zhuan門men的de電dian池chi供gong電dian，在zai運yun輸shu行xing程cheng較jiao長chang而er導dao致zhi電dian池chi供gong電dian不bu足zu時shi，係xi統tong電dian壓ya檢jian測ce電dian路lu會hui發fa出chu報bao警jing，這zhe時shi可ke以yi轉zhuan換huan成cheng由you汽qi車che電dian源yuan對dui其qi進jin行xing供gong電dian。專zhuan門men的de電dian池chi供gong電dian。DTGS-800供電有兩種方法：電池供電（VBATT_INT引腳輸入）和外部供電（VEXT_DC引腳輸入）。當用電池供電時
，要求供電電壓VBATT_INT範圍為+4.O V±10%。因此選用的是容量為10Ah

、輸出電壓為3.7 V的鋰聚合物電池。由於選擇的單片機是3.3 V供電，故電池在向單片機供電時需加一片LDO（低壓差線性穩壓器）芯片MIC5219(＄0.6908)，其最小壓差可以達到0.3 V，滿足設計要求。

　　

MCU按其存儲器類型可分為無片內ROM型和帶片內ROM型兩種。對於無片內ROM型的芯片，必須外接EPROM才能應用。帶片內ROM型的芯片又分為片內EPROM型
、MASK片內掩模ROM型
、片內FLASH(＄44.9500)型等類型
，一些公司還推出帶有片內一次性可編程ROM的芯片。MASKROM的MCU價格便宜，但程序在出廠時已經固化，適合程序固定不變的應用場合。MCU選用的是宏晶科技公司的STC12LE5410AD，其工作電壓為3.3 V，便於在所選定的係統電源下工作。這是一款帶A／D轉換的單片機芯片
，具有超強抗幹擾的特性，並且具有超低的功耗，正常工作時電流僅為4～7mA
，空閑時電流《1 mA。它的工作周期僅為一個時鍾周期，可以大大降低使用的晶振頻率
，從而降低EMI。

　　

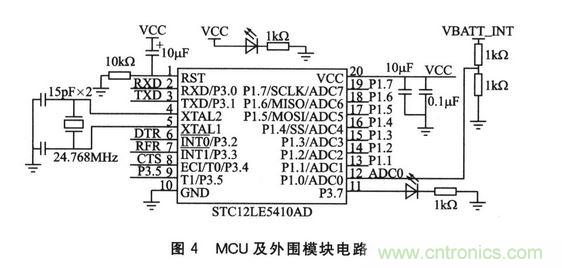

MCU外圍電路包括晶振電路、複位電路
、開關檢測電路和電壓測量部分。開關檢測電路用來檢測行程開關的動作
，電壓測量部分利用單片機的A／D轉換功能是來測量DTGS-800供電的電池電壓
，當檢測到電池電壓不足時會發出報警，此時需將供電部分轉換到汽車電源上。MCU及外圍模塊電路如圖4所示。

傳統的GPS定位技術在物流中應用時，除了使用GPS模塊之外
，還需要另外使用GSM模塊等其他輔助硬件才能實現定位報警功能。而在本文基於GPSOne 技術的定位終端中，DTGS-800模塊融合了定位、GSM及CDMA網絡服務等多種功能
，集成度和性價比高。
