1

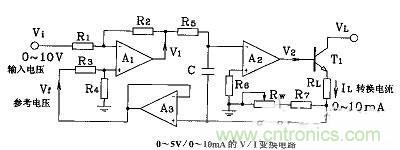

、 0-5V/0-10mA的V/I變換電路

圖1是由運放和阻容等元件組成的V/I變換電路，能將0-5V的直流電壓信號線性地轉換成0-10mA的電流信號，A1是比較器。A3是電壓跟隨器，構成負反饋回路，輸入電壓Vi與反饋電壓Vf比較
，在比較器A1的輸出端得到輸出電壓VL，V1控製運放A1的輸出電壓V2，從而改變晶體管 T1的輸出電流IL而輸出電流IL又影響反饋電壓Vf，達到跟蹤輸入電壓Vi的目的。輸出電流IL的大小可通過下式計算：IL=Vf/（Rw+R7）
，由於負反饋的作用使Vi=Vf
，因此IL=Vi/（Rw+R7），當Rw+R7取值為500Ω時，可實現0-5V/0-10mA的V/I轉換。

2

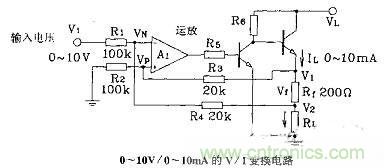

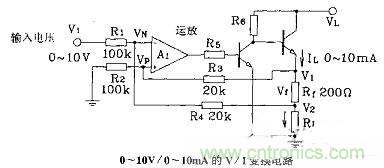

、 0-10V/0-10mA的V/I變換電路

圖2中Vf是輸出電流IL流過電阻Rf產生的反饋電壓，即V1與V2兩點之間的電壓差，此信號經電阻R3
、R4加到運放A1的兩個輸入端 Vp與Vn，反饋電壓Vf=V1-V2，對於運放A1
，有VN=Vp;Vp=V1/（R2+R3）×R2
，VN=V2+（Vi-V2）×R4 /（R1+R4）
，所以V1/（R2+R3）×R2=V2+（Vi-V2）×R4/（R1+R4），依據Vf=V1-V2及上式可推導出：

若式中R1=R2=100kΩ，R1=R4=20kΩ，則有：Vf×R1=Vi×R4

，得出：Vf=R4/R1×Vi=1/5Vi，如果忽略流過反饋回路R3、R4的電流，則有：IL=Vf/Rf=Vi/5Rf，由此可以看出。當運放的開環增益足夠大時

，輸出電流IL與輸入電壓Vi滿足線性關係

，而且關係式中隻與反饋電阻Rf的阻值有關。顯然
，當Rf=200Ω時，此電路能實現0-10v/0-10mA的V/I變換。

[page]

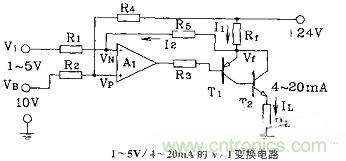

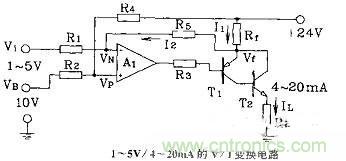

3、 1-5V/4-20mA的V/I變換電路

在圖3中。輸入電壓Vi是疊加在基準電壓VB（VB=10V）上，從運放A1的反向輸入VN端輸入的，晶體管T1、T2組成複合管，作為射極跟蹤器，起到降低T1基極電流的作用（即忽略反饋電流I2）
，使得IL≈I1，而運放A1滿足VN≈Vp
，如果電路圖中 R1=R2=R，R4=R5=kR，則有如下表達式：

由式①②③可推出：

若Rf=62.5Ω，k=0.25，Vi=1-5V

，則I1=4-20mA，而實際變換電流IL比I1小，相差I2（IL=I1- I2）
，I2是一個隨輸入電壓Vi變化的變量
，輸入電壓最小時（Vi=1V）
，誤差最大，在實際應用中
，為了使誤差降到最小

，一般R1，R2
，Rf的阻值分別選取40.25kΩ，40kΩ
，62.5Ω。

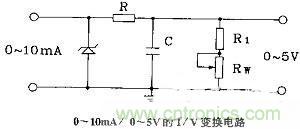

4、 0-10mA/0-5V的I/V變換電路

在實際應用中，對於不存在共模幹擾的電流輸入信號
，可以直接利用一個精密的線繞電阻，實現電流/電壓的變換，如圖4，若精密電阻 R1+Rw=500Ω，可實現0-10mA/0-5V的I/V變換，若精密電阻R1+Rw=250Ω
，可實現4-20mA/1-5V的I/V變換。圖中 R，C組成低通濾波器，抑製高頻幹擾

，Rw用於調整輸出的電壓範圍，電流輸入端加一穩壓二極管。

對於存在共模幹擾的電流輸入信號
，可采用隔離變壓器耦合方式，實現0-10mA/0-5V的I/V變換，一般變壓器輸出端的負載能力較低，在實際應用中還應在輸出端接一個電壓跟隨器作為緩衝器。
[page]

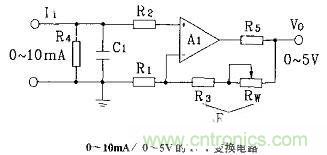

5、 由運放組成的0-10mA/0-5V的I/V變換電路

在圖5中

，運放A1的放大倍數為A=（R1+Rf）/R1，若R1=100kΩ，Rf=150kΩ，則A=2.5;若R4=200Ω，對於 0-10mA的電流輸入信號，將在R4上產生0-2V的電壓信號
，由A=2.5可知，0-10mA的輸入電流對應0-5V的輸出電壓信號。

圖中電流輸入信號Ii是從運放A1的同相輸入端輸入的，因此要求選用具有較高共模抑製比的運算放大器。

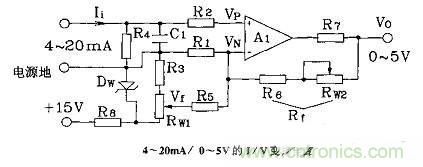

6、 4-20mA/0-5V的I/V變換電路

經對圖6電路分析，可知流過反饋電阻Rf的電流為（Vo-VN）/Rf與VN/R1+（VN-Vf）/R5相等
，由此，可推出輸出電壓Vo的表達式：

Vo=（1+Rf/R1+Rf/R5）×VN-（R4/R5）×Vf.由於VN≈Vp=Ii×R4，上式中的VN即可用Ii×R4替換，若 R4=200Ω，R1=18kΩ，Rf=7.14kΩ，R5=43kΩ，並調整Vf≈7.53V，輸出電壓Vo的表達式可寫成如下的形式：

當輸入4-20mA電流信號時
，對應輸出0-5V的電壓信號。
