過載和短路保護

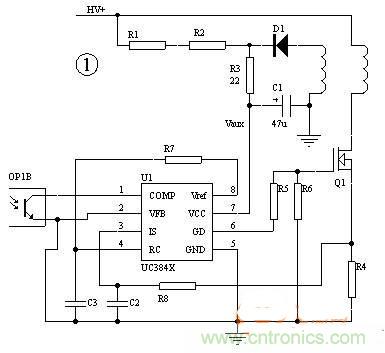

用UC3842做的開關電源的典型電路見圖1。過載和短路保護
，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。當電源過載時，3842保護動作，使占空比減小
，輸出電壓降低
，3842的供電電壓Vaux也跟著降低
，當低到3842不能工作時，整個電路關閉，然後靠R1
、R2開始下一次啟動過程。這被稱為“打嗝”式（hiccup）保護。

在這種保護狀態下，電源隻工作幾個開關周期，然後進入很長時間（幾百ms到幾s）的de啟qi動dong過guo程cheng，平ping均jun功gong率lv很hen低di，即ji使shi長chang時shi間jian輸shu出chu短duan路lu也ye不bu會hui導dao致zhi電dian源yuan的de損sun壞huai。由you於yu漏lou感gan等deng原yuan因yin，有you的de開kai關guan電dian源yuan在zai每mei個ge開kai關guan周zhou期qi有you很hen大da的de開kai關guan尖jian峰feng
，即ji使shi在zai占zhan空kong比bi很hen小xiao時shi
，輔fu助zhu電dian壓yaVaux也不能降到足夠低
，所以一般在輔助電源的整流二極管上串一個電阻（R3），它和C1形成RC濾波
，濾掉開通瞬間的尖峰。仔細調整這個電阻的數值，一般都可以達到滿意的保護。使用這個電路，必須注意選取比較低的輔助電壓Vaux，對3842一般為13～15V
，使電路容易保護。

圖1是使用最廣泛的電路
，然而它的保護電路仍有幾個問題：

1、在批量生產時


，由於元器件的差異，總會有一些電源不能很好保護，這時需要個別調整R3的數值

，給生產造成麻煩；

2、在輸出電壓較低時
，如3.3V


、5V，由於輸出電流大，過載時輸出電壓下降不大，也很難調整R3到一個理想的數值；

3、在正激應用時，輔助電壓Vaux雖然也跟隨輸出變化

，但跟輸入電壓HV的關係更大，也很難調整R3到一個理想的數值。

這時如果采用輔助電路來實現保護關斷，會達到更好的效果。輔助關斷電路的實現原理：在(zai)過(guo)載(zai)或(huo)短(duan)路(lu)時(shi)，輸(shu)出(chu)電(dian)壓(ya)降(jiang)低(di)，電(dian)壓(ya)反(fan)饋(kui)的(de)光(guang)耦(ou)不(bu)再(zai)導(dao)通(tong)
，輔(fu)助(zhu)關(guan)斷(duan)電(dian)路(lu)當(dang)檢(jian)測(ce)到(dao)光(guang)耦(ou)不(bu)再(zai)導(dao)通(tong)時(shi)
，延(yan)遲(chi)一(yi)段(duan)時(shi)間(jian)就(jiu)動(dong)作(zuo)
，關(guan)閉(bi)電(dian)源(yuan)。
[page]
常見電路技巧

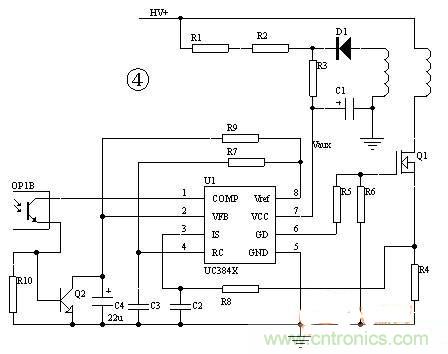

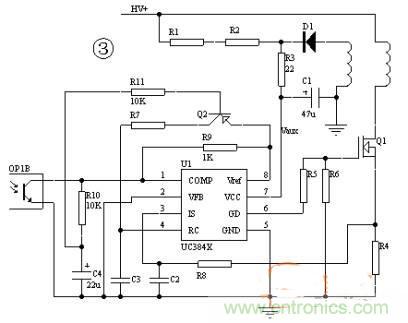

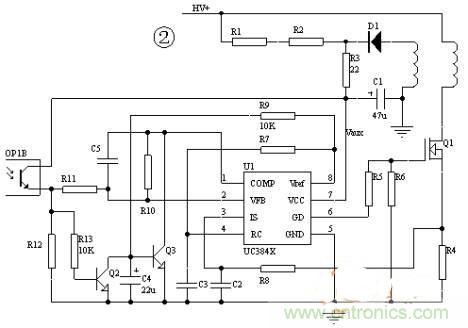

圖2、3、4是常見的電路。圖2采取拉低第1腳的方法關閉電源。在這3個電路裏R3電阻即使不要，仍能很好保護。注意電路中C4的作用，電源正常啟動，光耦是不通的，因此靠C4來使保護電路延遲一段時間動作。在過載或短路保護時，它也起延時保護的左右。在燈泡、馬達等啟動電流大的場合，C4的取值也要大一點。

本篇文章講解了UC3842的過載保護和短路保護，以及幾種常見電路的技巧。並對這些電路中存在的問題進行了講解
，希望大家在閱讀過後能對UC3842在開關電源當中的應用有進一步的理解。
