在常用的低壓電源中，用電容器降壓（實際是電容限流）與用變壓器相比，電容降壓的電源體積小、經濟、可靠
、效率高，缺點是不如變壓器變壓的電源安全。通過電容器把交流電引入負載中
，對地有220V電壓
，人易觸電，但若用在不需人體接觸的電路內部電路電源中，本弱點也可克服。如冰箱電子溫控器或遙控電源的開/關等電源都是用電容器降壓而製作的。



相對於電阻降壓
，對於頻率較低的50Hz交流電而言，在電容器上產生的熱能損耗很小
，所以電容器降壓更優於電阻降壓。



電容降壓的工作原理並不複雜。他的工作原理是利用電容在一定的交流信號頻率下產生的容抗來限製最大工作電流。例如
，在50Hz的工頻條件下，一個1uF的電容所產生的容抗約為3180歐姆。當220V的交流電壓加在電容器的兩端
，則流過電容的最大電流約為70mA。雖然流過電容的電流有70mA，danzaidianrongqishangbingbuchanshenggonghao，yingweiruguodianrongshiyigelixiangdianrong，zeliuguodianrongdedianliuweixubudianliu
，tasuozuodegongweiwugonggonglv。genjuzhegetedian
，womenruguozaiyige1uF的電容器上再串聯一個阻性元件，則阻性元件兩端所得到的電壓和它所產生的功耗完全取決於這個阻性元件的特性。例如，我們將一個110V/8W的燈泡與一個1uF的電容串聯
，在接到220V/50Hz的交流電壓上，燈泡被點亮
，發出正常的亮度而不會被燒毀。因為110V/8W的燈泡所需的電流為8W/110V=72mA，它與1uF電容所產生的限流特性相吻合。同理，我們也可以將5W/65V的燈泡與1uF電容串聯接到220V/50Hz的交流電上，燈泡同樣會被點亮，而不會被燒毀。因為5W/65V的燈泡的工作電流也約為70mA。因此
，電容降壓實際上是利用容抗限流。而電容器實際上起到一個限製電流和動態分配電容器和負載兩端電壓的角色。

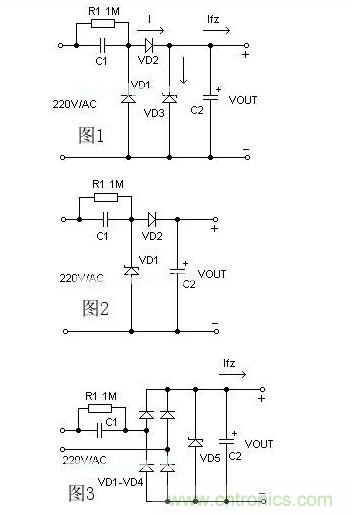

電容降壓式簡易電源的基本電路如圖1
，C1 為降壓電容器，D2 為半波整流二極管
，D1 在市電的負半周時給C1 提供放電回路，D3 是穩壓二極管，R1 為關斷電源後 C1 的電荷泄放電阻。在實際應用時常常采用的是圖2 的所示的電路。當需要向負載提供較大的電流時
，可采用圖3 所示的橋式整流電路。



這(zhe)一(yi)類(lei)的(de)電(dian)路(lu)通(tong)常(chang)用(yong)於(yu)低(di)成(cheng)本(ben)取(qu)得(de)非(fei)隔(ge)離(li)的(de)小(xiao)電(dian)流(liu)電(dian)源(yuan)。它(ta)的(de)輸(shu)出(chu)電(dian)壓(ya)通(tong)常(chang)可(ke)在(zai)幾(ji)伏(fu)到(dao)三(san)幾(ji)十(shi)伏(fu)，取(qu)決(jue)於(yu)所(suo)使(shi)用(yong)的(de)齊(qi)納(na)穩(wen)壓(ya)管(guan)。所(suo)能(neng)提(ti)供(gong)的(de)電(dian)流(liu)大(da)小(xiao)正(zheng)比(bi)於(yu)限(xian)流(liu)電(dian)容(rong)容(rong)量(liang)。采(cai)用(yong)半(ban)波(bo)整(zheng)流(liu)時(shi)

，每(mei)微(wei)法(fa)電(dian)容(rong)可(ke)得(de)到(dao)電(dian)流(liu)（平均值）為：（國際標準單位）



I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C



=0.44*220*2*3.14*50*C=30000C



=30000*0.000001=0.03A=30mA



如果采用全波整流可得到雙倍的電流（平均值）為：



I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C



=0.89*220*2*3.14*50*C=60000C



=60000*0.000001=0.06A=60mA



一般地
，此類電路全波整流雖電流稍大，但是因為浮地，穩定性和安全性要比半波整流型更差，所以用的更少。





1、未和220V交流高壓隔離，請注意安全，嚴防觸電！



2、限流電容須接於火線
，耐壓要足夠大（大於400V），並加串防浪湧衝擊兼保險電阻和並放電電阻。



3、電路設計時，應先測定負載電流的準確值，然後參考示例來選擇降壓電容器的容量。因為通過降壓電容 C1 向負載提供的電流 Io
，實際上是流過 C1 的充放電電流 Ic 。 C1 容量越大，容抗 Xc 越小，則流經 C1 的充、放電電流越大。當負載電流 Io 小於 C1 的充放電電流時，多餘的電流就會流過穩壓管，若穩壓管的最大允許電流 Idmax 小於 Ic-Io 時易造成穩壓管燒毀。



4
、為保證 C1 可靠工作，其耐壓選擇應大於兩倍的電源電壓。



5、泄放電阻 R1 的選擇必須保證在要求的時間內泄放掉 C1 上的電荷。
