一
、變頻器概述

變頻器主要分為兩類：電壓型，將電壓源的直流變換為交流，其直流回路通過電容濾波。

輸出電壓波形為矩形波電流波形近似正弦波。一般要深度負反饋，有穩定作用；電(dian)流(liu)型(xing)，將(jiang)電(dian)流(liu)源(yuan)的(de)直(zhi)流(liu)變(bian)換(huan)為(wei)交(jiao)流(liu)，其(qi)直(zhi)流(liu)回(hui)路(lu)通(tong)過(guo)電(dian)感(gan)濾(lv)波(bo)。電(dian)流(liu)波(bo)形(xing)為(wei)矩(ju)形(xing)波(bo)電(dian)壓(ya)波(bo)形(xing)近(jin)似(si)正(zheng)弦(xian)波(bo)。一(yi)般(ban)為(wei)正(zheng)反(fan)饋(kui)
，有(you)增(zeng)益(yi)作(zuo)用(yong)。

現在的變頻器主要采用VVVF變頻或矢量控製變頻
，也就是先把工頻交流電通過整流器轉換成直流電源
，再把直流電源轉換成頻率、電壓均可控製的交流電供給電機。但是VVVF缺點是輸入功率因數比較低
，諧波電流大，直流電路需要大的儲能電容。

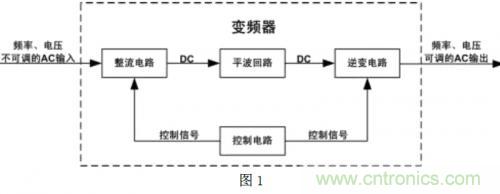

變頻器的主回路構成：電源輸入—整流橋—啟動電阻—母線電容—製動單元（製動電阻）—逆變橋—電源輸出。主電路是給異步電動機提供調壓調頻電源的電力變換部分，它由三部分構成：

1
、整流電路：將工頻電源轉變為直流；

2、平波回路：吸收在變流器和逆變器產生的電壓脈動；

3
、逆變電路：將直流轉變為頻率可調的交流電。

二
、主要參數測量

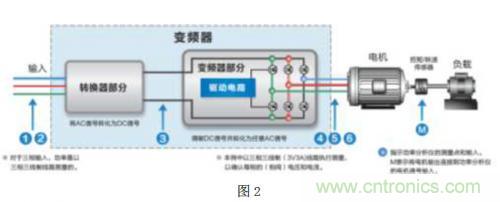

對與其工作係統主要是由變頻器和變頻電機兩部分組成。而針對於變頻電機主要的故障有過流、過壓、欠壓
、過熱、輸出不平衡
、過載等。常見的變頻器應用為電動機控製係統，整個係統需要對變頻器輸入、輸出信號進行測量

，同時需要測量電機的扭矩及轉速等係統特性。


輸入輸出參數：電壓、主要的測量參數包括：電流、功率的額定值，輸入額定容量、出過載能力

，功率
、功率因數
，輸出頻率範圍；直流母線參數：電壓、電流、功率；效率與諧波：轉換效率，諧波失真。致遠的MPT電機測試平台專業打造測試環境。憑借在功率分析
、電機測量領域的深入理解
、與長久積累，融合儀器設計與係統集成的理念

，打破了傳統測功機的性能瓶頸，引領電機試驗進入動態時代。

1
、專業
、標準化的電機測試功能體驗；

2、融合功率分析儀的優秀指標與豐富測試功能
；

3、行業獨有的電機驅動係統瞬態測量。

電(dian)機(ji)的(de)調(tiao)速(su)與(yu)控(kong)製(zhi)，正(zheng)在(zai)以(yi)其(qi)卓(zhuo)越(yue)的(de)性(xing)能(neng)和(he)經(jing)濟(ji)性(xing)，可(ke)以(yi)說(shuo)在(zai)調(tiao)速(su)領(ling)域(yu)，這(zhe)樣(yang)的(de)係(xi)統(tong)完(wan)全(quan)改(gai)變(bian)的(de)傳(chuan)統(tong)的(de)調(tiao)速(su)方(fang)式(shi)。大(da)大(da)的(de)提(ti)高(gao)了(le)生(sheng)產(chan)效(xiao)率(lv)並(bing)節(jie)約(yue)了(le)能(neng)源(yuan)。
