LTC2387-18 是一款具有差分輸入的 15Msps
、高度線性、低噪聲 SAR 轉換器。該 ADC 兼(jian)具(ju)卓(zhuo)越(yue)的(de)線(xian)性(xing)和(he)寬(kuan)動(dong)態(tai)範(fan)圍(wei)，因(yin)而(er)成(cheng)為(wei)了(le)高(gao)速(su)成(cheng)像(xiang)和(he)儀(yi)表(biao)應(ying)用(yong)的(de)理(li)想(xiang)選(xuan)擇(ze)。無(wu)延(yan)遲(chi)操(cao)作(zuo)提(ti)供(gong)了(le)一(yi)種(zhong)麵(mian)向(xiang)高(gao)速(su)控(kong)製(zhi)環(huan)路(lu)應(ying)用(yong)的(de)獨(du)特(te)解(jie)決(jue)方(fang)案(an)。高(gao)輸(shu)入(ru)頻(pin)率(lv)下(xia)的(de)非(fei)常(chang)低(di)失(shi)真(zhen)可(ke)實(shi)現(xian)需(xu)要(yao)寬(kuan)動(dong)態(tai)範(fan)圍(wei)和(he)大(da)信(xin)號(hao)帶(dai)寬(kuan)的(de)通(tong)信(xin)應(ying)用(yong)。

在大多數場合中，通過采用一個差分輸入

、差分輸出放大器驅動 ADC 輸入來優化性能。在僅可提供一個單端信號的場合中，需要采用高性能運放以把一個單端信號轉換為一個適用於 LTC2387-18 的差分信號。

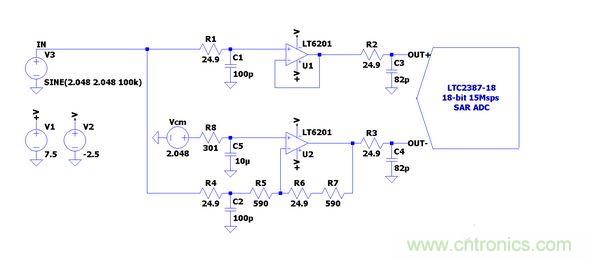

在上麵的電路中，使用了兩個運放，一個用於同相通路，另一個用於反相通路。同相運放是一個電壓跟隨器
，它的前麵是一個 RC 低通濾波器。該濾波器可阻止非常高頻率信號到達 LT6201
，它能夠在幾十 MHz 的頻率下運作。反相運放由一個相同的網絡驅動。為了使信號反相，R5 和 R7 設定為 590Ω。這些電阻值反映了運放輸出電流
、輸入失調電流和噪聲產生量之間的折衷。選定的電阻值加上 4V 峰至峰輸出電壓擺幅導致從運放輸出吸收一個 3.3mA 的峰值電流。采用較小的電阻值雖然有助於降低失調和噪聲，但是將從運放吸收更多的電流並產生更大的失真。

對於任何單端至差分轉換電路都存在著幾個折衷。第一個是產生的 DC 失調；采用兩個單獨的運放會助長 DC 失調的不良影響。造成這種狀況的主要原因是電路的反相運放部分
，該部分必須包括額外的電阻器以實現反相。LT6201 的輸入失調電流有可能高達 4µA，並具有一個 1mV 的輸入失調電壓。這些會在電路的輸出端上產生一個大約幾 mV 的差分 DC 失調，其有可能達到數十 LSB。為了最大限度地抑製該影響，應選擇一個具有低輸入偏置電流、失調電流和失調電壓的運放。第二個問題與所示電路中的電壓基準 Vcm 有關。該節點上的任何噪聲都將作為差分噪聲直接映射至 ADC 的反相端子。因此
，該電壓源必須盡可能地安靜

，以避免降低 ADC 的 SNR。就 LTC2387-18 而言，典型 SNR 可能高達 97dBFS。由於全標度為 8.192Vpk-pk，因此 ADC 的噪聲層在一個 7.5MHz 帶寬內達到約 41µVRMS。例如，倘若電壓基準的噪聲電平為 41µVRMS，則它將使 ADC 的 SNR 下降 3dB。於是
，基準的噪聲必須大大低於該數值
，這樣就不會降低 ADC 的 SNR。請注意，如果輸入信號的 DC 共模電平不同於所示電路中的 Vcm，則在輸送至 ADC 的信號中將存在一個差分 DC 失調。

因此，當采用該電路時，運放的低失調水平和一個準確的低噪聲電壓基準對於實現 ADC 的完整性能是至關緊要的。LTC6655 是一款非常適合 Vcm 的器件，其為精準型帶隙電壓基準
，可提供優越的噪聲和漂移性能。
