由於直流穩壓電源一般是由交流電源經整流
、濾波、穩壓等環節而形成的，這就不可避免地在直流電壓中多少帶有一些交流分量，這種疊加在直流穩電壓上的交流分量稱之為紋波。

　　

　　

在ZDS2024 Plus示波器中接入一個3.3V的電源信號，探頭檔位使用X10檔，進行電源紋波的測量
，點擊【Auto Setup】之後，經過調解水平時基，垂直檔位和垂直偏移
，可以得到如下圖1所示。

　　

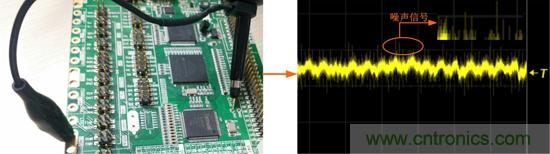

圖1.不正確的紋波測量方式

　　

從圖中可以看出
，所測的波形夾雜著許多的噪聲和雜波，直流
、交jiao流liu波bo形xing混hun在zai一yi起qi
，沒mei辦ban法fa清qing晰xi的de觀guan察cha紋wen波bo，導dao致zhi無wu法fa準zhun確que的de測ce量liang紋wen波bo的de值zhi。很hen多duo工gong程cheng師shi測ce量liang紋wen波bo出chu現xian這zhe種zhong情qing況kuang是shi因yin為wei沒mei有you掌zhang握wo正zheng確que的de紋wen波bo測ce量liang方fang法fa。

　　

　　

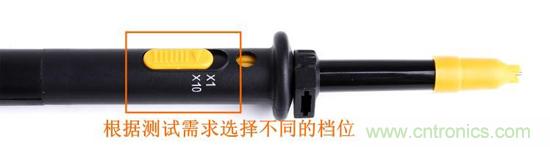

1、首先探頭要選擇合適的檔位，如果電壓比較大
，或者對帶寬要求比較高的情況下可使用X10檔，普通情況下建議使用X1檔，避免不必要的噪聲衰減影響紋波的測量。

　　

圖2.探頭檔位選擇

　　

2

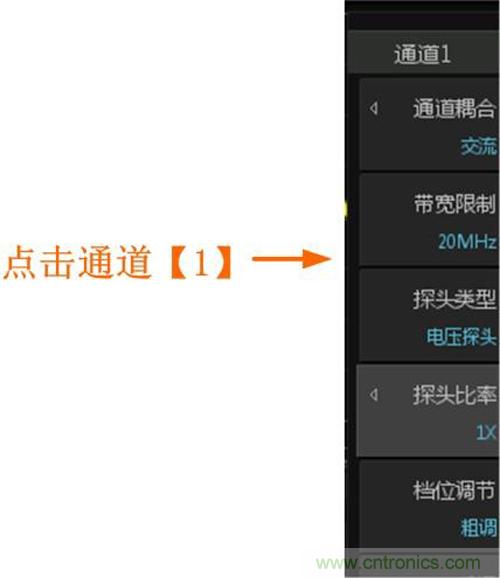

、紋波屬於是交流成分，所以“通道耦合”方式可使用“交流”方式，限製直流信號的輸入，如圖3所示。

　　

3、可適當的使用“帶寬限製”功能


，可選擇“20MHz”帶寬限製，將不必要的高頻噪聲濾除，如圖3所示。

　　

圖3.通道界麵參數設置

　　

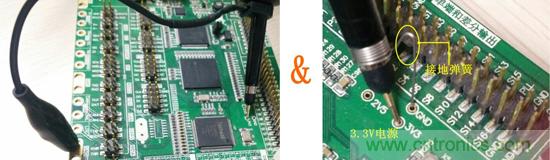

4、除此之外，更重要的一點就是要避免電磁輻射等對信號的幹擾，所以在測量時建議使用“接地彈簧”接地，避免長接地線帶來的不必要幹擾。

　　

圖4.接地的方式的對比

　　

5、觸發方式可以選用邊沿觸發，觸發模式可以在Auto/Normal狀態下均可。

　　

6、適當調整水平時基，垂直檔位和垂直偏移
，使波形信號在屏幕的中央以較好的效果顯示。

　　

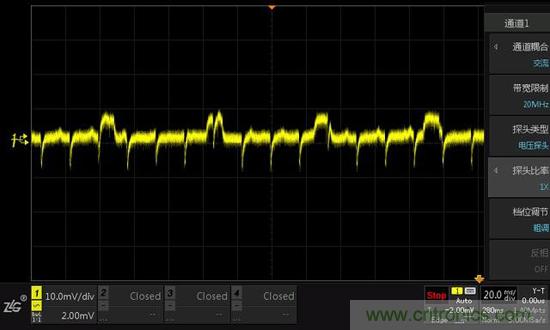

具體捕獲的紋波如下圖5所示。

　　

圖5.正確捕抓的紋波

　　

從圖5中(zhong)可(ke)以(yi)看(kan)出(chu)，正(zheng)確(que)的(de)紋(wen)波(bo)測(ce)量(liang)方(fang)式(shi)可(ke)以(yi)清(qing)晰(xi)的(de)捕(bu)抓(zhua)到(dao)正(zheng)常(chang)的(de)紋(wen)波(bo)

，減(jian)少(shao)了(le)不(bu)必(bi)要(yao)的(de)噪(zao)聲(sheng)和(he)雜(za)波(bo)對(dui)紋(wen)波(bo)的(de)影(ying)響(xiang)，基(ji)本(ben)上(shang)就(jiu)是(shi)一(yi)條(tiao)幹(gan)淨(jing)的(de)紋(wen)波(bo)了(le)，在(zai)這(zhe)樣(yang)的(de)基(ji)礎(chu)上(shang)進(jin)行(xing)電(dian)源(yuan)紋(wen)波(bo)測(ce)量(liang)
，可(ke)以(yi)更(geng)精(jing)確(que)的(de)測(ce)量(liang)紋(wen)波(bo)的(de)值(zhi)，進(jin)而(er)準(zhun)確(que)估(gu)測(ce)電(dian)源(yuan)質(zhi)量(liang)。

　　

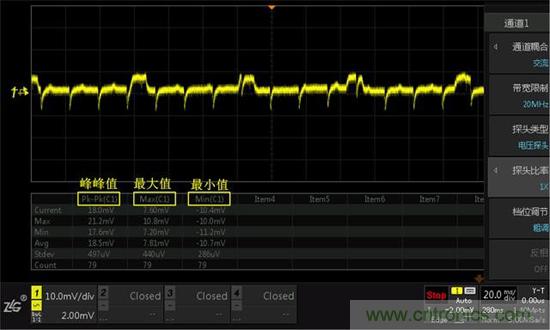

紋波測試一般以峰峰值來表示

，具體可以使用【measure】進行自動測量，如下截圖ZDS2000係列示波器，能支持51種真正意義的參數測量統計功能，基於全存儲深度的基礎上測量紋波的參數，或者也可以使用“一鍵光標”進行手動測量，如下圖6所示。

　　

圖6.紋波的測量數據

　　

　　

從測量中可以看到
，本次電源紋波的峰峰值為18mv
，Intel在ATX12V規範中規定

，+12V輸出紋波峰峰值不得超過120mv，+3.3V與+5V紋波峰峰值不得超過50mv，紋波越小電源質量就越高。
