邏輯輸入通道的必要性：



有必要測量電源中的控製信號；控製信號超過4路
；需要同時測量模擬信號；控製命令與輸出電壓的關係。普通4通道示波器不能滿足要求！

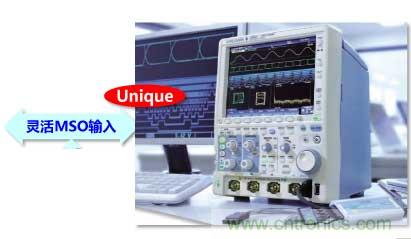

多台示波器連接增加通道數：同步問題難以解決；測試效率低下！/ 使用混合信號示波器(MSO)；價格比普通示波器貴1/3以上。DLM2000不同於普通的4通道數字示波器!!!這款MSO具有業界首先采用的靈活MSO輸入功能，可根據需要，將其中的1個模擬通道和8bit邏輯輸入通道自由切換。因此，DLM2000是一台2合1的示波器，既可以作為一台4通道DSO，也可以作為一台3+8 MSO來使用。擁有它，您可以捕捉捕獲到任何您想觀察的信號。





預算緊張…預算隻夠普通四通道數字示波器，但需要測試的信號太多了！模擬信號-電壓電流信號等；數字信號-各種控製信號；串行總線信號-I2C, SPI, UART 混合信號示波器太貴了…



使用DLM2000的話標配8bit邏輯通道：必要時增加通道數
；可以解決絕大部分測試問題 ；普通4通道數字示波器的價格！！實現工程師一人一台MSO!

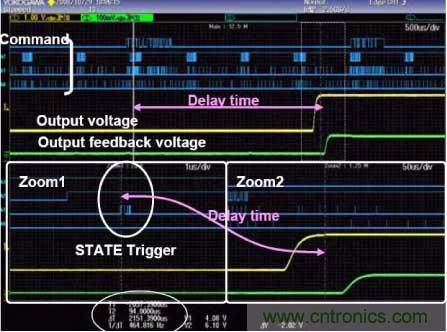

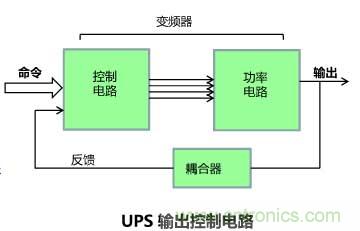

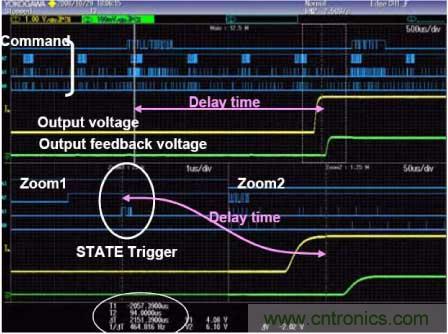

UPS可以以數字的方式控製輸出以及開關機。DLM2000可以驗證UPS發出命令（數字信號）到輸出電壓波形穩定後（模擬波形）的延遲時間
，3+8的混合信號輸入保證了DLM2000在測量輸出電壓與輸出反饋電壓的同時可以同時測量多路的命令信號。另外
，DLM2000超長的存儲深度保證在高采樣率下長時間捕獲波形，雙路放大功能使得長時間延遲的測量變得簡單。







很多時候需要長時間捕獲波形並進行測量Vds是否超標？開機軟啟動過程；負載連續變化時
；負載由滿載向空載
，空載向滿載跳變的過程
；PFC電路輸入為一個完整周期，測量時間從十幾毫秒至大於1秒！





隻能在滾動模式下進行
，波形無法展開（放大），難以觀測其中的細節，測量精度受到影響



為什麼需要長存儲
？

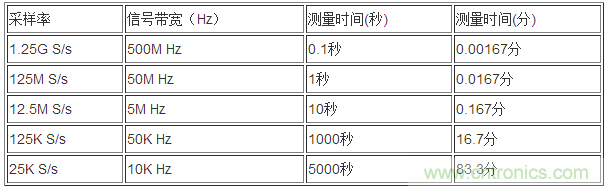

采樣率與記錄長度及記錄時間的關係：



采樣率=記錄長度/記錄時間，假定100MS/s采樣率的同等條件下





示波器通常標出最高采樣率，在一定的存儲深度下，記錄時間增加到一定程度時會導致采樣率下降！長存儲可以在保持較高采樣率的同時觀察更長時間的波形！利用橫河先進的曆史存儲技術可以存儲更多屏的信號
，想長時間捕捉波形…希望不降低采樣率，一口氣捕捉一連串動作
，無法捕捉第二次的單次現象



使用DLM2000的話：最大125Mpts(M2選件
，交替模式)，捕捉目前為止無法捕捉的長時間信號

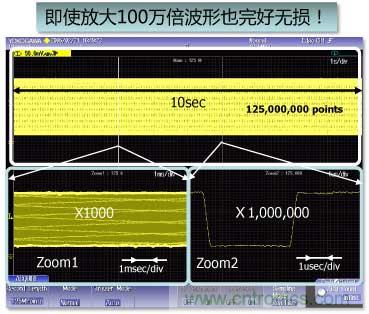

，捕捉5,000秒10kHz信號(500sec/div)，同時捕捉電源PowerON波形和控製信號，超長存儲深度-最高125Mpts!-





但是大內存≠高效率！如ru果guo不bu能neng從cong存cun儲chu的de波bo形xing數shu據ju中zhong快kuai速su高gao效xiao的de找zhao到dao需xu要yao的de信xin息xi，長chang存cun儲chu的de優you勢shi沒mei有you辦ban法fa得de到dao充chong分fen發fa揮hui
，在zai密mi集ji的de長chang時shi間jian采cai集ji波bo形xing中zhong如ru何he找zhao到dao異yi常chang信xin號hao？

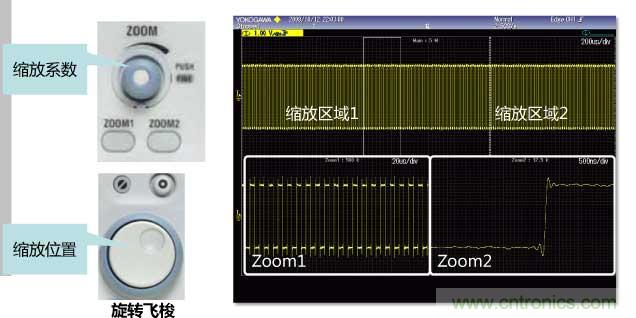

Zoom1和Zoom2區域可分別進行設置，有專用旋鈕來調整縮放倍數

，並用飛梭鍵來調整位置，主窗口和縮放區域的比例不僅是50:50的比例，也可以調整為20:80 使縮放區域更寬
，可以輕鬆觀察波形細節，自動卷動(Auto Scroll)：縮放區域的位置可以自動向前或向後卷動，卷動速度可以調節。

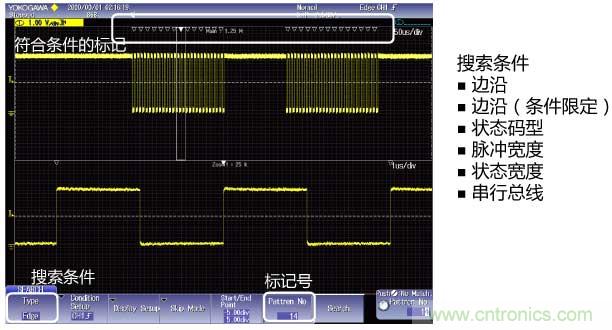

DLM2000提供了多種波形搜索條件，可將符合條件的波形的所有位置全部標記在屏幕上，並在縮放窗口中方便地切換顯示搜索結果。







雙區域放大使得時間的測量變得簡單！通常情況下
，時間的測量是通過放置開始光標與結束光標進行的
，DLM2000具(ju)有(you)雙(shuang)區(qu)域(yu)放(fang)大(da)功(gong)能(neng)
，可(ke)以(yi)對(dui)波(bo)形(xing)的(de)兩(liang)個(ge)不(bu)同(tong)區(qu)域(yu)分(fen)別(bie)進(jin)行(xing)放(fang)大(da)並(bing)同(tong)時(shi)顯(xian)示(shi)
，因(yin)此(ci)開(kai)始(shi)光(guang)標(biao)與(yu)結(jie)束(shu)光(guang)標(biao)可(ke)以(yi)很(hen)容(rong)易(yi)在(zai)兩(liang)個(ge)放(fang)大(da)區(qu)域(yu)中(zhong)進(jin)行(xing)精(jing)確(que)的(de)定(ding)位(wei)，在(zai)波(bo)形(xing)很(hen)密(mi)集(ji)並(bing)且(qie)時(shi)間(jian)間(jian)隔(ge)較(jiao)大(da)的(de)情(qing)況(kuang)下(xia)進(jin)行(xing)光(guang)標(biao)的(de)測(ce)量(liang)尤(you)其(qi)方(fang)便(bian)。
