在大部分的測量測試係統中，接地的性質基本上可以分成四類：



1、電氣接地：原本是電路與大地之間的導電連接。但是

，在電子設備製造業中
，這個詞的意義已經放寬成用作零電壓參考的一個點或幾個點；



2、電源地：提供儀器工作所需電源的電流的返回路徑；



3、信號地：所有信號電流的參考點和返回路徑
；



4、屏蔽地：通常是儀器的金屬外殼以及電纜的屏蔽。



一(yi)個(ge)良(liang)好(hao)的(de)接(jie)地(di)係(xi)統(tong)，會(hui)給(gei)測(ce)量(liang)上(shang)減(jian)少(shao)很(hen)多(duo)不(bu)必(bi)要(yao)的(de)麻(ma)煩(fan)，儀(yi)器(qi)設(she)備(bei)要(yao)正(zheng)常(chang)使(shi)用(yong)必(bi)須(xu)保(bao)證(zheng)良(liang)好(hao)的(de)接(jie)地(di)，良(liang)好(hao)的(de)接(jie)地(di)有(you)多(duo)種(zhong)目(mu)的(de)，有(you)最(zui)求(qiu)安(an)全(quan)的(de)，有(you)追(zhui)求(qiu)電(dian)路(lu)穩(wen)定(ding)的(de)，主(zhu)要(yao)有(you)如(ru)下(xia)幾(ji)點(dian)：



1
、將機器接地，在漏電情況下可以使儀器殼體不會帶電
，使用更加安全；



2、建立一個零電壓基準點或者一個回路路徑給整合在一起的各訊號，以達正常測量目的；



3、接地良好可以有效屏蔽電場和磁場的幹擾，包括外界對儀器的幹擾，儀器電源對測量的幹擾，儀器對外部的幹擾。

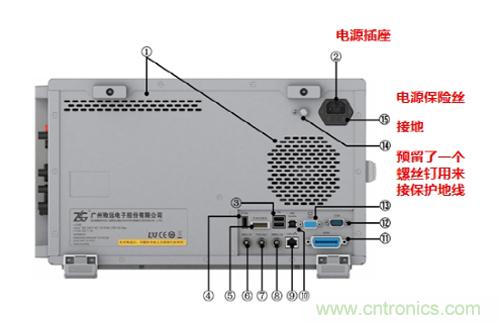

為了更好的接地，所以在儀器設備的製造中往往會預留專門的接地端子來接保護地線。

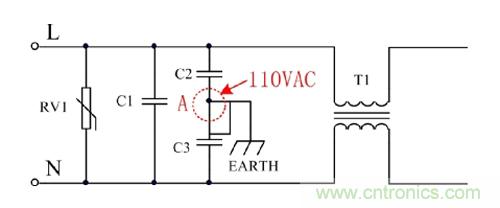

儀器類產品AC電源端口電路中EARTH與產品金屬外殼相連，一旦出現接地不良時
，產品金屬外殼上將存在110VAC高壓。



C2和C3為安規電容，當失效後擊穿不會短路
，而是斷路，確保了安全。





以一個實際舉例來說明下不接地線危害：

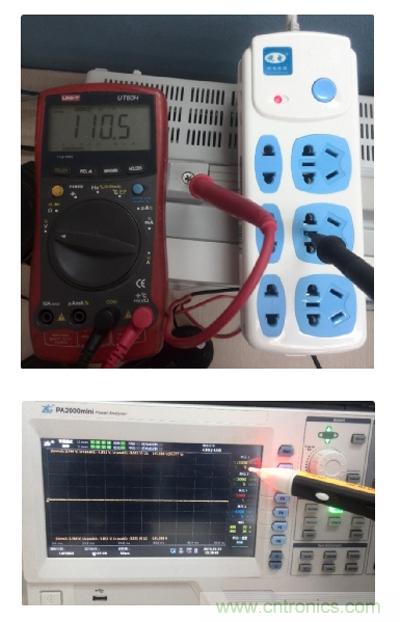

故意減掉PA2000mini功率分析儀的地線，這時候儀器處於接地不良的狀態
，機殼會帶110V電壓
，會發生觸電危險！



推薦使用感應式試電筆進行檢測。







雖(sui)然(ran)功(gong)率(lv)分(fen)析(xi)儀(yi)設(she)備(bei)通(tong)道(dao)間(jian)都(dou)是(shi)帶(dai)有(you)隔(ge)離(li)的(de)
，但(dan)根(gen)據(ju)物(wu)理(li)規(gui)律(lv)，兩(liang)個(ge)絕(jue)緣(yuan)導(dao)體(ti)之(zhi)間(jian)會(hui)形(xing)成(cheng)電(dian)容(rong)，高(gao)頻(pin)信(xin)號(hao)是(shi)可(ke)以(yi)通(tong)過(guo)的(de)，接(jie)地(di)不(bu)良(liang)
，會(hui)導(dao)致(zhi)外(wai)部(bu)的(de)幹(gan)擾(rao)竄(cuan)到(dao)機(ji)器(qi)內(nei)部(bu)，如(ru)果(guo)此(ci)時(shi)幹(gan)擾(rao)過(guo)大(da)，而(er)機(ji)器(qi)通(tong)訊(xun)正(zheng)好(hao)處(chu)於(yu)重(zhong)要(yao)數(shu)據(ju)傳(chuan)輸(shu)時(shi)
，將(jiang)會(hui)影(ying)響(xiang)機(ji)器(qi)內(nei)部(bu)通(tong)訊(xun)，輕(qing)者(zhe)導(dao)致(zhi)測(ce)試(shi)不(bu)準(zhun)確(que)

，嚴(yan)重(zhong)則(ze)導(dao)致(zhi)機(ji)器(qi)通(tong)訊(xun)中(zhong)斷(duan)。

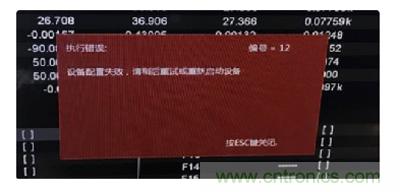

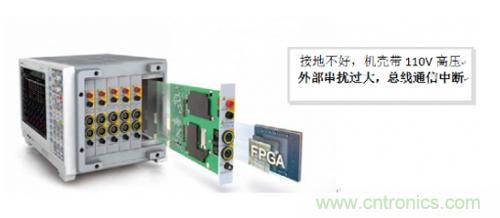

在接地不良的情況下，給機器大規模的幹擾模擬，最終導致機器通訊失敗，主機與子卡間的PCIE通信異常。





相信大家看到以上舉例對接地的危害也有了一定的理解

，雖然我們是以功率分析儀來舉例的
，但儀器設備都可以一致看待，如示波器、電源等。



儀器產品接地注意事項



針對接地危害，我們可以總結出如下經驗：



1.電源線使用原配原包裝的電源線；



2.上電前請萬用表確認排插或電源插座的PE端連接性良好；



3.凡存在保護端子的產品必須將保護端子與大地連接
；



4.接地線盡量不能超過1m，接地線越粗越好；



5.多個係統共地時，盡量采用沒有共阻抗的單點接地
，避免共阻抗幹擾。
