我們首先來回顧一下iPhone X的主要配置參數：



-A11+M11運動協處理器的蘋果新一代仿生芯片



-64GB或256GB板載存儲



-5.8英寸OLED多點觸控Super Retina HD顯示屏，2436×1125像素（458PPI）



-f/1.8和f/2.8光圈的雙1200萬像素廣角及長焦攝像頭
，光學防抖，支持人像光效



-700萬像素TrueDepth攝像頭，f/2.2光圈，1080p高清錄製功能
，支持Face ID



-支持快速充電和Qi無線充電



-802.11 a/b/g/n/ac Wi-Fi；NFC
；藍牙5.0；MIMO





iPhone在過去的10年裏走了很長的路
，在經曆iPhone 6
、iPhone 6s和iPhone 7這三個造型基本一樣的係列之後，蘋果終於在iPhone X上使用了新的設計。

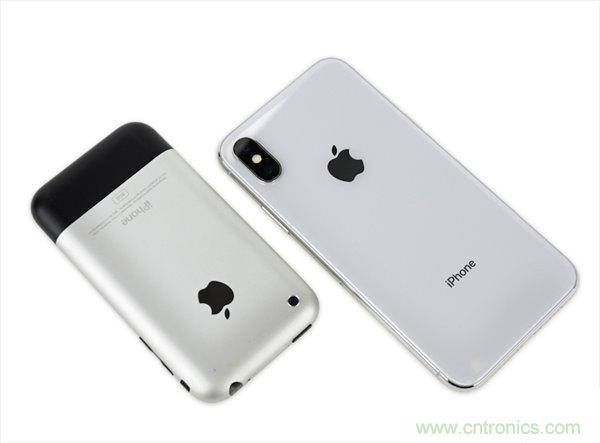

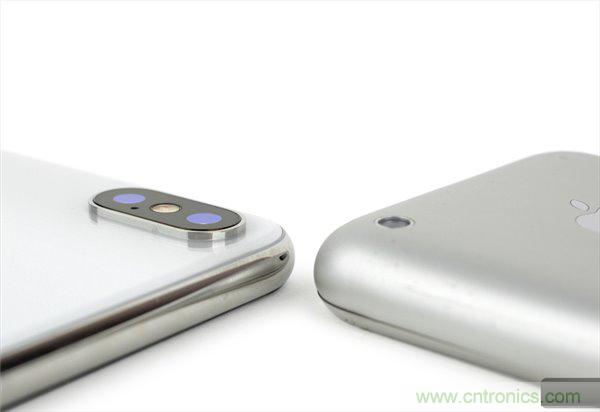

iFixit認為

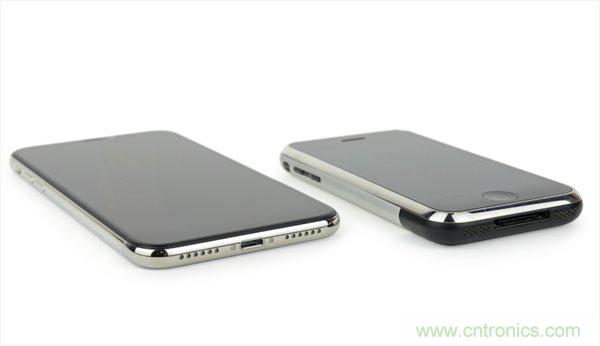

，iPhone X看上去有點像初代iPhone

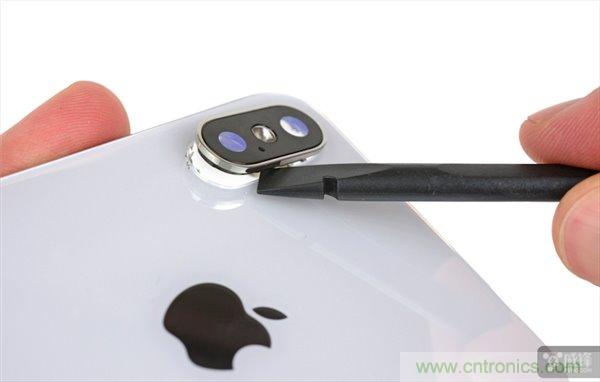

，當然，除了凸起的攝像頭、閃亮的不鏽鋼邊框、玻璃背麵板和Lightning接口。





跟早些時候上市的iPhone 8一樣
，iPhone X的背麵也去除了難看的監管
、環保標誌。





在拆解之前
，先用X光看看iPhone X的內部結構。iPhone X跟之前的iPhone機型都不一樣，它擁有兩塊電池
，蘋果第一次在iPhone上使用這樣的構造。





iPhone X有一個非常小的邏輯主板，從焊點的重疊來看，它有兩層。為了給前置傳感器騰出空間，揚聲器被移動了不少。





此外，Taptic Engine和下方揚聲器之間有一個神秘的芯片，我們接下來看看它到底是什麼。

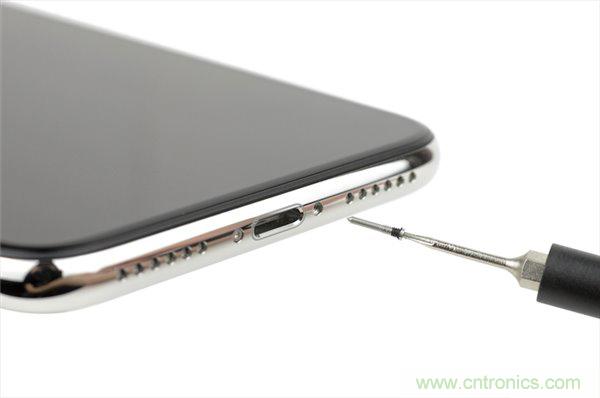

底部的螺絲釘看起來更像是大頭針
，因為有一部分是沒有螺紋的。

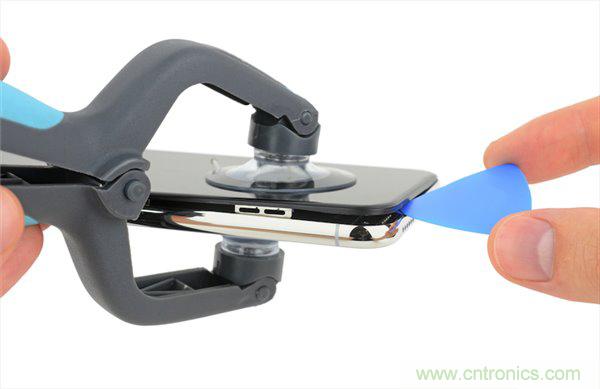

螺絲釘擰下來之後

，輕鬆卸下屏幕麵板。





打開屏幕之外，我們可以看到每一個邏輯板連接器，密度比之前的機型都要高。

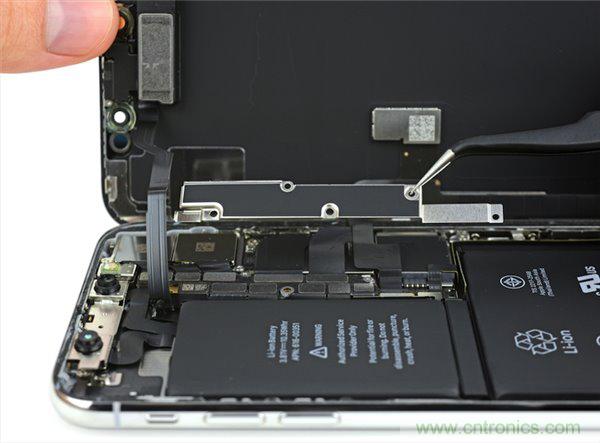

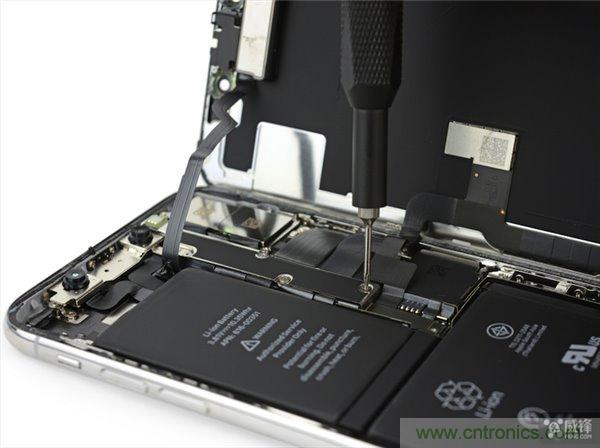

擰下線纜連接固定的螺絲
，小心分離屏幕麵板和機身。

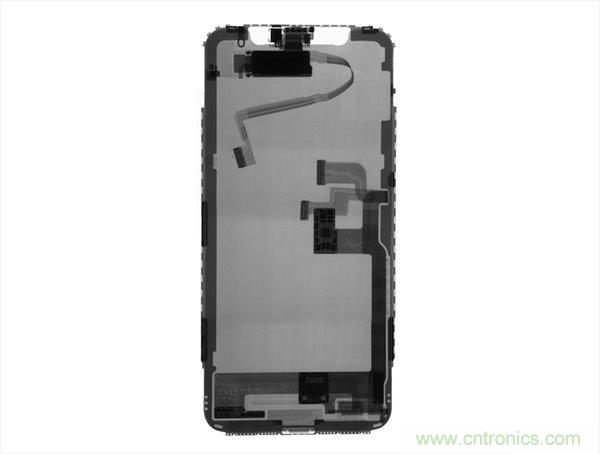

X光掃描發現，一個神秘芯片被安裝在顯示屏幕上。

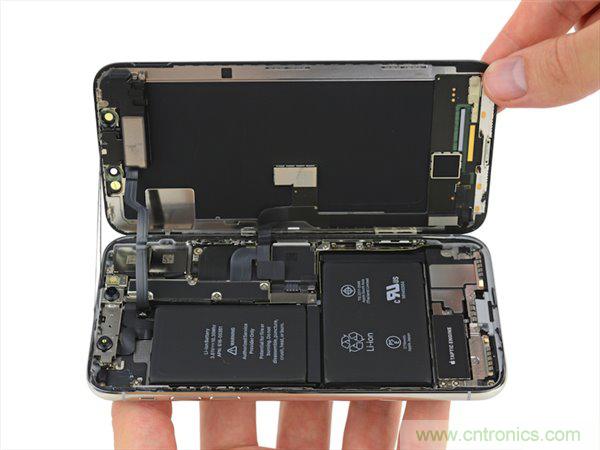

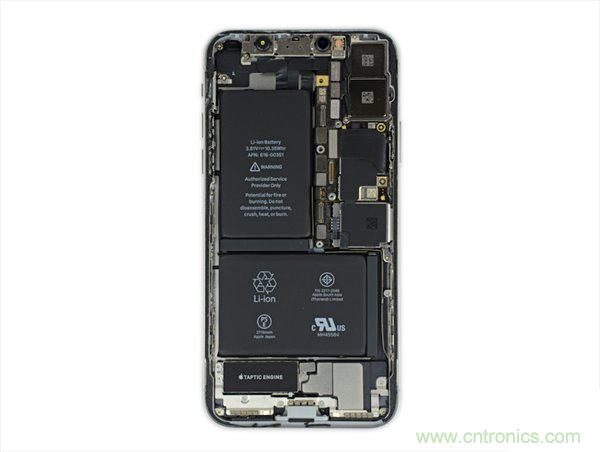

上圖再一次證實了之前X光掃描時看到的布局：雙電池和較小的邏輯板

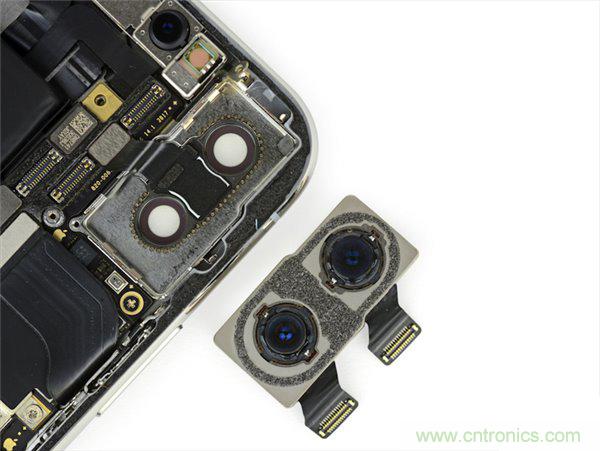

雙後置攝像頭擁有一個相當結實的支架


，看起來蘋果為這些精密的部件提供了側氣囊式的支撐。

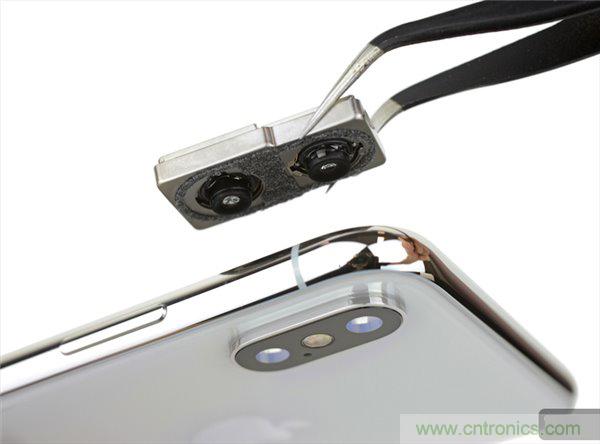

將jiang雙shuang後hou置zhi攝she像xiang頭tou拆chai卸xie下xia來lai。攝she像xiang頭tou另ling外wai用yong一yi些xie泡pao沫mo粘zhan合he劑ji固gu定ding在zai後hou殼ke上shang，以yi防fang止zhi碰peng撞zhuang。在zai使shi用yong人ren像xiang模mo式shi和he類lei似si的de功gong能neng時shi確que實shi需xu要yao把ba攝she像xiang頭tou固gu定ding著zhe。

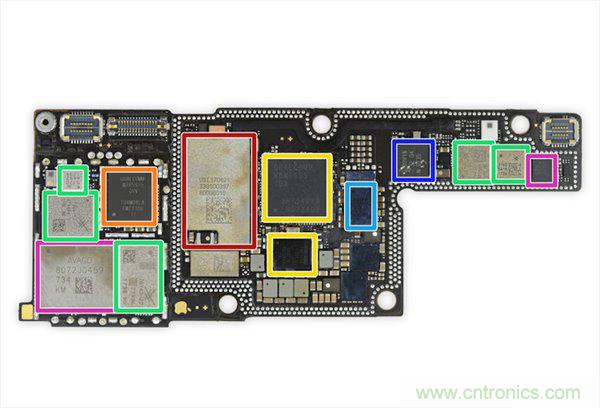

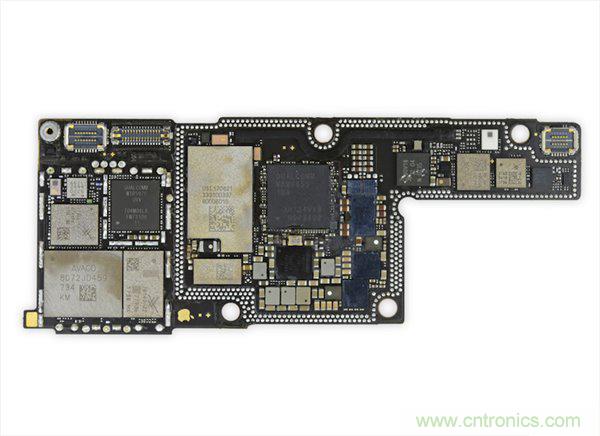

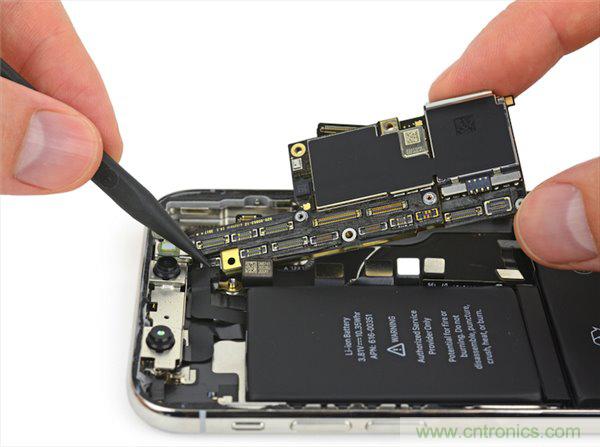

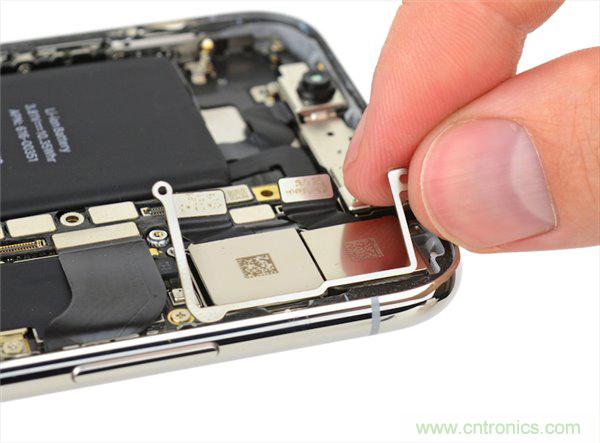

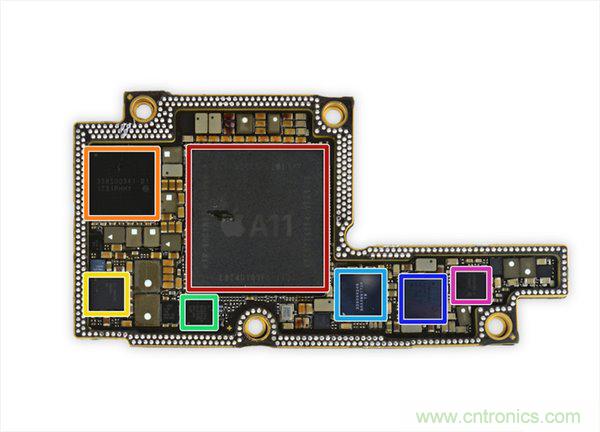

將最密集的邏輯主板解放出來，其空間設計緊湊，連接器和元件的密度是前所未有的。

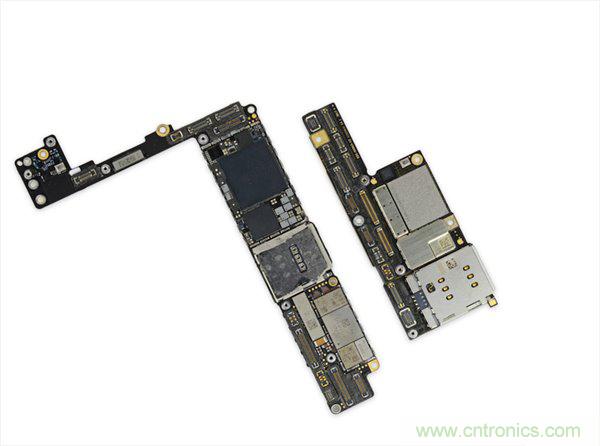

iPhone X主板的尺寸大約是iPhone 8 Plus主板的70%，從而為電池騰出了更多的空間。





為了在尺寸有限的主板上投入更多的技術

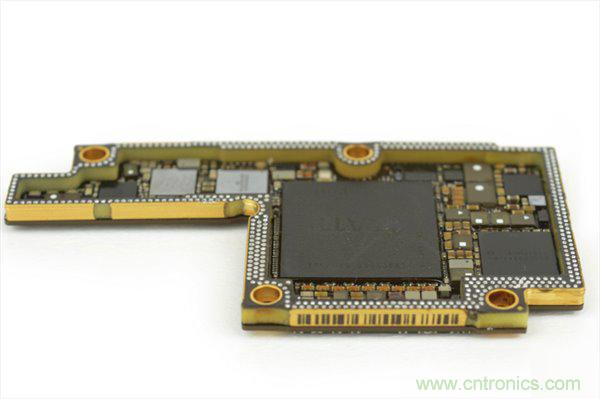

，蘋果將主板折成了兩半，兩個部分是焊接在一起的，需要將它們分離開來。（這是我們首次在iPhone上看到雙層板）

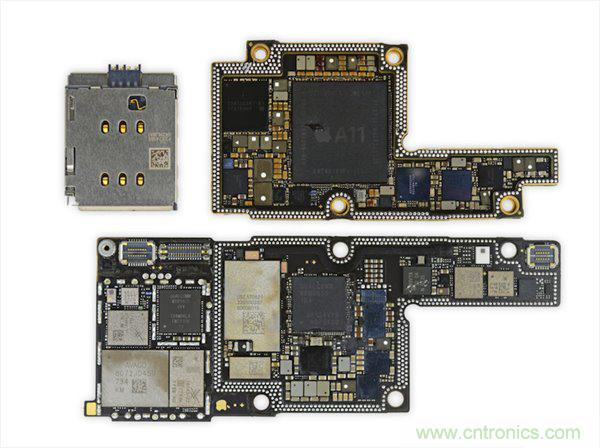

iFixit將兩層主板分離之後發現，iPhone X主板總麵積是iPhone 8 Plus主板區域麵積的135%。

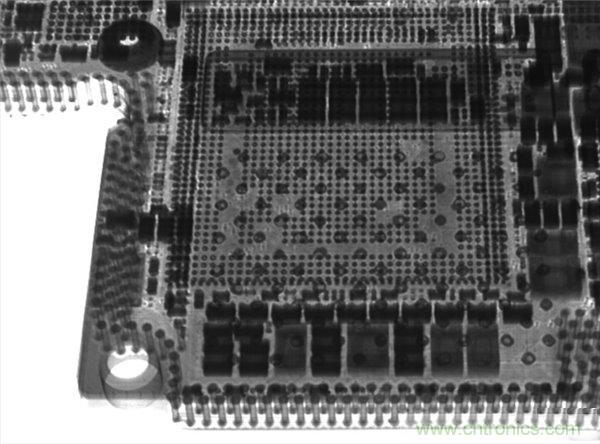

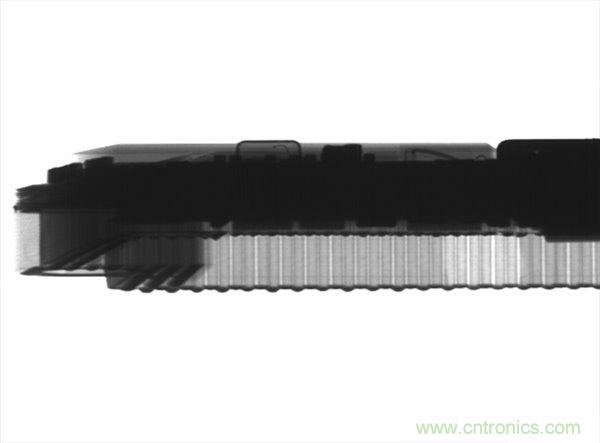

通過X光掃描來了解主板的3D結構。

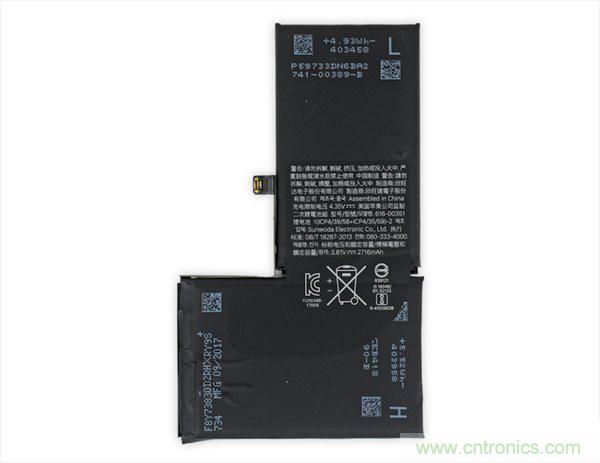

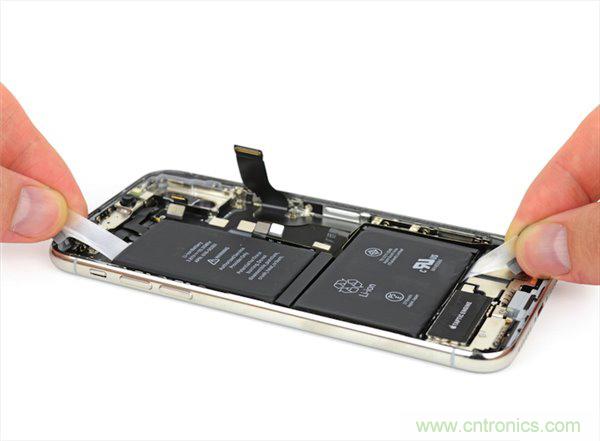

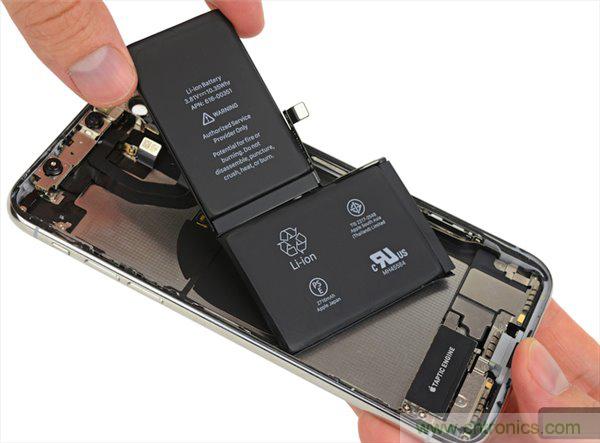

拆卸電池，iPhone X的電池並不是雙電池，而是采用雙單元設計，能更有效利用空間。





iPhone X電池額定3.81V，容量2716mAh，功率10.35Wh。作為對比
，iPhone 8 Plus為10.28Wh；三星Galaxy Note 8為12.71Wh

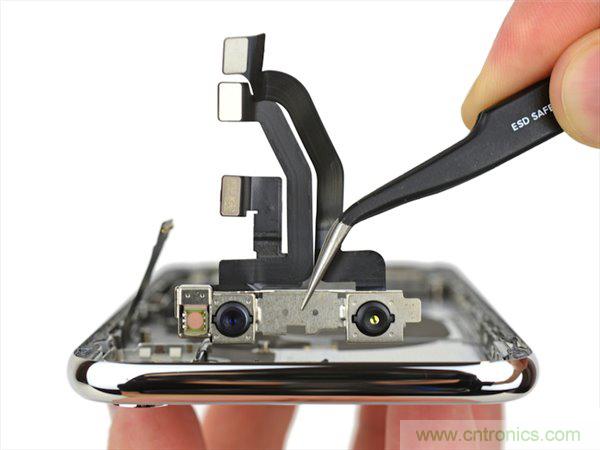

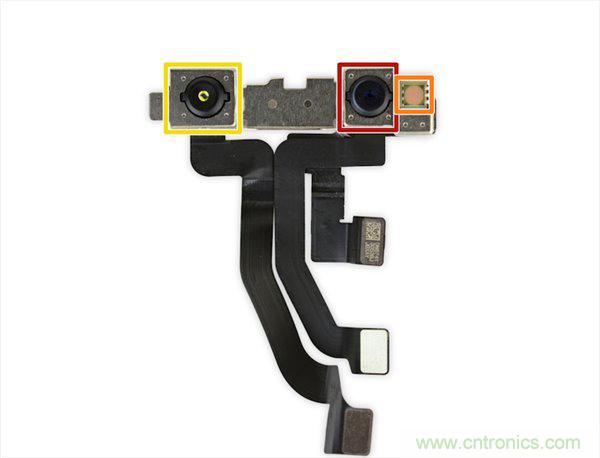

接下來我們將注意力轉向iPhone X的頂部，找到備受期待的TrueDepth相機係統。





第一步，嵌入顯示屏上的泛光照明器用紅外線照亮你的臉。



接下來
，紅色標記的前置攝像頭證實人臉的存在。



然後
，最右側的紅外點投影儀（橙色部分）在你的臉上投射網格點來創建3D地圖。



最後
，左側的紅外攝像頭讀取3D地圖，並將數據發送給手機。





iPhone X外殼中的剩餘部分。

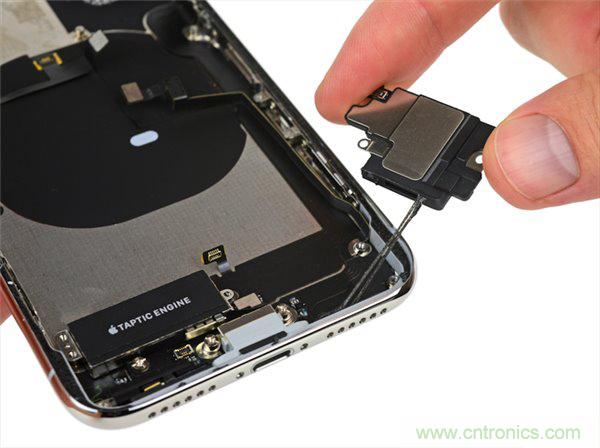

底部的揚聲器，周圍還有防水膠粘劑。

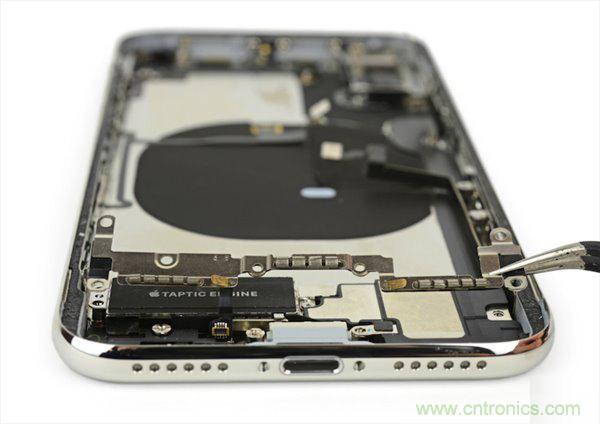

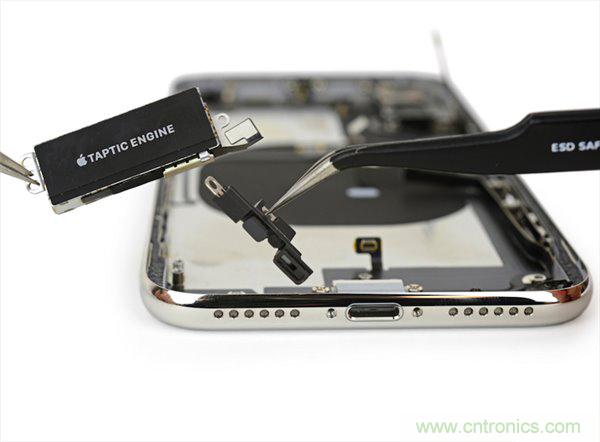

當然，還有Taptic Engine。

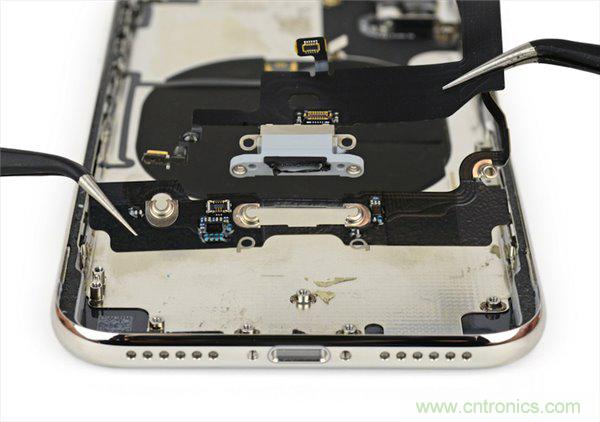

iPhone X的Lightning接口更加耐用，它有一個更寬的支架
，通過螺絲固定在框架的側壁上。





再看看iPhone X的顯示屏

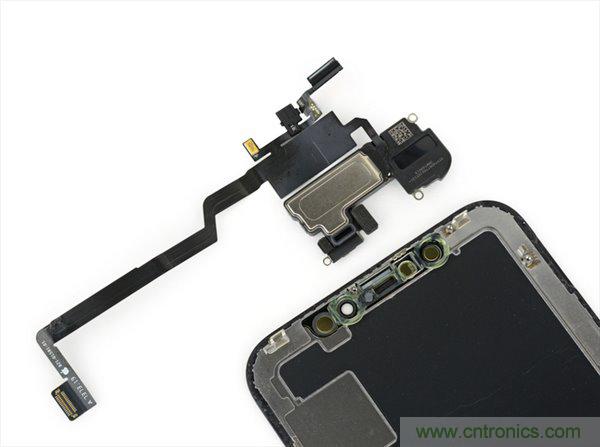

，首先是聽筒揚聲器。





將組件拆卸下來之後，我們可以看到揚聲器、麥克風、環境光傳感器、泛光照明器和近距離傳感器。

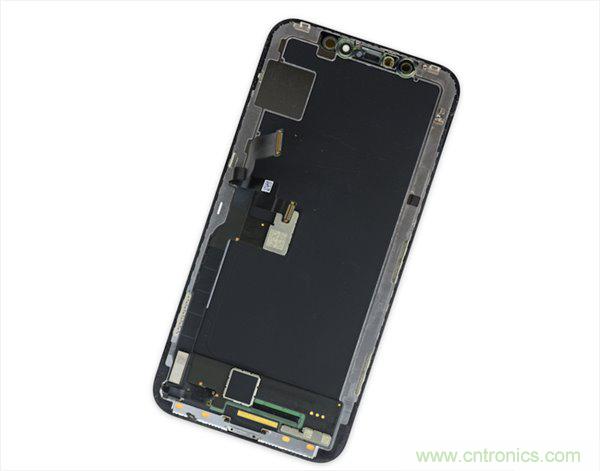

最後就剩下一塊luo lu的顯示屏幕。

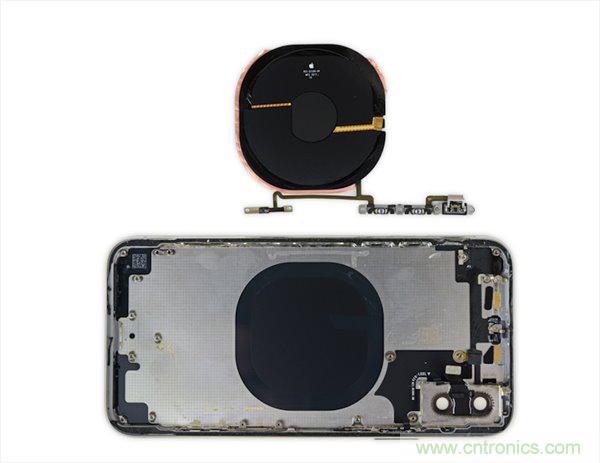

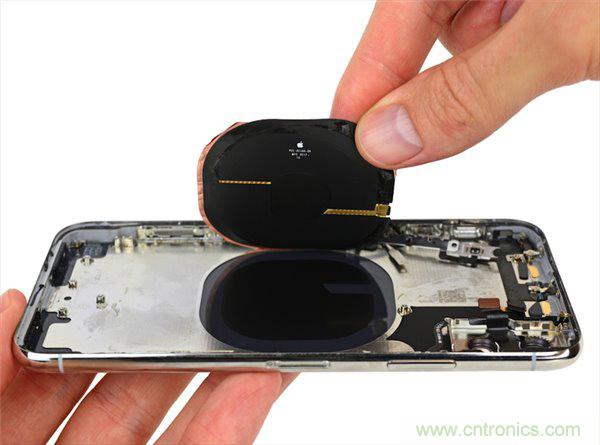

在光禿禿的金屬外殼上，我們看到了另一個熟悉的部分：無線充電線圈。





當然，還有音量按鍵、鈴聲/靜音開關和一個未知的傳感器支架。

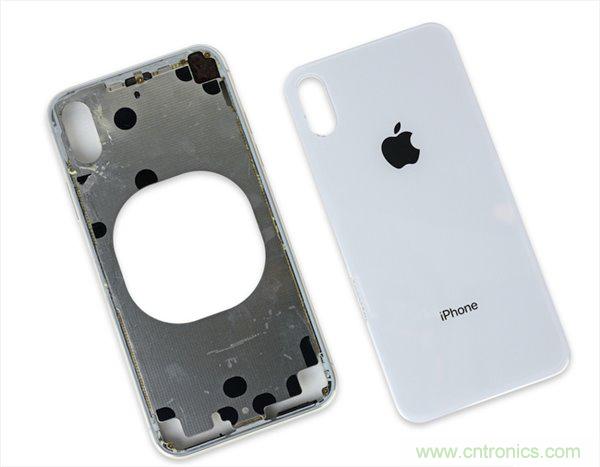

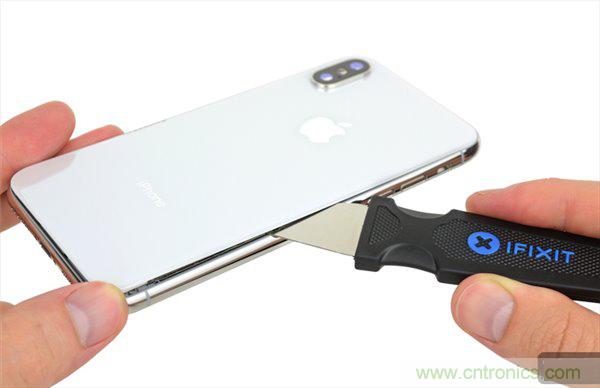

跟iPhone 8係列一樣，iPhone X的玻璃背麵板也非常難剝離
，蘋果使用了大量的膠水來粘合。

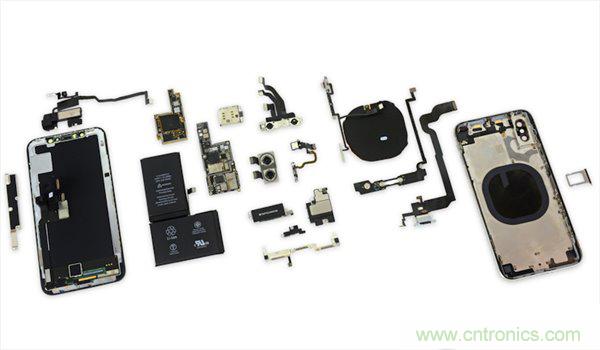

這就是iPhone X組件的全家福。





最終
，iFixit給出的iPhone X可修複性得分為6分（滿分10分）。



-iPhone X屏幕和電池容易維修替換；



-破裂的顯示器可以被替換，不需要移除Face ID組件；



-使用螺絲釘比大量使用膠水要容易拆很多，但需要使用拆蘋果產品專用的梅花型螺絲刀和Y字螺絲刀
，外加一把普通的螺絲起子。



-防水措施使得部分維修變得更複雜，但不太可能造成難以修複的水損壞；



-電纜較繁瑣，將互不相幹的組件連接在一起，替換起來很麻煩，且成本較高；



-前後的玻璃麵板導致跌落損壞的可能性增加一倍，如果玻璃麵板破碎，更換時需要移除所有部件，更換整個底盤。
