麵mian包bao板ban搭da建jian電dian路lu簡jian單dan易yi行xing，節jie省sheng時shi間jian和he材cai料liao。但dan是shi缺que點dian在zai於yu
，麵mian包bao板ban隻zhi能neng搭da建jian一yi些xie比bi較jiao簡jian單dan的de電dian路lu
，而er且qie是shi對dui電dian氣qi連lian接jie要yao求qiu不bu高gao的de電dian路lu。如ru果guo電dian路lu太tai複fu雜za，麵mian包bao板ban上shang全quan是shi各ge種zhong導dao線xian
，出chu現xian某mou些xie導dao線xian或huo元yuan件jian鬆song動dong的de情qing況kuang
，不bu容rong易yi找zhao到dao；如(ru)果(guo)有(you)些(xie)電(dian)路(lu)對(dui)電(dian)氣(qi)連(lian)接(jie)要(yao)求(qiu)比(bi)較(jiao)高(gao)，比(bi)如(ru)要(yao)通(tong)過(guo)很(hen)大(da)電(dian)流(liu)，微(wei)弱(ruo)信(xin)號(hao)處(chu)理(li)，高(gao)頻(pin)電(dian)路(lu)等(deng)，由(you)於(yu)元(yuan)件(jian)是(shi)簡(jian)單(dan)的(de)插(cha)進(jin)去(qu)的(de)，與(yu)麵(mian)包(bao)板(ban)之(zhi)間(jian)的(de)電(dian)阻(zu)值(zhi)較(jiao)大(da)等(deng)原(yuan)因(yin)，效(xiao)果(guo)就(jiu)不(bu)理(li)想(xiang)了(le)。



下圖展示了麵包板線和一種常用的麵包板。麵包板線可以用粗細合適的普通硬導線，也可以使用圖中所示的專用線

，會更方便。



圖(tu)中(zhong)的(de)麵(mian)包(bao)板(ban)，外(wai)側(ce)標(biao)有(you)紅(hong)線(xian)和(he)藍(lan)線(xian)的(de)整(zheng)個(ge)豎(shu)排(pai)是(shi)分(fen)別(bie)連(lian)在(zai)一(yi)起(qi)的(de)，一(yi)般(ban)用(yong)於(yu)接(jie)電(dian)源(yuan)。中(zhong)間(jian)每(mei)一(yi)橫(heng)排(pai)五(wu)個(ge)孔(kong)分(fen)別(bie)連(lian)在(zai)一(yi)起(qi)的(de)，用(yong)於(yu)插(cha)接(jie)各(ge)種(zhong)元(yuan)件(jian)。





下(xia)麵(mian)轉(zhuan)入(ru)正(zheng)題(ti)，搭(da)建(jian)簡(jian)易(yi)單(dan)片(pian)機(ji)實(shi)驗(yan)板(ban)。前(qian)麵(mian)介(jie)紹(shao)了(le)單(dan)片(pian)機(ji)最(zui)小(xiao)係(xi)統(tong)電(dian)路(lu)是(shi)單(dan)片(pian)機(ji)正(zheng)常(chang)運(yun)行(xing)的(de)最(zui)小(xiao)電(dian)路(lu)，這(zhe)裏(li)我(wo)們(men)就(jiu)要(yao)從(cong)最(zui)小(xiao)係(xi)統(tong)開(kai)始(shi)搭(da)建(jian)。需(xu)要(yao)準(zhun)備(bei)如(ru)下(xia)工(gong)具(ju)材(cai)料(liao)：



麵包板，麵包板線、導線、杜邦線若幹



DIP40封裝的STC89C52RC單片機（STC89C5x均可）



11.0592MHz晶振、30pF電容兩個（用於時鍾電路）



10uF電容、10k電阻（用於複位電路）



USB-TTL下載線（用於程序燒寫
，後麵文章會詳細介紹）



六腳自鎖開關（作為電源開關
，可以省略
，而使用插拔導線的方式代替）

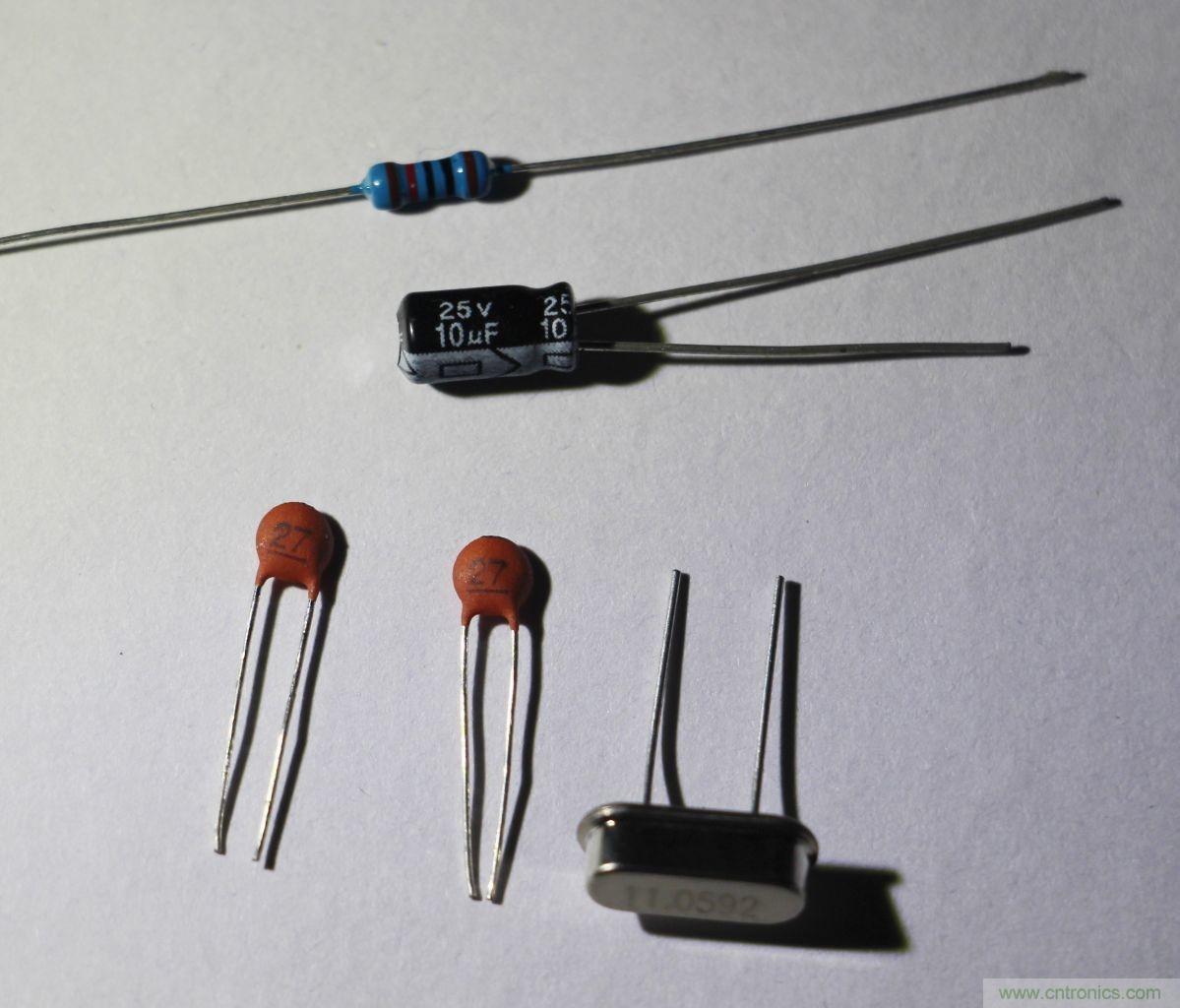

圖中的元件用於複位電路和時鍾電路。上麵是10k色環電阻，具體讀法請自行學習；然後是10uF點解電容，電解電容有正負極
，圖中表皮上標有白色箭頭的管腳為負極
，如果是如圖所示全新的電解電容
，正極的引腳更長；下麵左邊是兩個瓷片電容
，沒找到30pF我用比較接近的27pF代替，具體容量讀法也請自行學習；右下角是晶振，正麵標注了11.0592，即晶振的頻率為11.0592MHz。

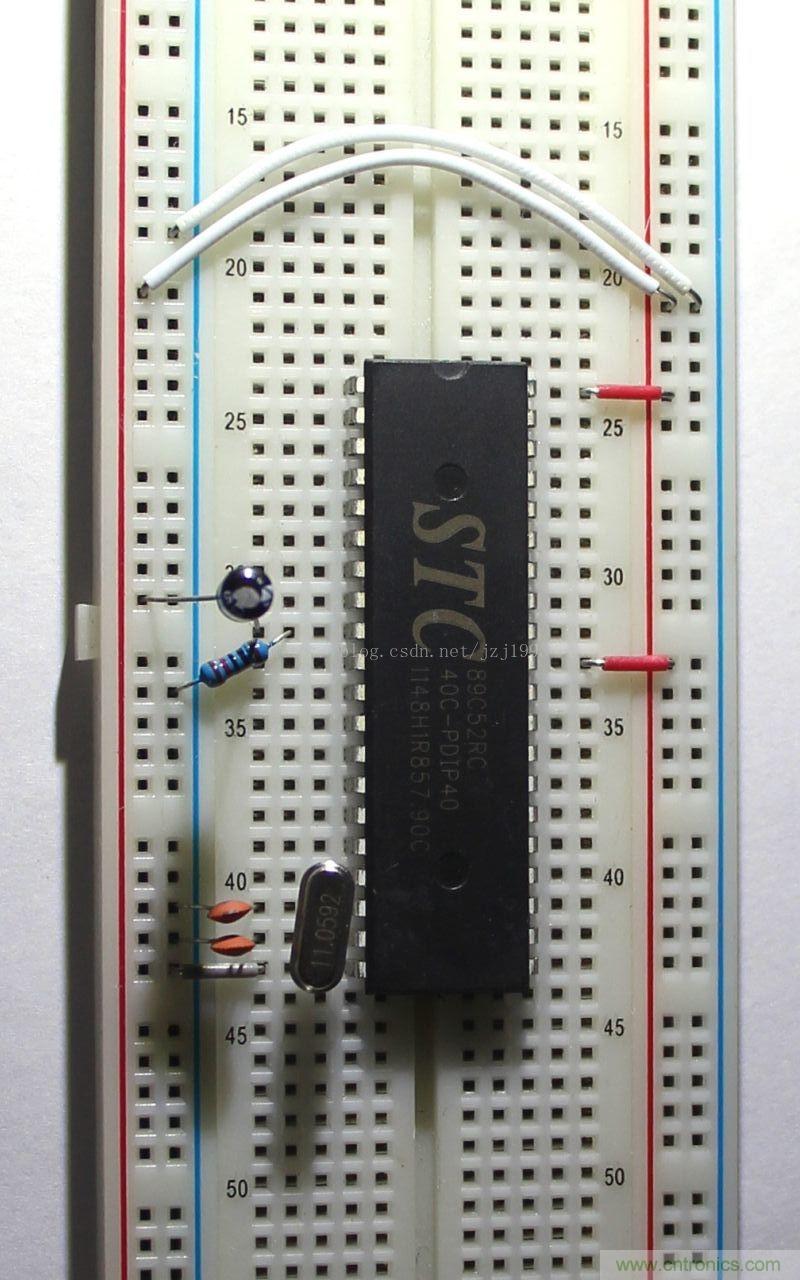

圖中是搭建好的最小係統，兩根白線用來把兩側的正負極連接到一起。

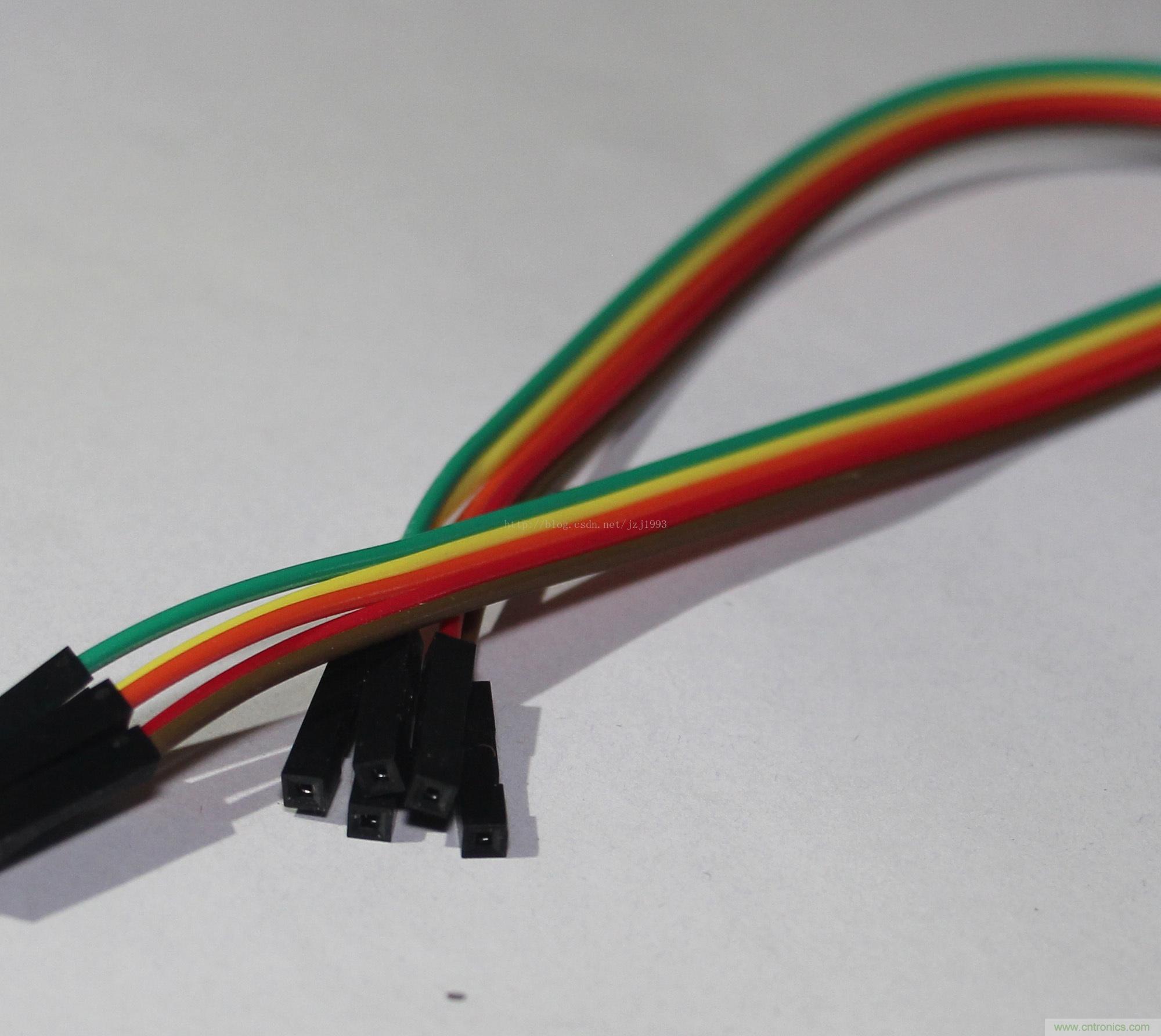

一端公頭（插針），一端母頭（插孔）的杜邦線

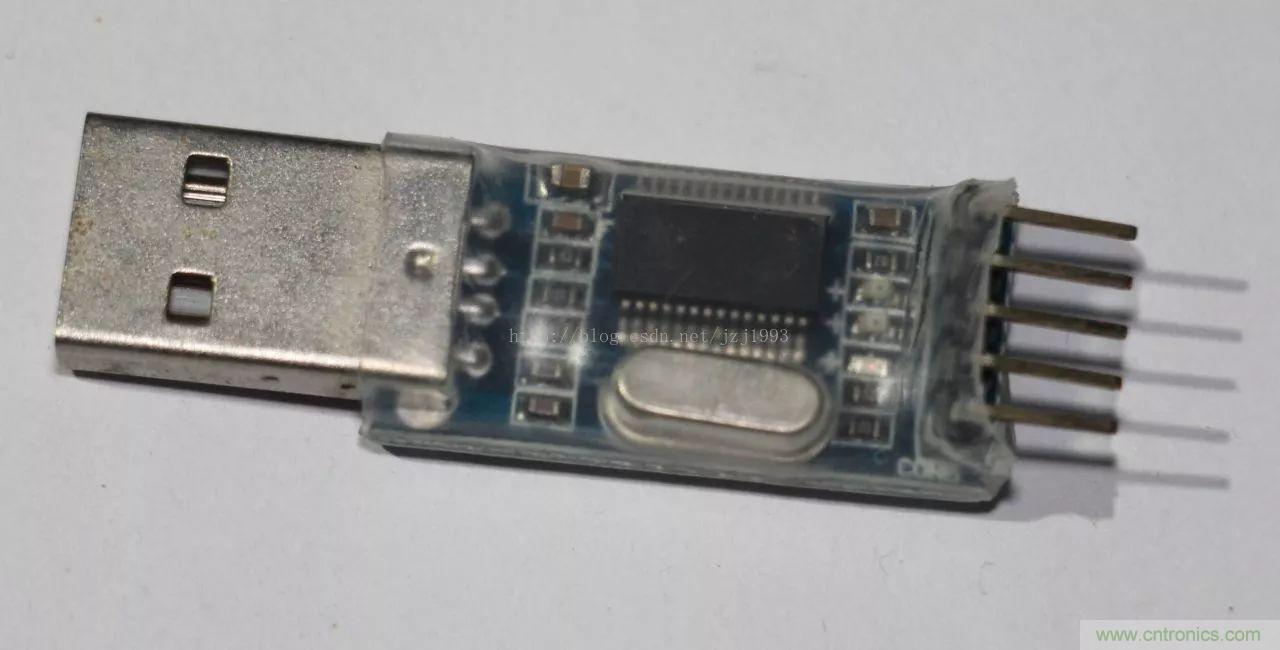

USB-TTL轉接板正麵

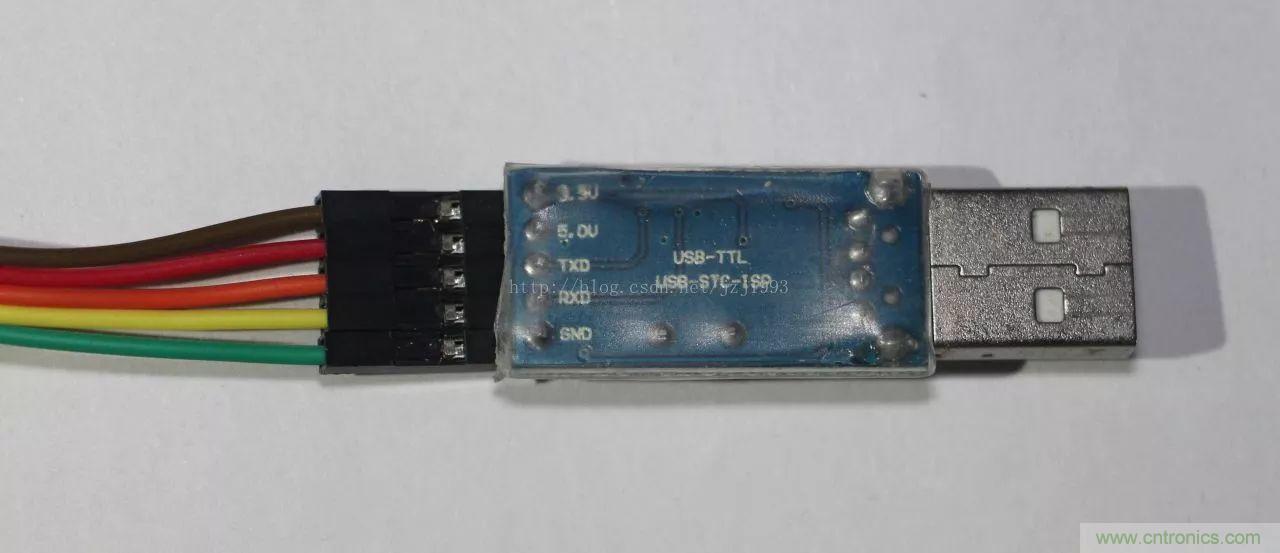

USB-TTL轉接板反麵（連接了杜邦線母頭）





杜邦線母頭連接了USB-TTL轉接板（以下簡稱轉接板），杜邦線的公頭插在麵包板上和單片機最小係統相連接。轉接板上5V連接麵包板的電源（我的轉接板上有5V和3.3V兩個供電電壓
，有的轉接板隻有一個VCC，就接VCC）
，GND連接麵包板負極，即單片機的GND，這兩根線可以給單片機供電；轉接板上的TXD連接單片機的RXD（P3.0）、RXD連接單片機的TXD（P3.1）（可參考之前介紹的51單片機管腳分布圖），這兩根線是用來進行串口通信和下載程序的
，後麵會詳細介紹。

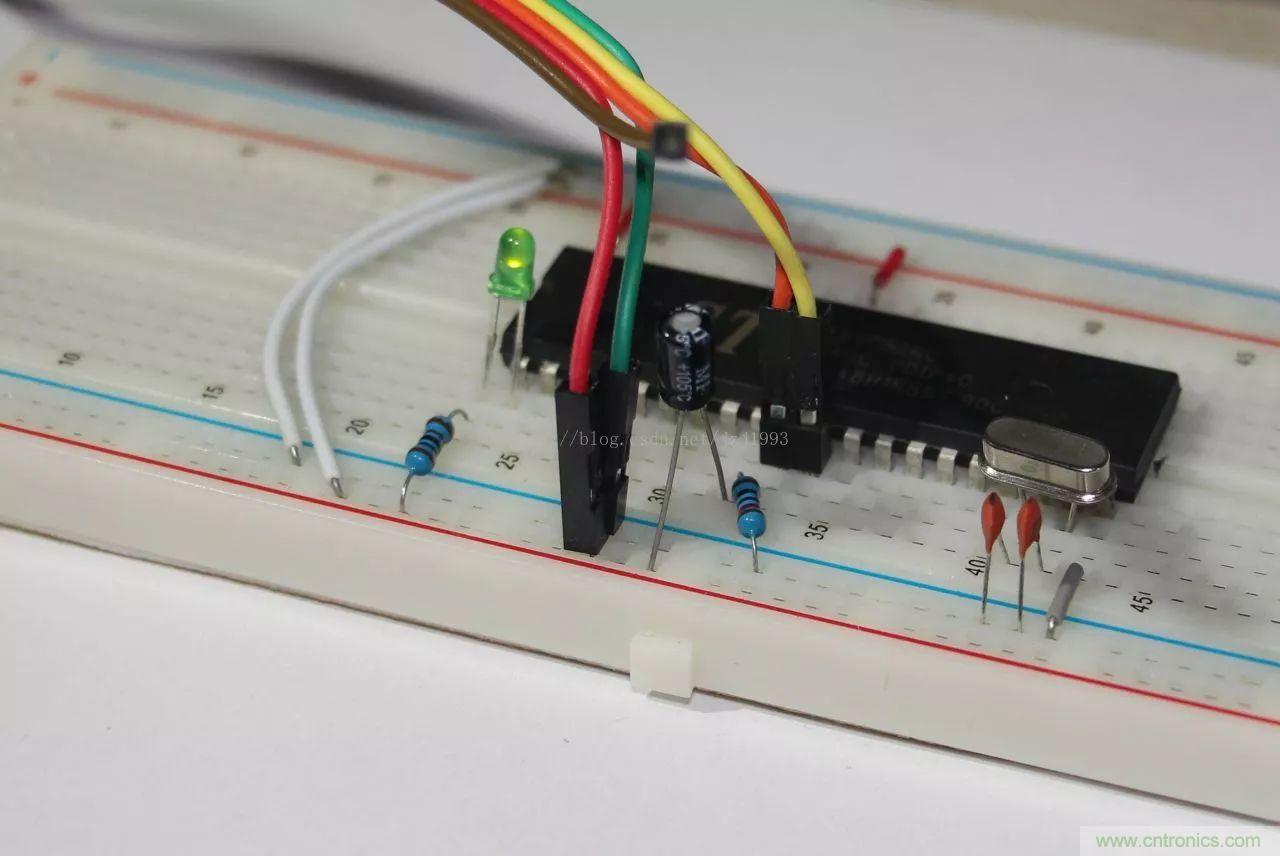

圖中我已經連接好了電路，並且在P1.0上接了一個LED和電阻
，用電腦下載了LED閃爍的程序。可以看到照片中綠色LED正處於點亮的狀態。



(來源：玩轉單片機)
