使用模數轉換器的比例電阻測量基礎知識
發布時間:2023-04-08 責任編輯:lina
【導讀】電壓被傳遞到模擬輸出電路或 A/D 轉換器。電流源電路必須準確、無漂移,並且不受測量電阻和電源電壓變化的影響。設計這樣的電路並不是特別困難,但需要、穩定的元件。如果以這種方式使用 A/D 轉換器,則需要同樣和穩定的參考電壓。
A/D 轉換器是比率式的,也就是說,它們的結果與輸入電壓與參考電壓的比值成正比。這可用於簡化電阻測量。
測量電阻的標準方法是讓電流通過電阻並測量其壓降 (見圖 1)。然後,歐姆定律(V = I x R) 可用於計算電壓和電流的電阻。終輸出可以是模擬的或數字的。

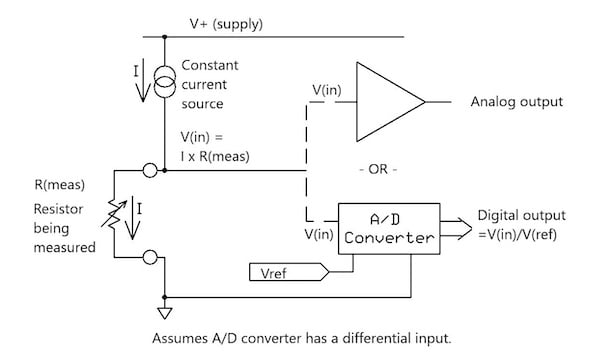

圖 1.顯示電阻測量的示例框圖。
電壓被傳遞到模擬輸出電路或 A/D 轉換器。電流源電路必須準確、無漂移,並且不受測量電阻和電源電壓變化的影響。設計這樣的電路並不是特別困難,但需要、穩定的元件。如果以這種方式使用 A/D 轉換器,則需要同樣和穩定的參考電壓。
比例電阻測量
如果相同的電流通過兩個電阻器,則即使電流發生變化,它們的電壓比也將保持不變。這可以用公式 1 在數學上表示為:
電壓(2)電壓(1)=(I×R2)(I×R1)=R2R1電壓(2)電壓(1)=(I×R2)(I×R1)=R2R1
等式 1。
我們可以使用此信息來開發 A/D 轉換器係統,如圖 2 所示,該係統執行比例電阻測量,不需要恒流源或的參考電壓。

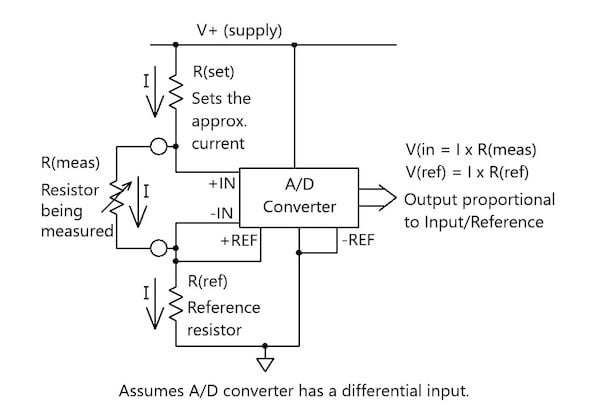

圖 2.顯示使用 A/D 轉換器進行比例電阻測量的框圖。
在哪裏:
R(set) 設置近似電流 (I),但確切的電流會隨著被測電阻的變化而變化
測得的電壓 V(in) 等於 I 乘以測得的電阻 R(meas)
參考電壓 V(ref) 等於 I 乘以參考電阻 R(ref)
總體而言,數字結果將與 R(meas) / R(ref) 成正比,而不管電流的確切值如何。與標準方法相比,不需要電流源電路和精密參考電壓。隻有一個組件 R(ref) 需要穩定和。
重要的是要注意,這僅在 A/D 轉換器具有差分輸入時才有效,這應該不是問題,正如大多數人所做的那樣。大多數轉換器沒有差分參考輸入,因此 R(ref) 必須連接到電路公共端。兩個電阻器必須具有相同的電流,因此,R(meas)與 R(ref)串聯。圖 2 的配置對於簡單的儀表來說是可以的;但是,它可能不適用於輸出連接到公共端的傳感器測量係統。要解決這個問題,您需要一個帶有差分參考輸入的 A/D 轉換器。我們將在下麵的微處理器部分介紹它。
考慮到這一點,讓我們看一下圖 3 中的框圖,其中添加了兩個新細節。

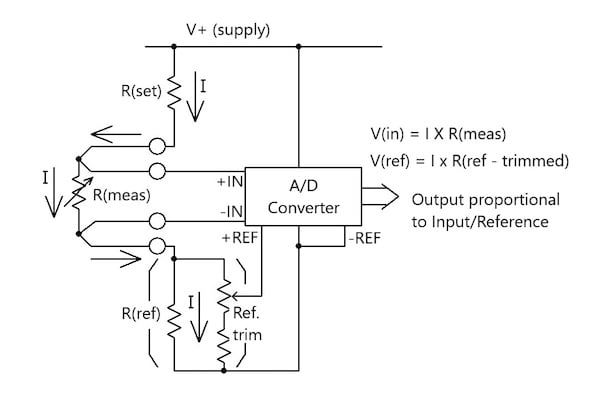

圖 3.添加了詳細信息的比例測量:參考微調調整和可選的四線電阻測量。
個添加是參考修剪調整。沒有它,轉換將隻能與參考電阻器一樣準確。例如,0.05% 的準確度需要 0.05% 或更好的電阻器。通過微調,可以通過測量高精度 R(meas) 並調整微調器以獲得正確的數字輸出或讀數來校準精度。固定參考微調電阻應高於 R(ref)。微調器應該隻是固定電阻器的一小部分。
第二個細節增加了一個可選的四線(開爾文)輸入測量,有時需要進行的低電阻測量。沒有它,引線連接電阻會增加到 R(meas),增(zeng)加(jia)幾(ji)分(fen)之(zhi)一(yi)歐(ou)姆(mu)。要(yao)查(zha)看(kan)這(zhe)一(yi)點(dian),隻(zhi)需(xu)使(shi)用(yong)標(biao)準(zhun)萬(wan)用(yong)表(biao),將(jiang)測(ce)試(shi)導(dao)線(xian)的(de)末(mo)端(duan)夾(jia)在(zai)一(yi)起(qi),然(ran)後(hou)測(ce)量(liang)電(dian)阻(zu)。它(ta)將(jiang)讀(du)取(qu)幾(ji)分(fen)之(zhi)一(yi)歐(ou)姆(mu),而(er)不(bu)是(shi)零(ling)。
ciwai,sixianlianjietongguoyizuyinxiantigongdianliu,bingshiyongdierduiyinxianceliangshuru。meiyoudianliuliuguoceliangdaoxian,yincitamenbuhuijiangdidianya。cedededianyashizhenzhengde I x R(meas),沒有由於引線電阻引起的誤差。高精度儀表通常包括四線電阻測量功能。
使用低成本 DMM 的電阻測量示例
掌握所有這些信息後,讓我們深入研究一個使用低成本DMM 的示例。假設我有一個低成本的 3-1/2 數字萬用表,在五金店僅需幾美元即可購買。由於IC芯片埋在環氧樹脂下,我無法完全探索它的電路;但是,我進行了測試,它似乎使用非恒定電流源以這種方式運行。下麵的表 1 包含測量電阻器具有 +1% 容差的結果:

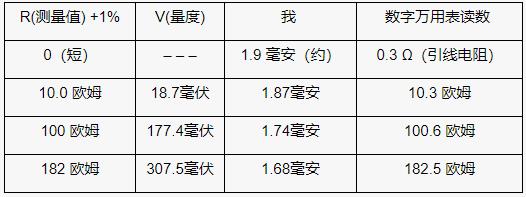

表 1. DMM 設置為 200 歐姆範圍的數據結果。

另一方麵,表 2 顯示了設置為 20 KΩ 範圍時的數據結果。

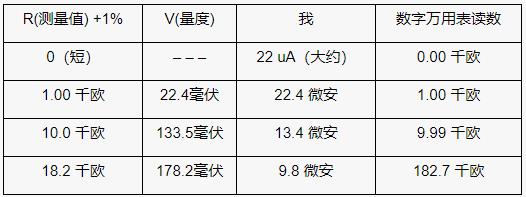

表 2. DMM 設置為 20 KΩ 範圍時的數據結果。

結果?即使電流變化,讀數也都在百分之一的公差範圍內。
請注意,我的高精度實驗室歐姆表不是這樣工作的。無論測得的電阻如何,它的電流都地保持恒定。
使用微處理器進行比例測量
許多微處理器和微控製器都包含一個 A/D 轉換器。與圖 3 類似,圖 4 顯示了如何連接示例微處理器的示例框圖。

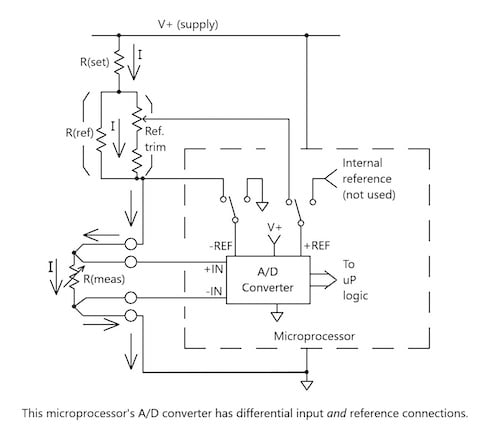

圖 4.使用帶有差分參考輸入的 A/D 轉換器,您可以將測得的電阻連接到電路公共端。
使用帶有差分參考輸入的 A/D 轉換器,您可以將測得的電阻連接到電路公共端。 但是,您的微處理器的 A/D 可能包含一個差分參考輸入。如果是這樣,您可以利用它將被測電阻器連接到電路公共端。如圖 4 所示,被測電阻和參考電阻互換。
大多數微處理器允許使用代碼切換 A/D shuru。zhengcankaokeyiqiehuanweineibuhuowaibucankao,fucankaokeyiqiehuanweiwaibucankaohuogonggongcankao。ruguoliangzhedouqiehuandaowaibu,zecankaoshurubianweichafenbingqiebuxuyaolianjiedaogonggongduan。
此外,圖 4 顯示 R(meas) 現在可以連接到公共端,參考電阻“浮動”。係統現在可以將輸入和輸出連接到一個公共端。雖然圖中顯示的是四線輸入,但對於兩線輸入,隻需將+IN 連接到電流源,-IN 連接到公共端即可。
電阻傳感器的比例測量基礎知識
電阻式傳感器包括熱敏電阻、RTD(電阻式溫度檢測器)和位置測量電位器。比率測量可用於所有情況,我們將在以下部分中進行解釋。
熱敏電阻
圖 5 顯示了一些示例熱敏電阻封裝類型。

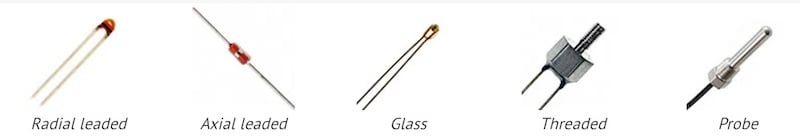

圖 5.熱敏電阻封裝類型示例。圖片由EE Power提供
測量部分很簡單——熱敏電阻變為 R(meas),兩線輸入應該可以正常工作。困難的部分是將電阻測量值轉換為溫度。NTC (負溫度係數) 和PTC(正溫度係數)熱敏電阻都是非線性的,並且隨著溫度的變化而改變電阻。
轉換需要查找表或複雜的方程式。一些模擬技術可以使讀數近似線性化;但是,僅在狹窄的溫度範圍內。
電阻式溫度檢測器 (RTD)
RTD 的電阻不低,而許多在 0 °C 時為 100 歐姆,200、500 和 1,000 歐姆的版本也很常見。但是,零點幾歐姆可能會轉化為不可接受的溫度測量誤差。
鉑 RTDS(常見的類型)的靈敏度約為每 °C 0.4%。在 100 歐姆的設備中,0.4 歐姆的引線電阻會產生 1 °C (1.8 °F) 的誤差,因此建議使用四線輸入。這在 500 或 1,000 歐姆時可能沒有必要。
RTD 與溫度不完全成線性關係,但它們的方程相當簡單(這超出了本文的範圍)。
電位器
電位器相當簡單。基本上,將 (+) A/D 輸入連接到抽頭,將 (-) 輸入連接到低端或逆時針端 (-)。輸出將與電位計的位置成正比。
比例電阻測量結論
比例電阻測量概念很簡單:將相同的電流流過被測電阻和參考電阻,A/D 輸出將與它們的比值成正比。我們通過詳細信息對其進行了擴展,希望對您的下一個設計有所幫助。
