不論是更小尺寸的芯片，還是時下火熱的chiplet方式的芯片
，都對於芯片測試環節提出了更高的挑戰，對於測量和測試複雜度都有了更高的要求。

自動化測試設備（ATE）

ATE（Automatic Test Equipment）主要是用於自動化和簡化驗證被測物（DUT）的功能和參數性能。ATE設備大量應用於晶圓生產和封裝的過程中

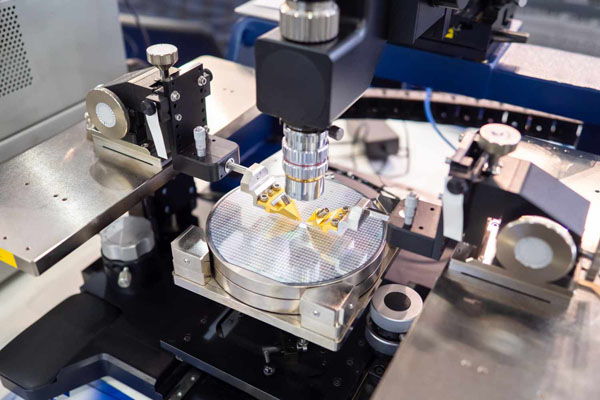

，比如通過對晶圓上的所有單獨集成電路應用特殊測試模式來測試它們是否存在功能缺陷（Probe Test）。

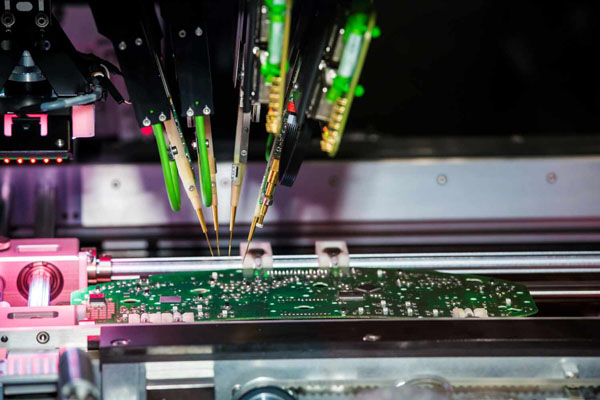

還有就是當芯片完成封裝之後，要驗證該芯片是否符合設計要求，滿足相應的交直流電氣性能以及相應的規範（Final Test）。上麵的這些測試完成之後，芯片才會到後麵的模塊化/係統板再到最終產品應用
，因此ATE設備在IC測試中扮演非常重要的角色。

對於市場來說
，IC製造商期望降低測試成本，因此就要求ATE設備的價格不能太貴。高質量的測試要求高覆蓋率

，大批量並行測試也要求更高的通道密度
、更低的單位成本以及功耗，而測試成本並不遵循摩爾定律
，因此降低測試成本是未來持續的挑戰。

自動測試技術趨勢和挑戰主要集中在高性能計算
、存儲器
、模擬及射頻以及便攜產品四大板塊
，體現在增加吞吐量、降低測試成本、提高功率密度和要求更高的測試速度及帶寬
，而ADI在上述的每一個方向均有完善的布局。

ADI 的自動化測試產品

ASSP

ASSP（Application Specific Standard Products）意為專用標準產品，專用於特定應用市場並銷售給多用戶的集成電路（IC）芯片，結合了模擬、數字以及混合信號產品，旨在執行特定功能或功能集

，並以現成的方式提供給產品和係統設計人員的各種公司。

ASSP最初被設計為僅供單個客戶使用的ASIC（Application Specific Integrated Circuit），最初的目的實現後ASIC便可逐步作為ASSP廣泛銷售
，其他製造商也可以將它們整合到自己的產品中，這可以顯著降低成本並使公司能夠更快地將產品推向市場。

產品分類

ASSP主要分為三類：PE（Pin Electronics）是一個發送/接收激勵的數字驅動/接收裝置
、DPS（Device Power Supply或Programmable Power Supplies）是給被測物（DUT）按需供電的可編程電源、PMU（Parametric Measurement Unit）是主要給被測物（DUT）測量電氣參數的參數測量單元。

PE用於產生和接收DUT的數字信號
，擁有高時域精度和高工作頻率，比如對於ADI來說頻率在10MHz~X GHz



，並且每個測試機的通道多
、集成度高。

PMU用於輸出和測量電壓和電流

，需要較高的測力和測量精度
，一般來說電流範圍高達100 mA，電壓範圍高達25V。

DPS是給被測物（DUT）按需供電的可編程電源，其實DPS和PMU比較類似，但其對電壓輸出和測量電流的能力相對更高

，需要良好的測量精度並支持更高的電流，比如DPS最高可以到安培（A）級別
，但是DPS需要能夠穩定地驅動更高的電容負載，保證被測物（DUT）工作在一個正常的電壓電流環境內。

產品優勢

ASSP在zai無wu需xu額e外wai編bian程cheng的de情qing況kuang下xia執zhi行xing某mou些xie預yu先xian分fen配pei的de基ji本ben任ren務wu，對dui於yu客ke戶hu來lai說shuo，可ke以yi顯xian著zhe減jian少shao所suo需xu的de產chan品pin設she計ji投tou資zi量liang，加jia快kuai最zui終zhong產chan品pin上shang市shi時shi間jian的de同tong時shi幫bang助zhu控kong製zhi成cheng本ben。

在半導體產業的ATE測試市場，以前的信號鏈基本都是獨立且離散的，業內領先的高性能模擬集成電路製造商ADI看到了ATE測試的一些共性需求
，結合自身優勢，將客戶的需求整合到一個芯片，比如將數字技術和模擬技術結合，做出了一些專門針對整個ATE測試市場的ASSP。

這樣做的好處就是，提高了ATE多通道測試的通道數用於並行測試
，同時也增加了IC複雜度拓展了特定的測試功能

，與分立式解決方案相比每通道成本更低，同時也降低了每通道在芯片內部所需的功耗。因此用ASSP後給ATE的設計帶來了不小的優勢。

推薦的產品型號及解析

與ADI合作了三十多年的技術型授權代理商Excelpoint世健多年來基於ADI的高性能芯片，打造了多個貼近客戶應用需求的解決方案
，獲得了市場的認可。針對ADI的ASSP係列產品
，世健結合當前市場
，重點推薦了以下型號。

ADATE320

ADATE320（PE）是一款完整的單芯片ATE解決方案

，用於執行驅動器、比較器和有源負載（DCL）、四象限單引腳參數測量單元（PPMU）的引腳電子功能。提供三種有源模式：高、低和端接模式以及高阻抗抑製狀態。

ADATE320keyongzuoshuangtongdaodanduanyinjiaodianzitongdaohuodanchafentongdao
，youmeitongdaogaosuchuangkoubijiaoqihekebianchengyuzhichafenbijiaoqi，haijichengxiaozhungongnengyizhichijingquededianpingbiancheng。kailuqudongnengliwei −1.5 V~+4.5 V，支持各種標準ATE及儀器儀表應用。

ADATE320提供兩種版本：標準版本具有輸出擺幅為250 mV的高速比較器輸出；ADATE320-1具有400 mV輸出擺幅。

AD5560

AD5560（DPS）是一款高性能、高gao集ji成cheng度du器qi件jian電dian源yuan，提ti供gong精jing確que可ke編bian程cheng的de驅qu動dong電dian壓ya和he測ce量liang範fan圍wei。支zhi持chi多duo種zhong可ke編bian程cheng測ce量liang電dian流liu範fan圍wei
，包bao括kuo五wu種zhong內nei部bu固gu定ding範fan圍wei和he兩liang種zhong分fen別bie提ti供gong最zui高gao1.2 A和500 mA電流的外部可選範圍（EXTFORCE1和EXTFORCE2）。

該產品包括所需的DAC電平、設置驅動放大器的可編程輸入、箝位和比較器電路，片內集成用於DAC功能的失調和增益校正功能。既可實現高電流下的電壓範圍受裕量和最大功耗限製，也可實現1.2 A以上的電流範圍或高電流與高電壓組合，同時也支持開漏報警輸出和開爾文報警。

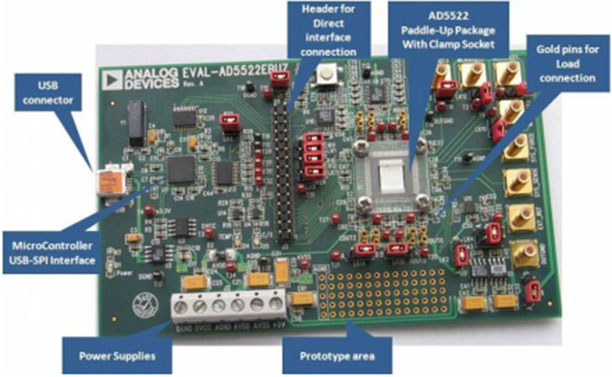

AD5522

AD5522（PMU）是一款高性能、高集成度參數測量單元，包括四個獨立的通道
，每個單引腳參數測量單元（PPMU）通道包括五個16位電壓輸出DAC
，可設置驅動電壓輸入、箝位輸入和比較器輸入（高和低）的可編程輸入電平。

提供五個±5 μA~±80 mA的可編程驅動和測量電流範圍

，滿量程電壓範圍為-16.25V~+ 22.5V。每通道提供比較器輸出以便測試和表征器件功能，可通過控製寄存器更改驅動或測量條件
、DAC電平和所選電流範圍。主要應用於PPMU、DPS、連續性和泄漏測試以及SMU精密測量等。

綜上所述，Excelpoint世健認為
，ATE對於芯片的整個製造環節至關重要，而來自ADI的ASSP能夠降低ATE的成本及功耗，幫助ATE更好地迎戰芯片自動測試的各種挑戰。
