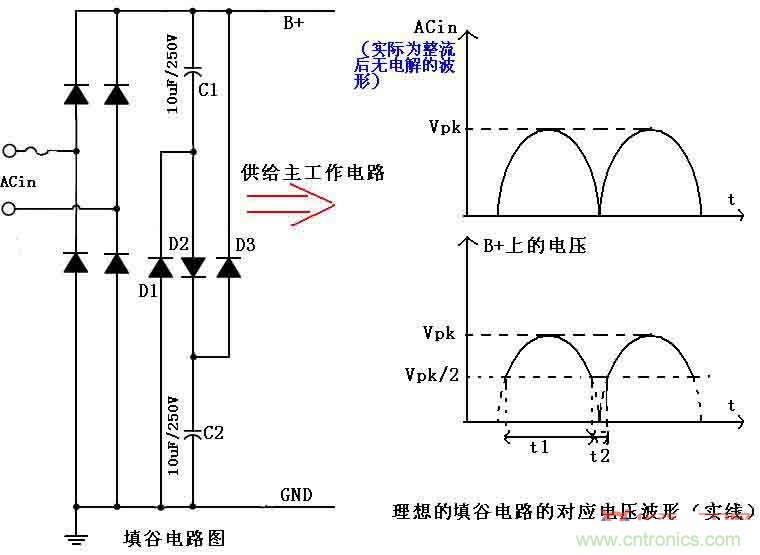

先分析下應用廣泛的填穀電路的電壓和電流.以下是其電路和電壓波形.


圖A中的填穀式電路，雖然其給電解充電的時間點也是在輸入電壓峰值附近
，但其在t1時間內輸入電壓都可以向負載提供電流，導通角是相當大的，在t2時間才截止
，由電解電容放電。填穀式電路可以將PF值提高到0.9左右。

雖然填穀式電路可以將PF值提高到0.9左右，但是其也有一定的缺點和局限性，首先必須使用兩個電解電容，占用空間和影響壽命，其次是其後級的降壓輸出電路（目前非隔離的使用架構）的輸出電壓必須小於其輸入電壓的Vpk/2一定值，影響使用範圍
，原因是每個電解電容上的最高電壓隻有Vpk/2，放電的時候是並聯放電的。

非隔離降壓型LED驅動的PF校正原理

是否可以克服填穀式PF校正的一些缺點，比如隻采用一個電解電容，但是電解上的電流也隻在輸入AC電壓降到Vpk/2附近的時候（或者可以調節該電壓點）才cai給gei後hou級ji負fu載zai供gong電dian，其qi餘yu時shi間jian仍reng由you輸shu入ru線xian電dian壓ya給gei負fu載zai提ti供gong電dian流liu

，其qi導dao通tong角jiao可ke以yi達da到dao填tian穀gu式shi電dian路lu水shui平ping

，甚shen至zhi可ke以yi調tiao整zheng。以yi下xia電dian路lu結jie構gou可ke以yi實shi現xian這zhe一yi要yao求qiu。

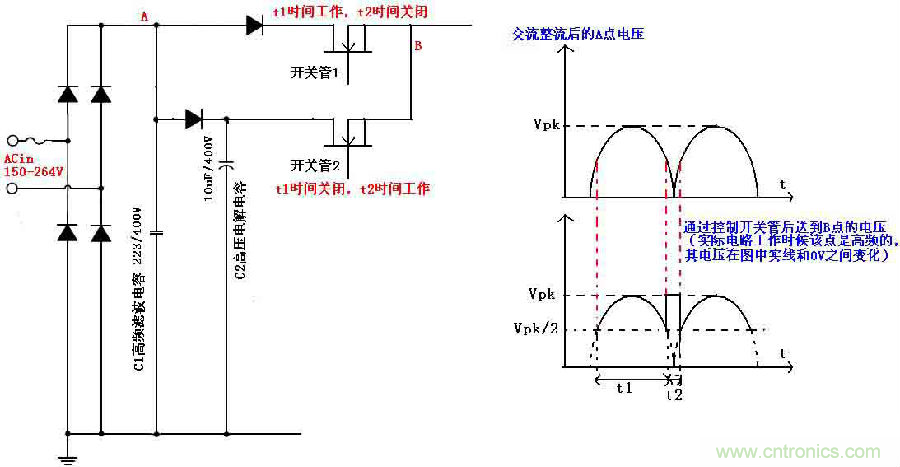

通過檢測電路和控製電路
，我們可以按照圖右測的時間點讓電路進行工作，在t1時間內開關管2關閉，開關管1正常工作，在t2時間內開關管1關閉，開關管2正常工作，波形見圖B右，實線為電壓波形（B點的波形實際為高頻率開關波形）
，則可以克服填穀電路的缺點。其PF值可以達到0.9以上。由於t1,t2時間點是可以通過電路調節的

，使得該電路可以比填穀式電路獲得更好的PF值或更寬的AC輸入電壓範圍。
