產品特性：

• 設計者提供了所需的全部材料
• 燈光麵板包含4串LED，每串有6個LED

應用範圍:

• 道路和工業照明

日前，Vishay宣布
，推出用於道路和工業高架照明應用的新款LED照明麵板 --- VLSL30和VLSL31，擴大了其光電產品組合。兩款開發套件為設計者提供了所需的全部材料，使他們能夠借助Vishay的固態照明解決方案加快設計進程。

除了4x6 LED麵mian板ban，開kai發fa套tao件jian還hai包bao括kuo反fan射she鏡jing和he驅qu動dong器qi模mo塊kuai，為wei設she計ji者zhe提ti供gong了le設she計ji所suo需xu的de基ji本ben工gong具ju，讓rang開kai發fa者zhe可ke以yi集ji中zhong精jing力li將jiang照zhao明ming產chan品pin快kuai速su上shang市shi，同tong時shi采cai用yong高gao能neng效xiao
、符合環保要求、長壽命的LED照明技術。

Vishay提供了兩款麵板供用戶選擇：VLSL30麵板采用冷色調的白光LED

，色溫範圍為5000K～7000K，光通量為2160流明；VLSL31麵板采用自然色的白光LED，色溫範圍為3800K～5000K

，光通量為1900流明。

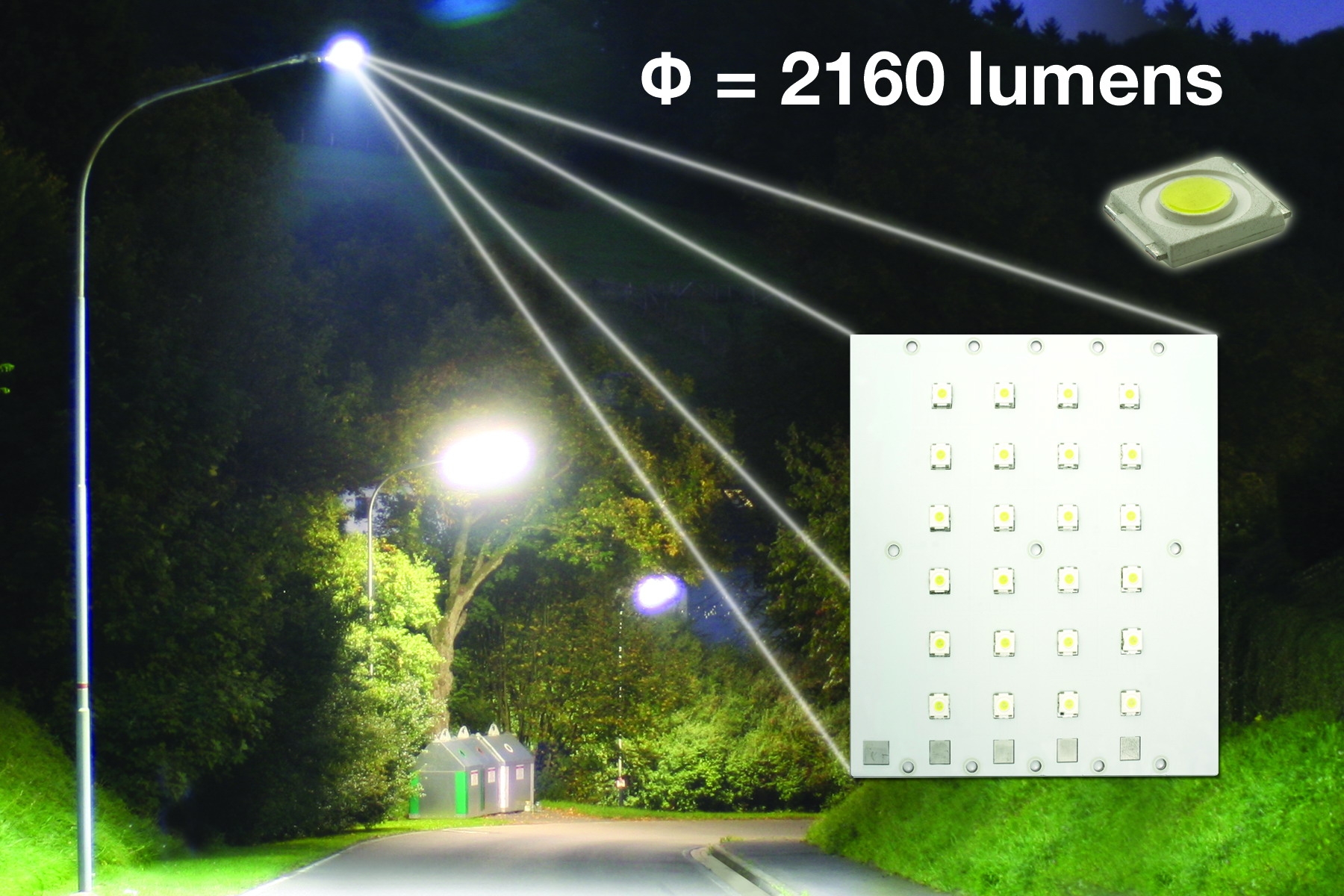

VLSL30和 VLSL31燈光麵板包含4串LED
，每串有6個LED，安裝在采用銅材的單麵單層PCB板上。PCB板上的銅基材能夠迅速把熱量從LED上傳導出去，擴大了LED的工作性能和壽命，而反光的白色表麵能夠反射少量的入射光。麵板的尺寸為135mmx121mm。

可選的VLSL3-DU驅動器的輸出功率高達56W
，具有8個升壓穩壓恒流通道，每個通道可支持6個LED。驅動器可為兩個燈具麵板供電
，具有反極性保護、閉環調整電流控製
，12VDC的de輸shu入ru帶dai有you欠qian壓ya和he過guo壓ya控kong製zhi，以yi及ji拋pao負fu載zai保bao護hu功gong能neng。用yong戶hu可ke以yi對dui每mei款kuan麵mian板ban進jin行xing編bian程cheng，根gen據ju來lai自zi環huan境jing光guang傳chuan感gan器qi的de信xin號hao做zuo出chu響xiang應ying。根gen據ju環huan境jing光guang的de等deng級ji，驅qu動dong器qi可ke以yi將jiang脈mai寬kuan調tiao製zhi設she定ding為wei100%、75%、50%和25%四個設定值中的一個。麵板還具有一個RS232輸入接口，控製器可以通過這個輸入接口進行定製編程。

鋁合金反射鏡可用來控製照明模式。如果不采用反射鏡，VLSL30和VLSL31功率模塊或燈光麵板在各個方向的視角是120°。如果使用VLSL-REFL01反射鏡，視角可以約束在一個方向上55°的範圍內。

麵板、驅動器和反射鏡是分開銷售的，或者是作為套件出售，以簡化開發流程。VSL30-LDK采用冷色調白光LED，VSL31-LDK采用自然色白光LED。每款套件提供1個燈光麵板、5個反射鏡和1個驅動器。
