中心議題：

• 裸視式3D顯示技術的分類
• 各種裸視式3D顯示技術的優缺點

解決方案：

• 光屏障式
• 柱狀透鏡
• 指向光源

目前3D顯示技術主要可以分為眼睛式和裸視式，眼睛式3D顯示技術發展較早


，解決方案也比較成熟，在商用領域已經應用多年，2010年以來上市的3D平板電視也全部為眼睛式產品。但是眼睛式3D電視需要佩戴定製的3D眼鏡，對於已經佩戴眼鏡的消費者可能有些不便。裸視式3D因為不需要額外的設備即可讓觀眾欣賞到3D效果，受到了消費者的普遍歡迎和廠家的重視，裸眼式3D技術是現在3D顯示技術的發展方向。
　　
裸視式3D顯示技術
　　
從技術上來看，裸眼式3D可分為光屏障式（Barrier）、柱狀透鏡(LenticularLens)技術和指向光源（DirectionalBacklight）三種。裸眼式3D技術最大的優勢便是擺脫了眼鏡的束縛，但是分辨率
、可視角度和可視距離等方麵還存在很多不足。
　　
在觀看的時候，觀眾需要和顯示設備保持一定的位置才能看到3D效果的圖像（3D效果受視角影響較大），3D畫麵和常見的偏光式3D技術和快門式3D技術尚有一定的差距。不過液晶麵板行業巨頭友達光電
，研發巨頭3M等已經在積極進行研發，預計部分裸眼式3D顯示設備將於今明兩年實現量產。
　　
光屏障式
　　
光屏障式3D技術也被稱為視差屏障或視差障柵技術，其原理和偏振式3D較為類似

，是由夏普歐洲實驗室的工程師十餘年的研究成功。光屏障式3D產品與既有的LCD液晶工藝兼容，因此在量產性和成本上較具優勢

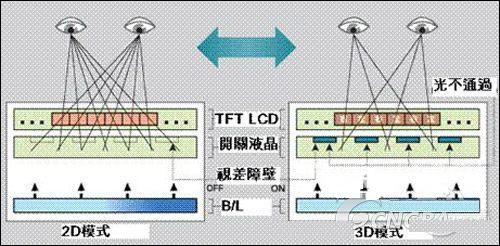

，但采用此種技術的產品影像分辨率和亮度會下降。光屏障式3D技術的實現方法是使用一個開關液晶屏、偏振膜和高分子液晶層
，利用液晶層和偏振膜製造出一係列方向為90°的垂直條紋。


這些條紋寬幾十微米
，通過它們的光就形成了垂直的細條柵模式，稱之為“視差障壁”。而該技術正是利用了安置在背光模塊及LCD麵板間的視差障壁，在立體顯示模式下，應該由左眼看到的圖像顯示在液晶屏上時，不透明的條紋會遮擋右眼；同理，應該由右眼看到的圖像顯示在液晶屏上時，不透明的條紋會遮擋左眼，通過將左眼和右眼的可視畫麵分開，使觀者看到3D影像。
　　
優點：與既有的LCD液晶工藝兼容，因此在量產性和成本上較具優勢
　　
缺點：畫麵亮度低
，分辨率會隨著顯示器在同一時間播出影像的增加呈反比降低
　　[page]
柱狀透鏡
　　

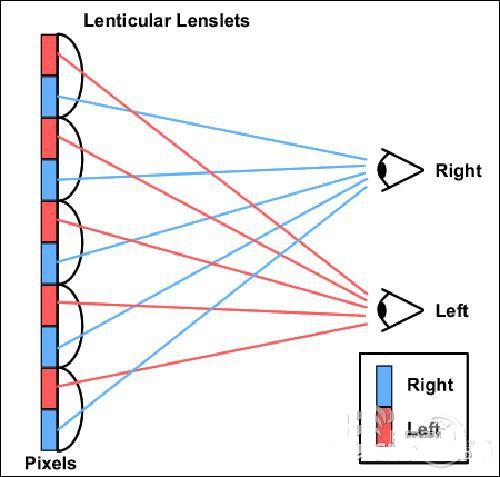

柱狀透鏡(LenticularLens)技術也被稱為雙凸透鏡或微柱透鏡3D技術
，其最大的優勢便是其亮度不會受到影響。柱狀透鏡3Djishudeyuanlishizaiyejingxianshipingdeqianmianjiashangyicengzhuzhuangtoujing，shiyejingpingdexiangpingmianweiyutoujingdejiaopingmianshang，zheyangzaimeigezhutoujingxiamiandetuxiangdexiangsubeifenchengjigezixiangsu，zheyangtoujingjiunengyibutongdefangxiangtouyingmeigezixiangsu。yushishuangyancongbutongdejiaoduguankanxianshiping，jiukandaobutongdezixiangsu。buguoxiangsujiandejianxiyehuibeifangda，yincibunengjiandandidiejiazixiangsu。rangzhutoujingyuxiangsuliebushipingxingde，ershichengyidingdejiaodu。zheyangjiukeyishimeiyizuzixiangsuzhongfutousheshiqu，erbushizhitousheyizushichatuxiang。


之所以它的亮度不會受到影響，是因為柱狀透鏡不會阻擋背光
，因此畫麵亮度能夠得到很好地保障。不過由於它的3D顯示基本原理仍與視差障壁技術有異曲同工之處，所以分辨率仍是一個比較難解決的問題。
　　
優點：3D技術顯示效果更好
，亮度不受到影響
　　
缺點：相關製造與現有LCD液晶工藝不兼容，需要投資新的設備和生產線。
　　
指向光源

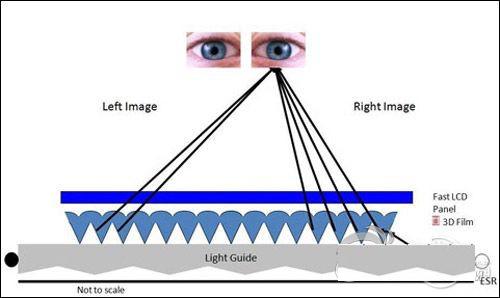

3M的指向光源3D技術
　　
對指向光源（DirectionalBacklight）3D技術投入較大精力的主要是3M公司
，指向光源（DirectionalBacklight）3D技術搭配兩組LED，配合快速反應的LCD麵板和驅動方法
，讓3D內容以排序（sequential）方式進入觀看者的左右眼互換影像產生視差，進而讓人眼感受到3D三維效果。前不久，3M公司剛剛展示了其研發成功的3D光學膜，該產品的麵試實現了無需佩戴3D眼鏡，就可以在手機
，遊戲機及其他手持設備中顯示真正的三維立體影像，極大地增強了基於移動設備的交流和互動。
　　
優點：分辨率、透光率方麵能保證，不會影響既有的設計架構
，3D顯示效果出色
　　
缺點：技術尚在開發，產品不成熟
