中心議題：

• 液晶成象原理
• 區域亮度控製方案
• 無濾色片的背光係統工作原理
• 場順序的工作時序
• 背光板成本分析對比

在國外各大液晶電視巨頭廠商發布的新品中，RGB-LED(三色LED背光，不同與我們平時所說的白色LED區別，詳細內容可點擊這裏了解)背光係統憑借耗電低
、色度純、壽命長

、體積小
、響應時間快等多項優勢幾乎已被全數應用這些廠商的新品中。順應平板電視輕薄化、大屏幕化、高畫質化的發展趨勢，RGB-LED背光係統結合自身的諸多優勢勢必逐步將傳統CCFL背光係統從液晶電視中替代。
　　
回顧國內市場，最先與大家見麵的RGB-LED背機型隻有索尼和三星兩家的70英寸機型，高昂的價格隻能讓消費者更多地去敬仰這些產品，而無法通過實際的使用去體會到RGB-LED背光係統為液晶電視縮帶來的一股全新技術變革。鑒於全新的RGB-LED背光係統將在明年逐步成為引領液晶電視市場發展的主要技術，僅以此文向大家揭示LED背光係統對於液晶電視發展所起到的重要作用。

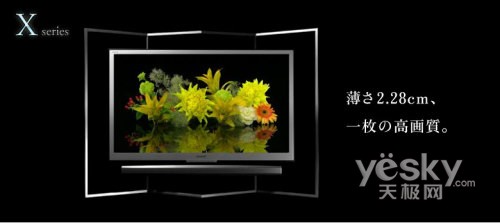

即將發布的旗艦機型XS1係列
，采用全新RGB-LED背光技術
　　
LED發展回眸一瞬：從筆記本電腦起家QualiaTV太超前的觀念即將結束
　　
“在LED背光技術發展之初
，該技術的成本及優勢還在經受LCDTV和顯示器製造商權衡時，LED的優勢尚有許多不確定之處。這也是報告中對LED背光源市場預測保守的主要原因。”DisplaySearch顯示技術部門負責人SteveJurichich解釋說。
　　
索尼2004年推出極高端LED背光QualiaTV而遭遇滑鐵盧的教訓讓製造商們行動更加謹慎。畢竟這一擁有450顆單個RGB-LED的Qualia電視太超前了
，也太昂貴了。也就從那時起，白色LED背光模組的市場被大大局限在筆記本電腦和便攜式PC上，白色LED在這些應用中占有非常明顯的優勢。如耗能低
，在長距離飛行中可大大延長筆記本電腦的工作時間。
　　
從2005年起，包括索尼11英寸的VAIO
、Fujitsu-Siemens10.6英寸的handheld，以及東芝的LibrettoU100(首款LED屏筆記本)在內的筆記本電腦LED屏獲得了比QualiaTV更大的成功。
　　
而通過近兩三年的快速發展，LED背光技術是目前條件下
，可以大幅度改進液晶電視成像質量的一種突破性技術手段。雖然這項技術在2007年還屬於起步階段，但是由於索尼和三星的積極努力
，目前市麵上已經出現了真正商用化的成品RGB-LED背光電視，而它們表現出來的強大性能，不僅讓任何一款現有的液晶電視臣服
，也給廣大消費者帶來了對未來美好的憧憬和向往。
　　
在TV應用中，RGB-LED與CCFL背光源相比

，最主要的優勢為顯色性，尤以紅色為甚。這是由於CCFL發出的紅光比綠、藍光要弱。當然，CCFL製造商並未坐以待斃，而是在積極改進CCFL技術，並已獲得性能突破。

[page]

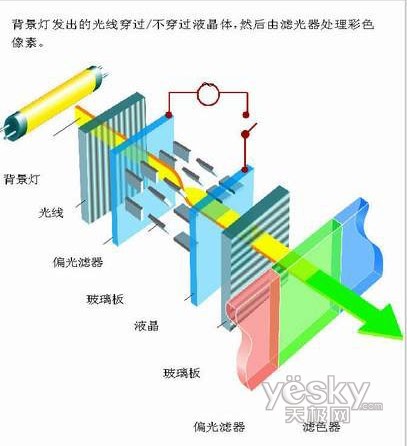

液晶成象原理
　　
LED背光液晶的出現

，和液晶電視的顯示原理息息相關。從結構上看，液晶電視的核心部件——液晶麵板是由多層部件組成，主要由位於最底層的背光源、中間的液態晶體層和最外側RGB濾(lv)光(guang)膜(mo)組(zu)成(cheng)。由(you)於(yu)液(ye)態(tai)晶(jing)體(ti)層(ceng)本(ben)身(shen)並(bing)沒(mei)有(you)任(ren)何(he)發(fa)光(guang)能(neng)力(li)，所(suo)以(yi)液(ye)晶(jing)電(dian)視(shi)表(biao)現(xian)出(chu)的(de)色(se)彩(cai)其(qi)實(shi)主(zhu)要(yao)取(qu)決(jue)於(yu)液(ye)晶(jing)麵(mian)板(ban)最(zui)後(hou)側(ce)背(bei)光(guang)源(yuan)係(xi)統(tong)的(de)性(xing)能(neng)。

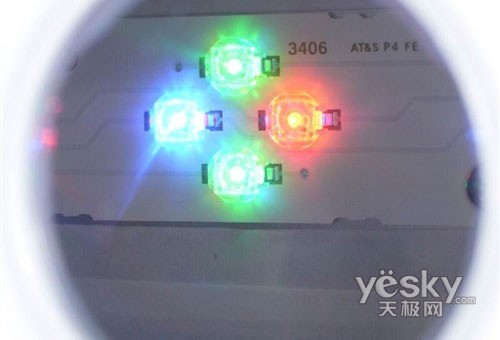

索尼70X300A上使用的RGB-LED背光單元放大圖，每一組由2個綠光
、1個紅光和1個藍光LED元件組成
　　
而被稱之為第四代照明技術的LED光源
，是繼白熾燈、熒光燈之後的最新一代發光技術，具有耗電低
、亮度純
、壽命長、體積小、響應時間快的特點
，因此用在液晶電視上後，可以大大改善液晶電視的色域範圍小、對比度低
、使用壽命短的問題

，把液晶電視的整體性能提升到一個全新的高度。

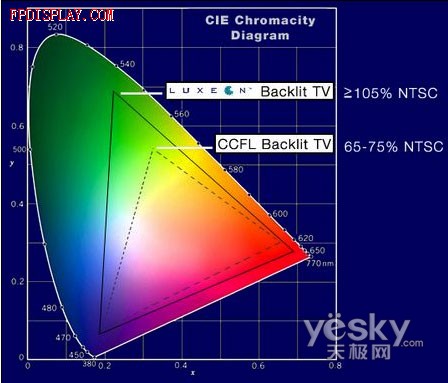

采用RGB-LED背光係統的液晶電視在色彩表現方麵遠高於采用CCFL的液晶電視
　　
更為精準的區域亮度控製
　　
采用LED背bei光guang時shi，過guo去qu存cun在zai一yi個ge如ru何he使shi屏ping幕mu的de亮liang度du均jun勻yun的de問wen題ti，通tong過guo采cai用yong區qu域yu亮liang度du控kong製zhi不bu但dan能neng夠gou解jie決jue亮liang度du均jun勻yun的de問wen題ti，而er且qie還hai可ke進jin一yi步bu降jiang低di背bei光guang功gong耗hao。這zhe是shi因yin為wei實shi際ji的de圖tu像xiang在zai每mei個ge具ju體ti部bu位wei的de亮liang度du是shi不bu一yi樣yang的de，可ke能neng有you的de區qu域yu較jiao亮liang、有的區域較暗，所以完全沒有必要在整個屏幕采用均勻亮度的背光
，可以采用根據圖象內容決定的區域亮度控製。實現方法是：將整個屏幕分隔為例如20個等份

，根據圖象內容測出其最高亮度，確決該區域所需的背光亮度，然後對該區域的背光LED亮度利用PWM技ji術shu進jin行xing實shi時shi控kong製zhi，從cong而er實shi現xian節jie能neng的de目mu的de。在zai采cai用yong背bei光guang的de區qu域yu亮liang度du控kong製zhi以yi後hou
，該gai區qu域yu的de圖tu象xiang信xin號hao也ye應ying加jia以yi相xiang應ying的de補bu償chang
，以yi免mian產chan生sheng亮liang度du失shi真zhen。
　　
顯然，CCFL背光是不可能實現這種區域亮度控製的，一方麵是因為CCFL的形狀是長條形，根本無法按屏幕分成20個等份的區域;另一方麵則是因為它的亮度也不可能按照圖象的內容進行快速調整。不過，在采用LED作為區域亮度控製時，隻能采用直下式背光
，而不能采用側射式。
[page]
無濾色片的背光係統如何工作?
　　
采用了RGB-LED背光源的液晶電視，可以通過采用合理的場序(FieldSequential)技術，利用人類的視覺暫停效應，直接利用RGB三色光源實現最終混色，達到全彩顯示的效果。而通過對一副完整彩色畫麵中紅綠、紅藍色彩的交替顯示技術，能避免藍綠像素幹擾的問題，進一步提高電視的色域範圍，達到接近122%等比NTSC色域的標準。

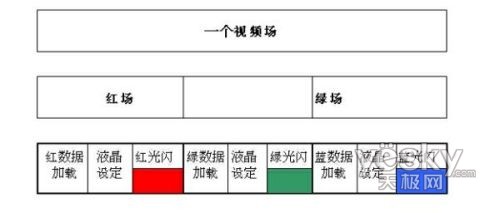

場順序的工作時序
　　
想要直接用RGB的LED來取代濾色片看上去好像很簡單，其實是不可能的。因為濾色片是把每一個像素都分成三種不同顏色的子像素，如果直接用三種顏色的LED來取代濾色片
，就必須采用小到和子像素尺寸一樣大的LED來照射每一個子像素
，才不會使紅光照到綠光的子像素上。這樣，LED的個數就要幾百萬個之多。為維持像素數不變，唯一的方法是重複使用這些像素，也就是采用時分複用製。這樣隻要順序地發射出紅光、綠光、藍光，同時控製每個像素的薄膜晶體管(TFT)，使其相應地按照該像素在這種顏色時所應當具有的的強度來開啟液晶光閥。但是，要順序地發出紅、綠
、藍(lan)三(san)種(zhong)顏(yan)色(se)，並(bing)能(neng)形(xing)成(cheng)一(yi)個(ge)彩(cai)色(se)的(de)視(shi)頻(pin)圖(tu)象(xiang)，就(jiu)必(bi)須(xu)利(li)用(yong)人(ren)眼(yan)的(de)視(shi)覺(jiao)殘(can)留(liu)作(zuo)用(yong)。隻(zhi)要(yao)這(zhe)三(san)種(zhong)顏(yan)色(se)順(shun)序(xu)重(zhong)複(fu)的(de)周(zhou)期(qi)小(xiao)於(yu)人(ren)眼(yan)的(de)視(shi)覺(jiao)殘(can)留(liu)時(shi)間(jian)
，就(jiu)可(ke)以(yi)在(zai)人(ren)們(men)的(de)大(da)腦(nao)中(zhong)形(xing)成(cheng)一(yi)個(ge)彩(cai)色(se)的(de)圖(tu)象(xiang)。視(shi)覺(jiao)殘(can)留(liu)時(shi)間(jian)實(shi)際(ji)上(shang)就(jiu)是(shi)電(dian)視(shi)的(de)場(chang)頻(pin)周(zhou)期(qi)
，在(zai)PAL製中為五十分之一秒。這也就要求在五十分之一秒的時間內必須完成紅
、綠、藍三個圖象的顯示。因此，這種方式被稱為“場順序”體製，也有人稱之為“色順序”體製。
　　
沒有濾色片能帶來更高的光利用率
　　
首先

，這種方法省去了彩色濾色片，而濾色片是光能的主要吸收者，它會損失光能70%以上。下圖表明了光能從光源出發以後所受到的損失。

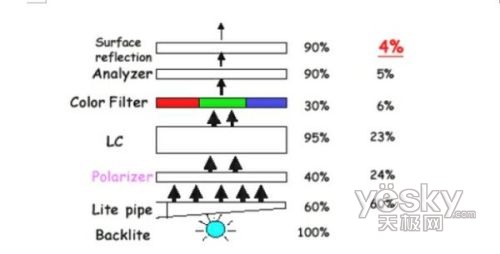

從背光源發出的光能損失
　　
拿掉濾色片以後，不但能免除了濾色片70%的光能損失，而且還可以節省濾色片的成本。濾色片的成本在總成本中占19%，是相當可觀的一部分。實際上，省去濾色片以後
，還可以提高成品率，減少生產時間，這些無形的改進都十分重要。

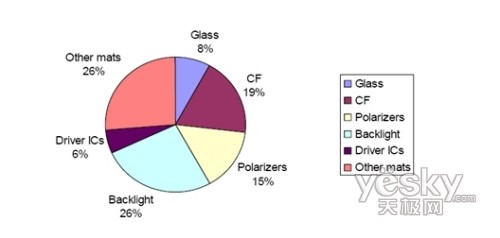

背光板成本分析
　　
RGB-LED綜合優勢明顯
　　
其中背光源的25%成本是基於CCFL的數據
，如果采用LED作為背光源，它所占的成本將大大超過這個比例
，大約要占到50%的成本。采用場順序製以後，拿掉了濾色片就相當於發光效率提高了70%，這是非常可觀的。這意味著LED的數量可以減少70%，LED的成本就可以減少70%。而且LED數量減少70%以後，其發熱量可以減少70%
，耗電也可以減少70%。

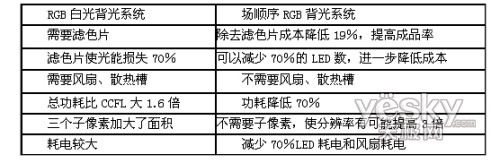

RGB-LED與白色LED背光係統比較
　　
夏普即將在全球同步發行的AQUOSXS1已成為目前液晶電視界最大的焦點。該係列液晶電視采用了夏普新一代液晶麵板，由新開發的RGB-LED背光源替代了傳統的RGB-LED背光源，色域表現達到了驚人的150%(NTSC色域比)
，動態對比度達到100萬:1，可以將黑色表現到極致，平均亮度450流明。
　　
該係列上市之初將有65與52兩個尺寸型號，由於新搭載的RGB-LED背光係統，有效降低了XS1係列液晶電視的背光係統體積，該機型最薄處僅2.28cm，最厚處也隻有6.04cm。同時，搭載的LED單元達到1000個以上，能更為精準地控製畫麵中每一部分的亮度。
　　
尤其出色之處是XS1係列擁有更廣闊的色彩再現範圍，大幅提高了在光線較暗的視聽環境下的色彩再現度，盡顯更加鮮豔靈動的色彩。XS1係列液晶電視采用了超薄外觀設計，實現了機身最薄處僅為為1英寸(2.3cm)
，並且四緣采用了現代風格高級加工的金屬材質，內置了由先鋒提供技術支持、5個喇叭組成的2.1的音響係統，音頻效果突破了以往超薄平板電視的極限。此外，這兩款電視的電力消耗也比普通液晶電視減少了26%。
　　
采用LED作為液晶電視的背光已經是不可逆轉的潮流。根據InsightMedia在2006年作出的估計
，用LED背光的LCDTV將在2010年超過CCFL背光的液晶電視機。雖然現階段LED相對於CCFL還不能算是完美無缺，最大問題在於發光效率偏低，CCFL通常在80~100流明/瓦
，而LED的發光效率隻有60～80流明/瓦。但由於CCFL是圓柱形，它所發出的光是無方向性的。當它放在LCD屏幕下方時

，盡管采用半圓形反光鏡
，但可以認為仍然有相當多的一部分光被浪費掉了。而LED通常采用側光輻射，它的光可以比較有效地利用。
　　
另外，即將在液晶電視中規模化應用的RGBLED背光係統，相對傳統白色LED背光係統省去濾色片後
，在大幅提高整體光源利用率的前提下，即使LED的發光最大值略低於CCFL，但CCFL係統可憐的光利用率，致使RGBLED係統總體光利用率仍然比CCFL高
，而且LED的本身發光效率還在逐年提高。
