這是一款線性LED驅動設計，用於驅動6串LED信號燈
，每串包含4隻串聯LED。每串LED負載具有獨立的陽極接點
，陰極連接在一起。該電路采用汽車電池供電，最低電壓為10V，最高電壓為28V
，能夠為每串LED提供350mA電流。

由於使用共陰極架構
，檢流電阻必須放置在LED串的陽極端。LED驅動器(MAX16836)電流檢測輸入端的最大共模電壓限製在4V，因此，檢流電阻兩端的電壓必須經過電平轉換，以地為參考，以符合驅動器的要求。一對PNP晶體管把LED檢流電阻的電壓轉換成以GND為參考的電壓

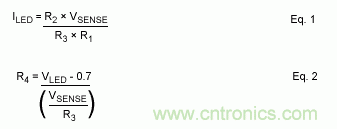

，送入MAX16836電流檢測引腳。下式提供了R1
、R2、R3和R4 (電路圖中U1部分)的計算值：

其中，VSENSE是IC的電流檢測電壓(200mV)。

當LED串的電壓處於最小值(7.6V)
，而輸入電壓處於最大值(28V)時

，LED驅動電路功耗最大，大於7W。僅通過電路板散熱很難耗散如此大的熱量
，所以，在高輸入電壓情況下，必須使用低占空比(低至25%)的調光信號驅動UNIVERSAL DIM輸入，以降低驅動器的功耗。

本參考設計具有獨立的使能信號
，可分別控製每串LED。

圖1給出了電路原理圖

，表1提供了材料清單(BOM)。以下為電氣輸入要求和輸出特性。


圖1:驅動器設計原理圖

VIN：11V至28V
PWMIN：10%至100%
VLED配置：7.6VDC (最小值)至10VDC (最大值)，350mA


圖2：材料清單
