係統采用單片機為控製器，用熱釋人體紅外傳感器和(he)光(guang)照(zhao)強(qiang)度(du)傳(chuan)感(gan)係(xi)統(tong)來(lai)檢(jian)測(ce)室(shi)內(nei)有(you)無(wu)人(ren)員(yuan)及(ji)室(shi)內(nei)光(guang)強(qiang)，提(ti)出(chu)了(le)一(yi)個(ge)智(zhi)能(neng)照(zhao)明(ming)控(kong)製(zhi)係(xi)統(tong)的(de)原(yuan)理(li)框(kuang)圖(tu)
，並(bing)在(zai)此(ci)基(ji)礎(chu)上(shang)設(she)計(ji)了(le)智(zhi)能(neng)照(zhao)明(ming)控(kong)製(zhi)係(xi)統(tong)的(de)部(bu)分(fen)硬(ying)件(jian)電(dian)路(lu)，該(gai)係(xi)統(tong)采(cai)用(yong)模(mo)塊(kuai)化(hua)結(jie)構(gou)設(she)計(ji)
，條(tiao)理(li)清(qing)晰(xi)

，便(bian)於(yu)改(gai)進(jin)和(he)擴(kuo)充(chong)。同(tong)時(shi)還(hai)具(ju)有(you)體(ti)積(ji)小(xiao)
，控(kong)製(zhi)方(fang)便(bian)，可(ke)靠(kao)性(xing)高(gao)等(deng)優(you)點(dian)，可(ke)以(yi)滿(man)足(zu)辦(ban)公(gong)場(chang)所(suo)智(zhi)能(neng)照(zhao)明(ming)控(kong)製(zhi)的(de)要(yao)求(qiu)，以(yi)達(da)到(dao)節(jie)能(neng)目(mu)的(de)。

　　

　　

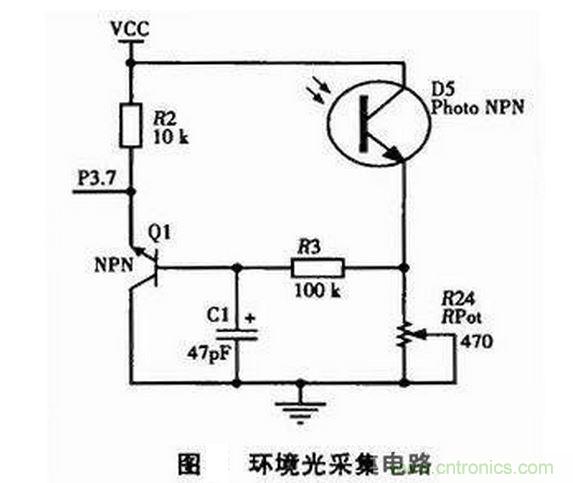

室內環境光采集電路如圖2所示。工作原理為當辦公場所室內自然光光照強度高於一定程度時（即設定參數）
，則光敏三極管D5呈現低阻狀態即小於1 kΩ，三極管Q1的基極電壓將增大
，使三極管Q1飽和導通，就會使三極管Q1集電極輸出低電平
，不參與其工作。當辦公場所室內自然光光照強度小於一定程度時（即設定參數）
，則光敏三極管D5呈現高阻狀態大於100 kΩ，使三極管Q1截止，Q1的集電極輸出高電平，參與其電路工作。其中可變電阻R24是作為調節室內環境光光照強弱靈敏度參數的器件，其阻值的大小
，將會是三極管Q1在不同的室內環境光照強度參數下導通，而R3
、C1組成的電路是防止外界幹擾而設計的，具有防幹擾的作用。



　　

探測人體是否在辦公場所室內時，探測人體是否存在的熱釋電紅外傳感器要具有靈敏度高、穩定性好
、抗幹擾性強、具有延時性好的功能，選取時應根據辦公場所的工作時間等因素而定，通常選用HT-208型號的熱釋電紅外傳感器

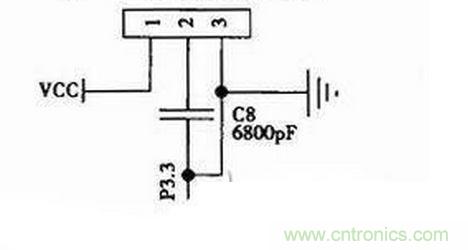

，根據此芯片的功能特點設計的人體信號采集電路如圖3所示。其中的熱釋電紅外傳感器的1 號端引腳外接電源信號，2號端引腳外接采集信號
，常要接一個電容量為6800pF的電容器與3號端引腳相連接
，而3號端引腳是外接地的，所以熱釋電紅外傳感器是用2號端引腳與單片機AT89S52的P3．3引腳端相連接的，而為了增強信號采集的穩定性即熱釋電紅外傳感器探測的穩定可靠，常在單片機的引腳端口處再接一個100 kΩ的上拉電阻。

　　

　　

在該電路中有看門狗定時器、自動複位

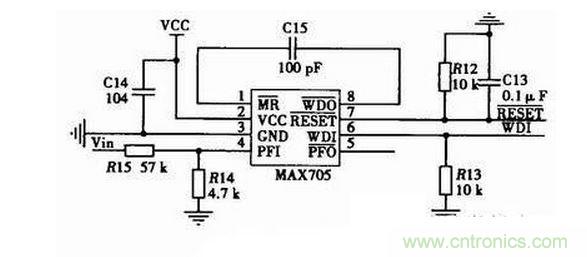

、電壓門限監測的功能，在係統上電、掉電和供電電壓不足時，單片機和總線邏輯狀態是不確定的，會使MAX705芯片的 RESET引腳端輸出複位信號給單片機使單片機維持在複位狀態，以避免控製的錯誤。電路如圖4所示。為了使複位更加可靠，在複位輸出端外接一個10 k的上拉電阻
，並與AT89C52的複位端相連。所以在VCC端的電壓低於複位電壓時，係統就保持在複位狀態。為檢測電源電壓將電源Vin與PFI引腳端相連接，在PFI端的電壓低於1．24 V時
，就由PFO端輸出示警信號，而WDI端是由內部定時器控製，當WDI為低電平時，為該係統提供保護，才可避免因死機、程序跑飛、死鎖等情況的發生，使係統正常工作。

本係統是以AT89S52單片機為主控核心，以環境光強弱信號、人(ren)體(ti)存(cun)在(zai)狀(zhuang)況(kuang)為(wei)主(zhu)要(yao)的(de)輸(shu)入(ru)參(can)數(shu)，通(tong)過(guo)相(xiang)關(guan)電(dian)路(lu)的(de)驅(qu)動(dong)，實(shi)現(xian)辦(ban)公(gong)場(chang)所(suo)照(zhao)明(ming)日(ri)光(guang)燈(deng)的(de)智(zhi)能(neng)控(kong)製(zhi)，它(ta)比(bi)傳(chuan)統(tong)人(ren)式(shi)的(de)人(ren)工(gong)管(guan)理(li)辦(ban)公(gong)場(chang)所(suo)的(de)燈(deng)光(guang)更(geng)加(jia)合(he)理(li)、更有效地提高了自然光在辦公場所裏的利用，避免了電能源浪費
；同時本係統加入了時間控製參數
，使辦公場所裏的燈光控製更加符合工作作息時間。
