520泡妞神器DIY：絢麗的交互式心情燈

發布時間：2015-05-13 責任編輯：sherry

【導讀】520馬上就要到了，又到了一個表白的季節！屌絲們用什麼表白呢？本次DIY帶來的一款能夠根據壞境變化改變顏色的心情燈，其中有一個內置時鍾、麥克風和溫度傳感器。本項目基於Arduino開發，做一個送妹子應該很不錯吧。

心情燈

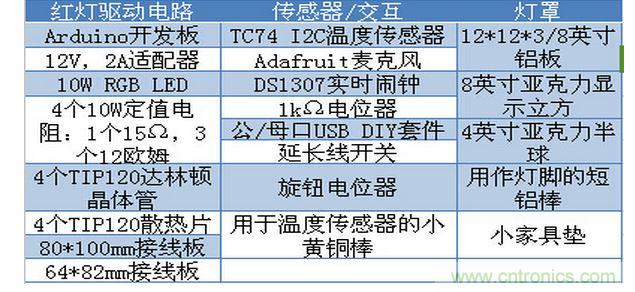

首先當然是收集材料。

DIY心情燈

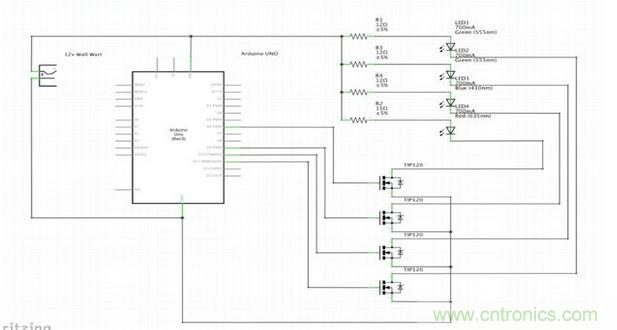

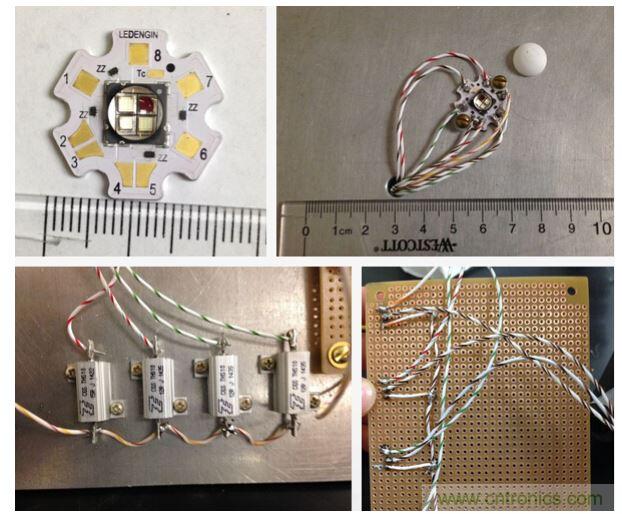

然後是準備電路：這是LED驅動電路。

DIY心情燈

然後按照電路接好。

DIY心情燈

[page]

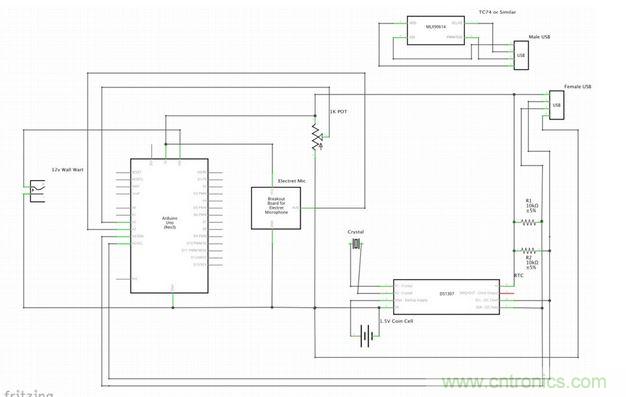

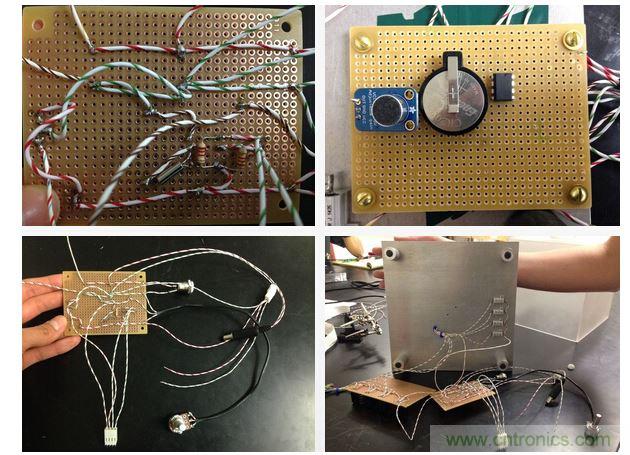

接著搭建電源和傳感器電路。

DIY心情燈

繼續搭建。

DIY心情燈

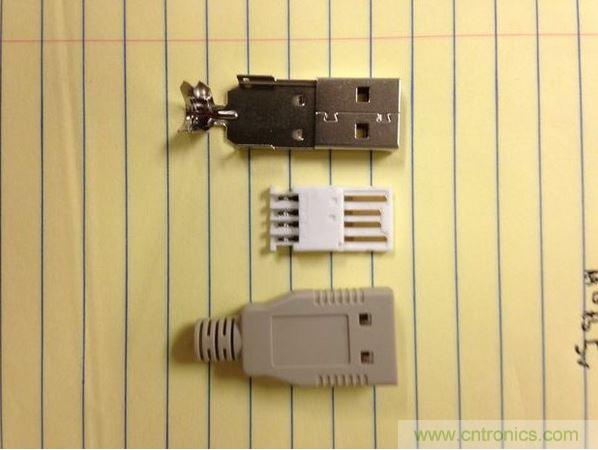

拆開USB接口備用。

DIY心情燈

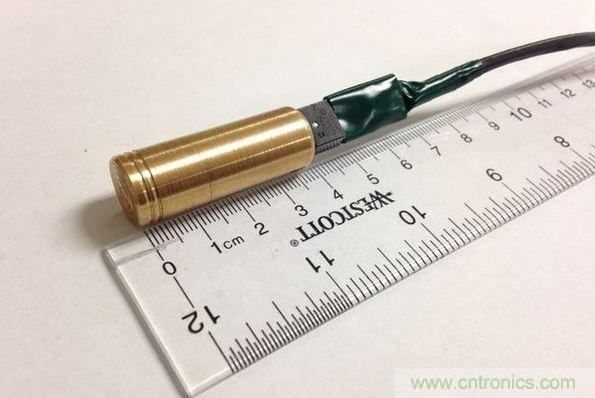

溫度傳感器通過USB進行連接，這樣做的目的是可以方便地更換其它你需要的傳感器。

DIY心情燈

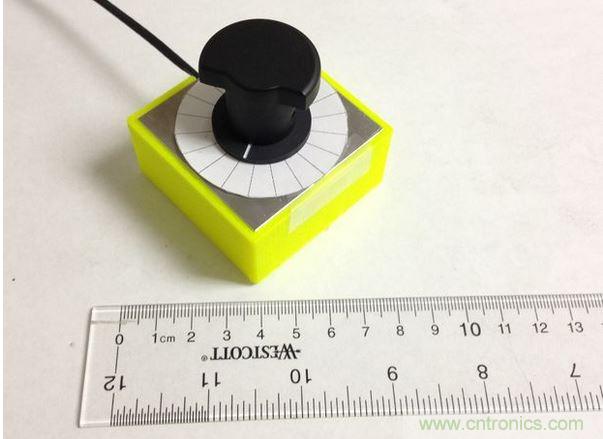

製造控製旋鈕：控製旋鈕可以用來選擇燈的工作模式，因為我們設計的燈具有很多不同的功能，一個方便快捷的選

[page]

擇方式是必須的。

DIY心情燈

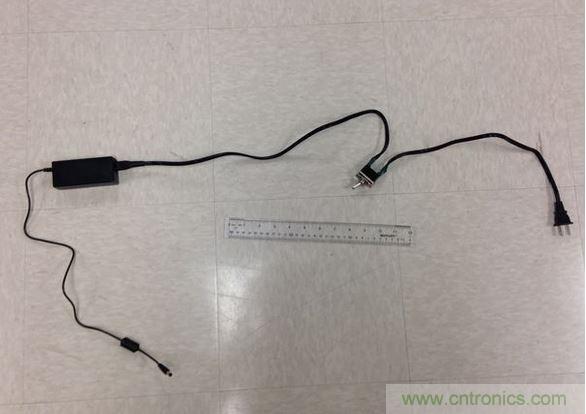

適配器與開關，適配器的輸出是12V 2A。

DIY心情燈

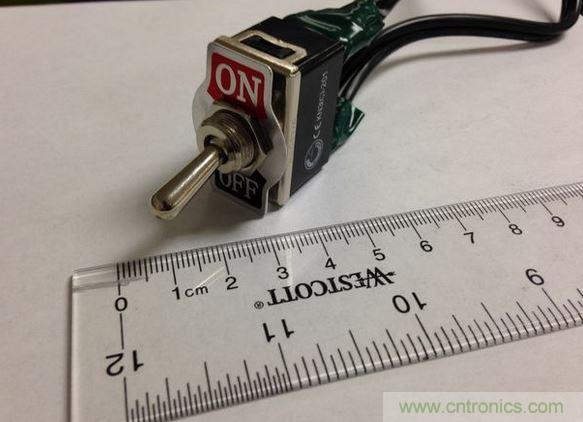

開關。

DIY心情燈

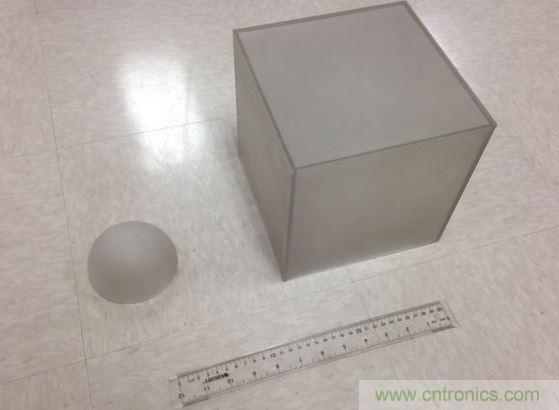

燈罩，半透明的效果是必要的，這樣才夠浪漫。

DIY心情燈

[page]

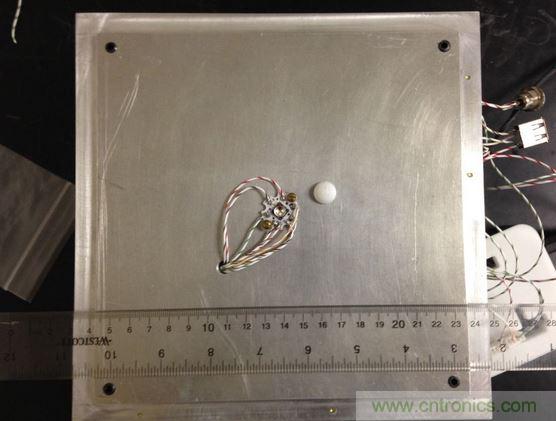

將LED燈粘連在鋁板上。

DIY心情燈

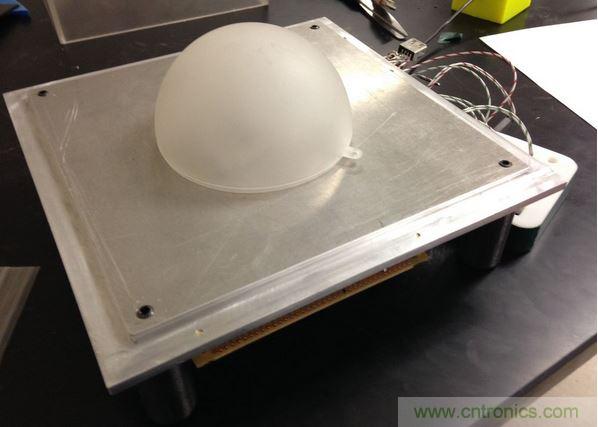

首先覆蓋上半球形燈罩。

DIY心情燈

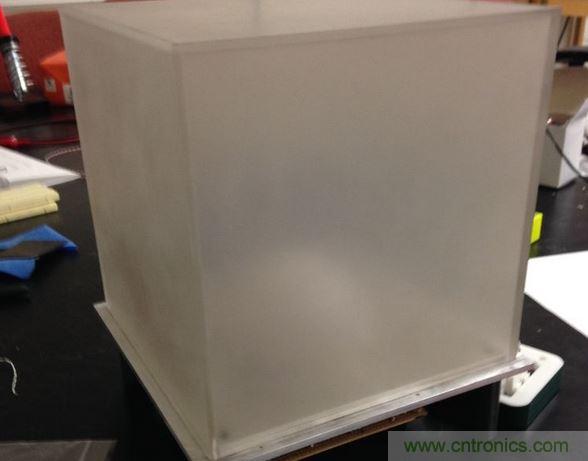

然後是立方體燈罩。

DIY心情燈

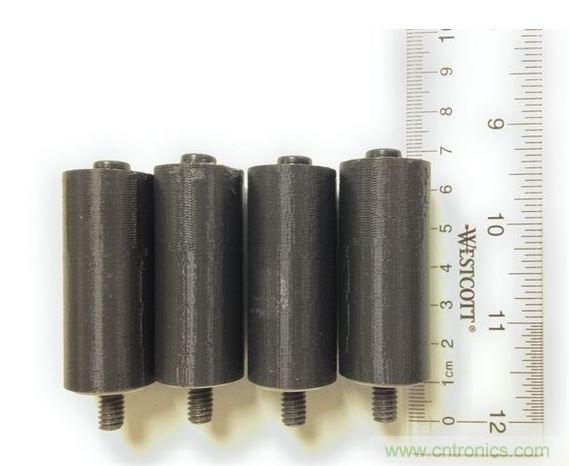

燈架的支撐柱。

DIY心情燈

[page]

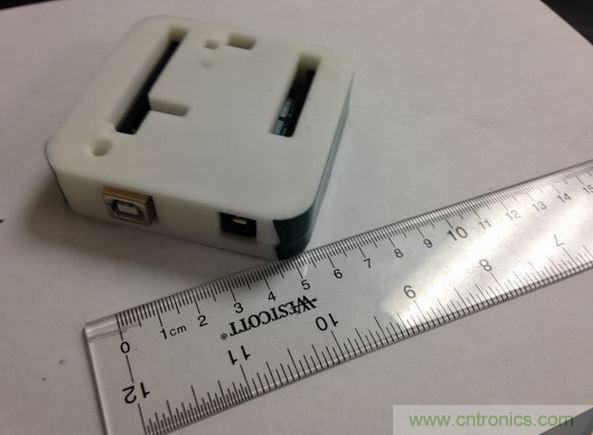

開發板盒。

DIY心情燈

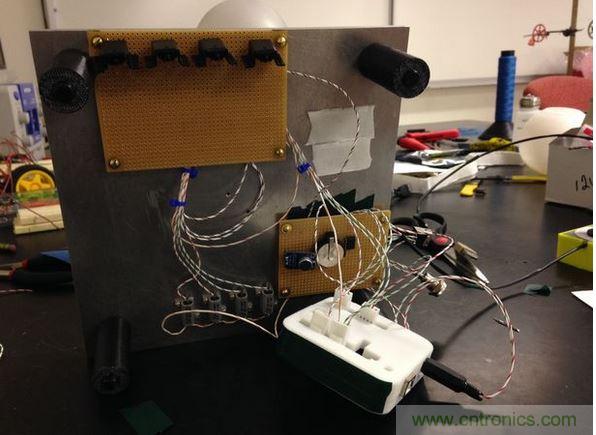

其它的主要電子件都位於鋁板下方，這是基於美觀度的考量。

DIY心情燈

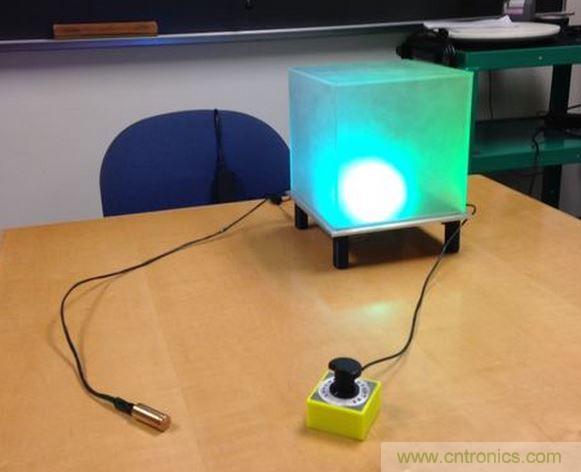

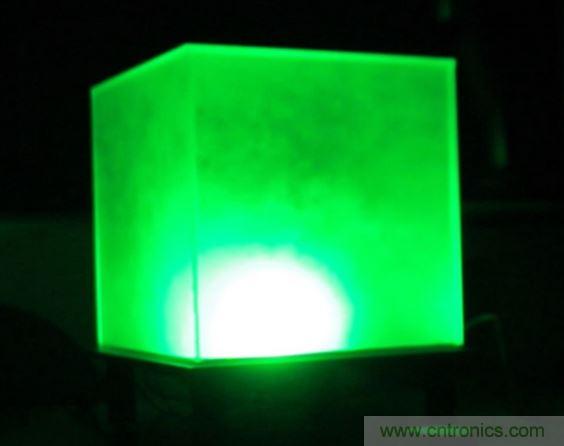

大功告成，測試一下。

DIY心情燈

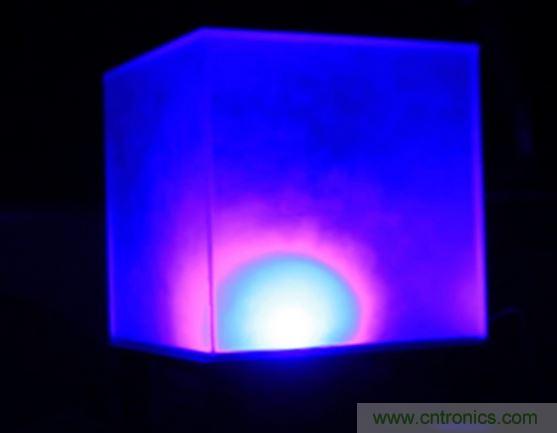

有多種模式：可以設置RGB單色切換、隨機色彩、呼吸燈、炫彩閃動，發光強度隨壞境音量大小和溫度高低而變化…

…

DIY心情燈

程序地址：http://www.instructables.com/files/orig/FFB/RBJU/I9B6IM8V/FFBRBJUI9B6IM8V.ino 現在自己動手

也做一個吧！
