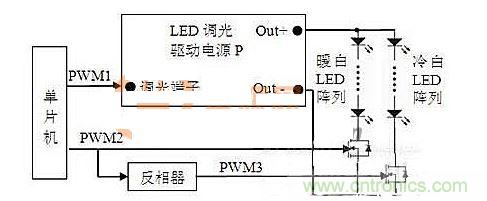

這種LED色溫調節的新方法采用了PWM調光驅動電源方案，並在電源後端電路中增設了色溫調節電路，該色溫調節電路采用PWM開關調光的方式調節冷白LED陣列和暖白LED陣列的導通時間比例，實現色溫調節，結構框圖如圖1。

圖1 新方法係統結構框圖



該方案采用PWM1信號控製電源的調光端子，通過調節PWM1的占空比來調節LED的輸出電流Io
，進而實現LED燈具調光。



為了實現色溫調節

，將導通壓降比較接近的一路冷白LED陣列和一路暖白LED陣列並聯接於電源輸出端
，采用功率開關管MOS1和MOS2分別控製冷白LED陣列的通斷和暖白LED陣列的通斷。PWM2信號連接MOS1的柵極
，實現對冷白LED陣列導通時間的控製，PWM2經反相器後得到反相的信號PWM3連接MOS2柵極，控製暖白LED陣列的導通時間。PWM2為高電平時，PWM3為低電平，故冷白LED陣列導通

，暖白LED陣列斷開
，反之亦然。調節PWM2的占空比來調節單位時間內冷白LED陣列和暖白LED陣列的導通時間比例，利用人眼存在暫留時間，實現了色溫的變化效果。

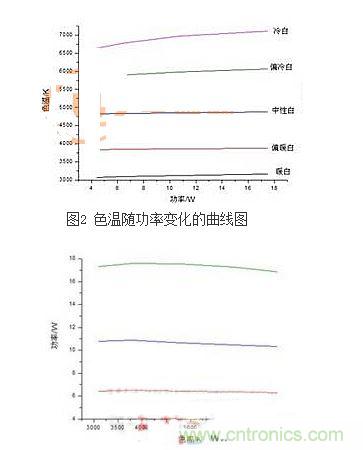

為了驗證這種方法，本文采用MB39C602的LED可調光方案，在其後端增設上述色溫調節電路，並進行了測試。圖2給出了不調節色溫、僅調節亮度（圖中體現為電功率變化）時，色溫隨功率變化的曲線。圖2中的冷白、偏冷白、中性白、偏暖白

、暖白五個典型應用色溫梯度的曲線均趨於一條平行線，說明在不調節色溫時僅調節亮度
，色溫變化不大。圖2給出了不調節亮度、僅調節色溫時，功率隨色溫變化的曲線。圖3中給出了實際常用的三個功率梯度
，三個功率梯度曲線均趨於一條平行線，說明在不調節亮度時僅調節色溫，對輸入功率影響不大。

圖3 電源功率隨色溫變化的曲線

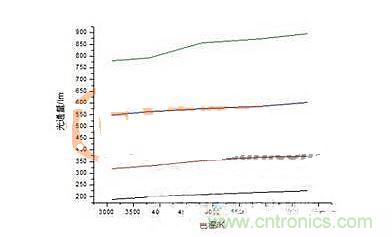

圖4給出了不調節亮度
、僅調節色溫時
，光通量隨色溫變化的曲線。圖6中給出的光通量梯度曲線幅度變化不大，說明在不調節亮度時僅調節色溫，亮度變化有限。

圖4 光通量隨色溫變化的曲線



從以上的內容中可以看出，這種僅使用單個調光電源就能實現LED色溫調節的方法非常有效。能在不同溫度下滿足大範圍的LED色(se)溫(wen)調(tiao)節(jie)需(xu)求(qiu)。不(bu)調(tiao)節(jie)亮(liang)度(du)僅(jin)調(tiao)節(jie)色(se)溫(wen)時(shi)，電(dian)源(yuan)的(de)輸(shu)入(ru)功(gong)率(lv)波(bo)動(dong)較(jiao)小(xiao)且(qie)光(guang)通(tong)量(liang)變(bian)化(hua)不(bu)大(da)。不(bu)調(tiao)節(jie)色(se)溫(wen)僅(jin)調(tiao)節(jie)亮(liang)度(du)時(shi)
，色(se)溫(wen)變(bian)化(hua)較(jiao)小(xiao)。能(neng)夠(gou)滿(man)足(zu)獨(du)立(li)調(tiao)節(jie)色(se)溫(wen)和(he)獨(du)立(li)調(tiao)光(guang)的(de)要(yao)求(qiu)。



此外，這種調節LED色溫的方法要優於傳統測量方法，能夠實現調節色溫的同時進行調光，有效避免了由於電源輸出過小而導致的LED光效過小問題。綜合來看
，這種方法不失為一種新的色溫調節思路
