樓宇安保係統在許多係統拓撲結構中都有應用
，從簡易警報係統到複雜的傳感器網絡
，所有這些都報告給作為樞紐的主安全麵板。根據其部署模式
，這些係統可能是有線的，也可能是無線的；無線係統會利用不同類型的連接模式以實現特定的應用。一些應用程序（如攝像頭）使用Wi-Fi®進行與雲的本地連接，而某些智能應用程序（例如門鎖）使用低功耗藍牙（Bluetooth® Low Energy）連接到手機和平板電腦。基於傳感器網絡的安保係統，例如煙霧探測器、運動探測器、門/窗傳感器、溫度/濕度傳感器和玻璃破碎探測器
，可從Sub-1 GHz網絡中受益。



Sub-1 Ghz技術在設計樓宇安保係統時具有諸多優勢
，如實現比2.4 Ghz技術更長的距離和更好的牆壁穿透力。這可以實現全樓宇覆蓋
，無需中繼器

，也無需複雜的多跳網絡拓撲。Sub-1 Ghz的功率也極低
，使遠程傳感器可依靠一粒紐扣電池工作10年。此優勢使係統無需在天花板和牆內布線，從而使設計具有靈活性。



設計樓宇安保係統時，一個基本要點是通信必須可靠。Sub-1 Ghz係統通過利用比2.4 Ghz頻段更空閑的Sub-1 GHz頻段，提供了高魯棒性。



很明顯，Sub-1 Ghz在構建安保設計方麵具有許多關鍵優勢，但安保係統和傳感器通常必須具有雲連接或需要Wi-Fi和低功耗藍牙(Bluetooth® Low Energy)的智能設備接口。但是
，設計一個通過Sub-1 GHz星形網絡發送和接收傳感器數據、連接到雲並提供智能設備接口的係統非常複雜。借助雙頻段功能以及CC1352P無線微控製器（MCU）和Sub-1GHz Linux網關解決方案的靈活無線電功能，您可輕鬆開發可無縫連接到智能設備和雲的產品，同時仍可在更長的距離中利用Sub-1 GHz技術集成的低功率20dBm Pa的優勢。



Sub-1 GHzLinux網關軟件開發包可擴展到許多不同的應用程序。例如，假設要設計一個樓宇安保係統，包括覆蓋整個樓宇的煙霧探測器、運動探測器
、門/傳chuan感gan器qi以yi及ji玻bo璃li破po碎sui探tan測ce器qi，並bing且qie所suo有you這zhe些xie都dou與yu中zhong央yang安an全quan麵mian板ban進jin行xing通tong信xin。係xi統tong設she計ji要yao求qiu消xiao費fei者zhe能neng夠gou在zai互hu聯lian網wang或huo智zhi能neng設she備bei上shang查zha看kan傳chuan感gan器qi數shu據ju。Sub-1 GHzLinux網關解決方案可幫助實現這一案例，同時支持快速上市，並能靈活地啟用各類解決方案體係結構。

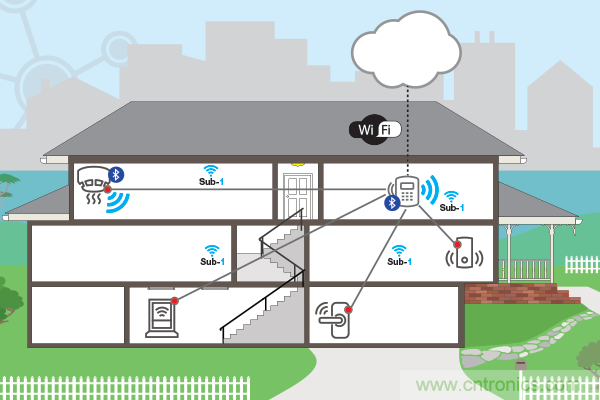

圖 1：家庭安保係統示例



如圖1所示，外圍傳感器（煙霧探測器、運動探測器、門/窗傳感器和玻璃破碎探測器）都通過Sub-1 Ghz星型網絡與中央安全麵板通話。該安保係統充分利用了Sub-1 GHz的遠距離和牆壁穿透能力，可覆蓋整個樓宇。此外
，您可將無法接入交流電源的傳感器（如門/窗傳感器）遠程放置
；它們可依靠一粒紐扣電池運行10年。使用CC13152P雙頻MCU的煙霧探測器可通過低功耗藍牙（Bluetooth® Low Energy）連接到手機或平板電腦，並在這些智能設備上向用戶發送警報。



這些警報可報告電池壽命或檢測到的任何危險，而煙霧探測器則通過Sub-1 GHz網絡與主安全麵板通信。安全麵板可從所有傳感器收集數據


，並使用Wi-Fi連接到雲以向安保公司報告或使互聯網數據可視化。用戶還可通過低功耗藍牙（Bluetooth® Low Energy)連接到麵板或從雲中接收更新信息來更新係統固件。麵板可隨後將這些更新推送到外圍設備
，並通過Sub-1 GHz網絡更新每個節點的固件。



該樓宇安保係統示例隻是德州儀器Sub-1 GHz網關解決方案支持的一個用例。網關體係結構靈活，可連接到多個雲供應商，其設計也基於SimpleLink MCU平台上成熟的硬件和軟件，從而縮短了產品的開發時間和上市時間。利用這一解決方案的優勢
，現在就開始你的設計吧。
