• LIPS解決方案將AC-DC
  、DC-DC和逆變器結合在同一塊電路板上

憑借著大屏幕、低厚度和高清晰等眾多優勢
，液晶電視(LCDTV)在市場上的滲透率快速提升
，有市場研究預計
，2009年液晶電視的總體市場占有率將達到50%。而er隨sui著zhe屏ping幕mu尺chi寸cun不bu斷duan突tu破po，液ye晶jing電dian視shi的de功gong率lv也ye水shui漲zhang船chuan高gao。較jiao高gao的de功gong率lv消xiao耗hao會hui直zhi接jie增zeng加jia消xiao費fei者zhe的de電dian費fei開kai支zhi，並bing與yu節jie能neng環huan保bao的de趨qu勢shi相xiang背bei離li。

因此，各國政府及規範機構紛紛出台或更新針對電視的能效規範
，如美國環保署(EPA)發布的“能源之星”3.0版電視規範自2008年11月1日開始生效。

LIPS解決方案取代傳統液晶電視電源

weilejiangdijiaodachicunyejingdianshidediannengxiaohao，shiqifuhegezhongnengxiaoguifan
，bingbangzhujiangdixitongchengbenjijianxiaojiejuefanganchicun，shiyejingdianshigengshouxiaofeizhehuanying，jiuyejingdianshidianyuaneryan
，womenkeyicaiqutongguoduozhongtujing。

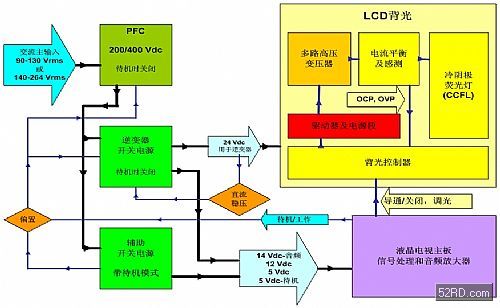

圖1：采用標準直流24V逆變器的傳統液晶電視開關電源框圖。

傳統液晶電視電源主要包括交流-直流(AC-DC)轉換、直流-直流(DC-DC)轉換及高壓逆變器這幾個部分。AC-DC和DC-DC位於同一塊電路板，而逆變器為獨立電路板，通常與液晶麵板一起提供。其中，AC-DC電源部分，市電110Vac/220Vac電壓經過整流、功率因數校正(PFC)和濾波
，轉換為200V/400V的直流高壓。由於傳統逆變器的輸入電壓要求是24V，所以PFC的輸出電壓200V/400V電壓須經過降壓轉換，產生多路的輸出電壓，其中一路24V電壓提供給逆變器

，即再經過直流-交流(DC-AC)轉換為超過1,000V甚至達2,000V的高壓
，去驅動液晶麵板的CCFL背光燈。這種標準24V逆變器液晶電視開關電源的功能框圖如圖1所示。

目前市場上的液晶電視電源中，這種傳統的電源仍然占多數。值得一提的是
，在各種尺寸的液晶電視型號中，大於26英寸特別是32英寸及更大尺寸的液晶電視在市場中占據主導地位。而針對26英寸及以上尺寸的液晶電視
，近年來湧現出一種新的逆變器概念——高壓液晶顯示集成電源(LCDIntegratedPowerSupply，縮寫為LIPS)。與逆變器位於獨立電路板的傳統電源不同
，這種LIPS解決方案將AC-DC
、DC-DC和逆變器結合在同一塊電路板上，在經過對市電進行整流、PFC和濾波並獲得200V/400V直流電壓後，會直接采用200V/400V電壓作為逆變器的輸入，通過DC-AC升壓轉換為液晶麵板所需的超過1,000V甚至達2,000V的高壓。這樣就消除24V轉換段，減少了先降壓至24V再大幅升壓背光源用一兩千伏高壓過程中存在的大量功率損耗，從而提升係統能效，減少底盤發熱量，並降低總成本。

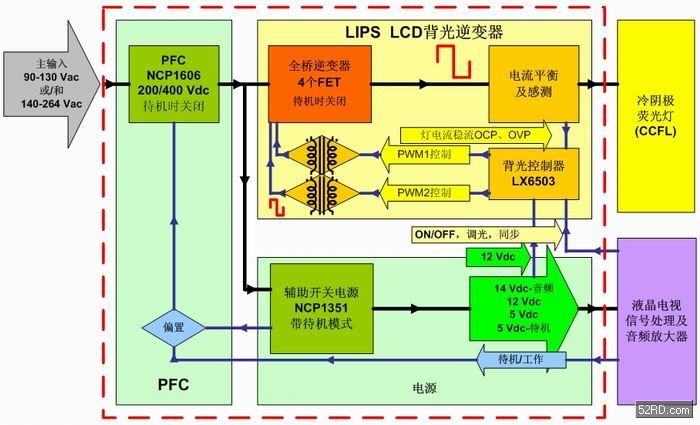

　圖2：安森美半導體針對32英寸液晶電視的全橋高壓LIPS解決方案功能框圖。

在這方麵
，安森美半導體與Microsemi公司合作
，結合雙方專長，提供適合多種功率等級的高壓LIPS整套解決方案。目前，已合作開發針對32英寸液晶電視的LIPS解決方案(如圖2誌示)。在係統主板電源方麵
，這解決方案采用了安森美半導體的NCP1606PFC控製器，以及充當輔助開關電源的NCP1351PWM控製器；而在LIPS逆變器部分，采用了Microsemi使用軟開關技術的LX6503移相全橋驅動器

，它可以在固定工作頻率進行零電壓開關(ZVS)。與半橋架構相比
，這種全橋逆變器解決方案具有顯著優勢，如減少電磁幹擾(EMI)和功率損耗，同時改善背光燈的驅動電流波形，橋上無需使用額外的功率二極管
，這全橋結構所采用的4個MOSFET和變壓器中的電流規格是半橋結構的一半
，它能夠通過隔離變壓器直接驅動功率MOSFET，更易於實現初級端過流保護(OCP)等。

為了更好應對市場對更大尺寸LIPS液晶電視的需求，安森美半導體正在開發下一代的LIPS液晶電視參考設計，並計劃於2009年中推出46/47英寸參考設計。在LIPS逆變器部分

，采用與32英寸方案相同的全橋逆變器和背光控製器LX6503
，但輸出功率大幅提高
，可以驅動更多的CCFL燈。而在係統主板電源方麵，可以根據具體設計要求來靈活選擇安森美半導體的解決方案，如NCP1601、NCP1606或NCP1631等PFC控製器
，以及NCP1351或NCP1379等PWM控製器。這新的解決方案采用帶有繼電器的專用待機開關電源，支持低至150mW的超低待機能耗。這解決方案電路板上的元件高度低於16mm(係統總度度低於20mm)，支持更纖薄液晶電視設計。

值得一提的是，美國/北美和中國/歐ou盟meng等deng不bu同tong區qu域yu市shi場chang對dui電dian源yuan的de要yao求qiu不bu盡jin相xiang同tong，安an森sen美mei半ban導dao體ti針zhen對dui世shi界jie上shang不bu同tong區qu域yu的de不bu同tong電dian源yuan要yao求qiu
，提ti供gong相xiang應ying的de電dian源yuan解jie決jue方fang案an，旨zhi在zai優you化hua設she計ji、縮小係統尺寸及降低成本。
