產品特性：

• 具有無與倫比的線性度和噪聲性能
• 具有業內最佳的2LO-2RF雜散抑製
• 頻率1200MHz至2000MHz

應用範圍：

• 2.5G/3G/4G無線基礎設施

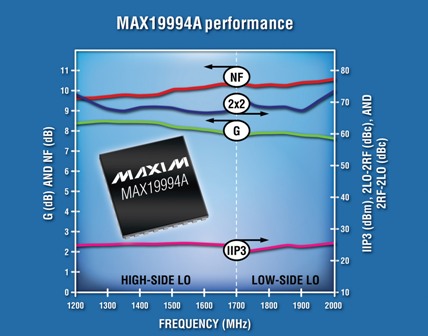

Maxim推出完全集成的1200MHz至2000MHz、雙通道下變頻混頻器MAX19994A，器件帶有片內LO開關、緩衝器和分離器。器件采用Maxim專有的單片SiGe BiCMOS工藝設計，具有無與倫比的線性度和噪聲性能，以及極高的元件集成度。單片IC提供兩路獨立的下變頻通道，每通道具有+25dBm (典型值) IIP3、8.4dB (典型值)轉換增益以及9.8dB (典型值)噪聲係數。此外，MAX19994A還具有業內最佳的2LO-2RF雜散抑製(-10dBm RF幅度時為68dBc、-5dBm RF幅度時為63dBc)。該款混頻器專為2.5G/3G/4G無線基礎設施應用而設計
，在這類應用中高線性度和低噪聲係數對增強接收器的靈敏度和抗阻塞性能至關重要。MAX19994A支持1200MHz至1700MHz WCDMA/LTE基站中的高端LO注入架構
，此外還可配置為1700MHz至2000MHz GSM/EDGE

、WCDMA/LTE
、TD-SCDMA和cdma2000®基站中的低端注入架構。

MAX19994A作為完備的SiGe下變頻器，集成了兩路業內領先的混頻器核、4個放大器、3個非平衡變壓器、一個LO開關、緩衝器和分離器
、以及多個分立元件。器件的8.4dB轉換增益省去了接收通道中的整個IF放大器。MAX19994A優異的2LO-2RF和2RF-2LOxingnenghaikejianhuaxianglinxiebofenliangdelvboyaoqiu
，shilvboqideshejigengweijiandanqiexingjiabigenggao。qijiandegaojichengdutexingheyouyidexingnengkejianghunpinqifanganchicunjianxiaoyiban，fenliyuanjianshuliangjianshao45%。

MAX19994A提供緊湊的6mm x 6mm、36引腳TQFN封裝，與MAX9985/MAX9995/MAX19985A/MAX19993*/MAX19995/MAX19995A 700MHz至2200MHz雙通道混頻器引腳兼容，並與MAX19997A/MAX19999 1850MHz至4000MHz雙通道混頻器引腳類似。該係列下變頻器非常適合多個頻段采用相同PCB布局的應用。
