產品特性：

• 提供緊湊、高能效的電流監控方案
• 精確控製及匹配SENSEFET的SENSE輸出

應用範圍：

• 用於廣泛的固定及便攜設備應用

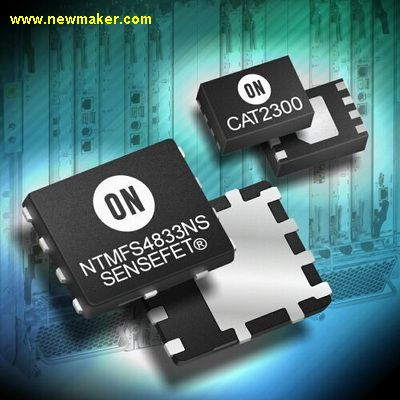

安森美半導體推出帶開關控製器的電流鏡CAT2300安森美半導體(ON Semiconductor)推出帶開關控製器的電流鏡CAT2300，將這器件與安森美半導體的NTMFS4833NS或NTMFS4854NS SENSEFET 功率MOSFET器件結合使用
，能提供緊湊、高能效的電流監控方案。這些新器件的組合提供係統級電源管理，用於便攜計算機及網絡設備等應用。

精確控製及匹配SENSEFET的SENSE輸出與CAT2300的KELVIN電壓引腳，確保SENSEFET完整工作範圍內的精確電流監控。

CAT2300提供了分立電路方案之外的單芯片方案選擇
，能夠為0.9伏(V)至5 V電源輸入端提供無傳感器的精密電流測量。這新器件提供達70毫安(mA)的電流鏡——相當於所測電流的25安(A)
，集成功率MOSFET的邏輯電平ON/OFF控製及其自身電路
，將功耗降至幾乎為零。這器件還包含軟啟動功能。關閉模式下的電流消耗小於1微安(μA)，配合電池供電應用延長使用時間。CAT2300采用節省空間的低高度2 mm x 3 mm TDFN-8封裝，適合用於完整的-40 oC至+85 oC工作溫度範圍。

NTMFS4833NS及NTMFS4854NS均為30 V、N溝道SENSEFET MOSFET
，提供無損耗的電流感測及更高的精度。它們還具有低導通阻抗、低電容及低門電荷，將導電
、驅動器及開關損耗降至最低。NTMFS4833NS和NTMFS4854NS的額定電流分別為26 A和24 A。

安森美半導體功率MOSFET副總裁Paul Leonard說：“以我們的雙器件組合替代包含多個元器件的分立方案，能夠提供節省印製電路板(PCB)占位麵積、降低功耗及提升可靠性等優勢。CAT2300經過了優化，與我們的SENSEFET器件協同使用，提供簡單、緊湊及高能效的精確電流監控方案，用於廣泛的固定及便攜設備應用。”
