導言：利用數字輸入控製微調模擬輸出有兩種選擇：數字電位器和數/模轉換器(DAC)
，兩者均采用數字輸入控製模擬輸出。通過數字電位器可以調整模擬電壓；通過DAC既可以調整電流，也可以調整電壓。本文對DAC和數字電位器進行了比較
，便於用戶做出最恰當的選擇。

1 引言

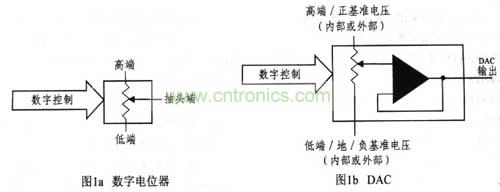

利用數字輸入控製微調模擬輸出有兩種選擇：數字電位器和數/模轉換器(DAC)，兩者均采用數字輸入控製模擬輸出。通過數字電位器可以調整模擬電壓；通過DAC既可以調整電流，也可以調整電壓。電位器有三個模擬連接端：高端、抽頭端(或模擬輸出)和低端(見圖1a)。DAC具有隊應的三個端點：高端對應於正基準電壓，抽頭端對應於DAC輸出，低端則可能對應於接地端或負基準電壓端(見圖1b)。

DAC和數字電位器存在一些明顯區別，最明顯的差異是DAC通常包括一個輸出放大器/緩衝器，而數字電位器卻沒有。大部分數字電位器需要借助外部緩衝器驅動低阻負載。有些應用中，用戶可以輕易地在DAC和數字電位器之間做出選擇；而有些應用中兩者都能滿足需求。本文對DAC和數字電位器進行了比較
，便於用戶做出最恰當的選擇。

2 數/模轉換器

DAC通常采用電阻串結構或R-2R階梯架構，使用電阻串時，DAC輸入控製著一組開關
，這些開關通過匹配的一係列電阻對基準電壓分壓。對於R-2R階梯架構
，通過切換每個電阻對正基準電壓進行分壓

，從而產生受控電流。該電流送入輸出放大器，電壓輸出DAC將此電流轉換成電壓輸出
，電流輸出DAC則將R-2R階梯電流通過放大器緩衝後輸出。如果選擇DAC，還要考慮具體指標，如串口/並口、分辨率

、輸入通道數、電流/電壓輸出、成本等。對於注重速度的係統，可以選用並行接口；如果注重成本和尺寸
，則可選用3線或2線串口

，這種器件引腳數較少
，可顯著降低成本，而且，有些3線接口能達到26 MHz的通信速率
，2線接口能夠達到3.4 MHz的速率。DAC的另一個指標是分辨率


，16位或18位DAC可以提供微伏級控製。例如，一個18位、2.5V基準的DAC
，每個LSB對應於9.54μV，高分辨率對於工業控製(如機器人、發動機)產品極為重要。目前，數字電位器能夠提供的最高分辨率是10位或1 024抽頭。數/模轉換器的另一個優勢是能夠在單芯片內集成多路轉換器，例如，MAX5733內置32路DAC，每路都能提供16位的分辨率。當前的數字電位器最多隻能提供6個通道，如DS3930。

DAC能夠源出或吸入電流，為設計者提供更大的靈活性。例如

，MAX5550 10位DAC通過內部放大器
、P溝道MOSFET和上拉電阻能夠提供高達30mA的輸出驅動。而MAX5547 10位DAC結合放大器、N溝道MOSFET和下拉電阻可以提供3.6 mA的吸電流。除電流輸出外，一些DAC還可以與外部放大器連接提供額外的輸出控製。因為數/模轉換器通常內置放大器，成本要高於數字電位器。但隨著新型DAC尺寸的縮小，成本差異也越來越小。

3 數字電位器

前麵已談到數字電位器可以通過數字輸入控製電阻。圖la中的3端(duan)數(shu)字(zi)電(dian)位(wei)器(qi)實(shi)際(ji)上(shang)是(shi)一(yi)個(ge)固(gu)定(ding)端(duan)到(dao)端(duan)電(dian)阻(zu)的(de)可(ke)調(tiao)電(dian)阻(zu)分(fen)壓(ya)器(qi)。通(tong)過(guo)將(jiang)電(dian)位(wei)器(qi)中(zhong)心(xin)抽(chou)頭(tou)與(yu)高(gao)端(duan)或(huo)低(di)端(duan)相(xiang)連(lian)，或(huo)使(shi)高(gao)端(duan)或(huo)低(di)端(duan)浮(fu)空(kong)，數(shu)字(zi)電(dian)位(wei)器(qi)能(neng)配(pei)置(zhi)成(cheng)2端可變電阻。與數/模轉換器不同，數字電位器能將H端接最高電壓或最低電壓端。選用數字電位器時，用戶也需考慮具體的指標：線性或對數調節、抽頭數、抽頭級數、非易失存儲器、成本等。控製接口有遞增/遞減、按鈕、SPI和I2C。

與數/模轉換器一樣，數字電位器通過串口通信
，包括I2C和SPI。此外，數字電位器還提供了2線的遞增、遞減接口控製。通常
，DAC與數字電位器的顯著區別在於數/模轉換器內部帶有輸出放大器。通過該輸出放大器可以驅動低阻負載。

下一頁：DAC/電位器的選擇
[page]
4 DAC/電位器的選擇

很多應用場合，用戶可以輕易地在DAC和電位器之間做出選擇。要求高分辨率的電機控製
、傳感器或機器人係統，需要選用DAC。另外，高速應用中
，例如基站、儀表等對速度、分辨率要求較高，甚至需要並行接口的DAC。電位器的線性特性便於實現放大器反饋網絡。相對於數/模轉換器


，對數電位器更適合音量調節。

但在當前的許多應用中，DAC與數字電位器之間選擇的界限比較模糊

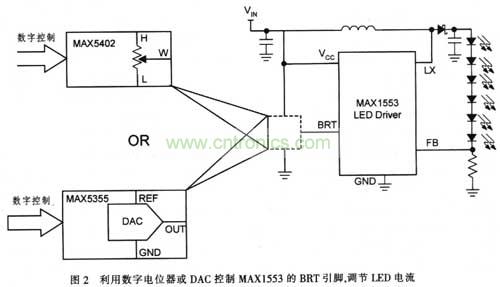

，圖2中的DAC和數字電位器都可用於控製MAXl553 LED驅動器。MAXll53亮度(BRT)輸入的直流電壓和檢流電阻決定了LED的電流。
