一、測試LED恒流源的電子負載

目前市場上傳統的電子負載並不能完全滿足LED恒流源的測試需求
，會出現電壓和電流不穩定的現象，這是由LED恒流源本身的特性所決定的，LED恒流源輸出的電流波形通常存在較大的電流紋波。針對這樣的特性，隻有專業測試LED恒流源的電子負載，才能使測試結果更精確，保證產品的質量。

隨著LED的廣泛應用，目前也有一些廠家逐漸推出了專業測試LED的電子負載。其中最值得一提的是艾德克斯IT8800可編程高精度電子負載係列，該係列具有專業測試LED恒流源的CR-LED功能，其獨特的LED模式可供LED電源測試，應用於仿真的LED電流，號稱LED測試專家。下文將仔細分析LED恒流源的特性並詳細介紹CR-LED的工作原理。

二

、LED恒流源的特性

我們通常所說的LED恒流源輸出波形通常存在較大的電流紋波。正是因為紋波的存在，使得傳統電子負載的CR模式並不能真實模擬LED驅動帶載的特性，會出現測試電壓或者電流不停抖動的情況。

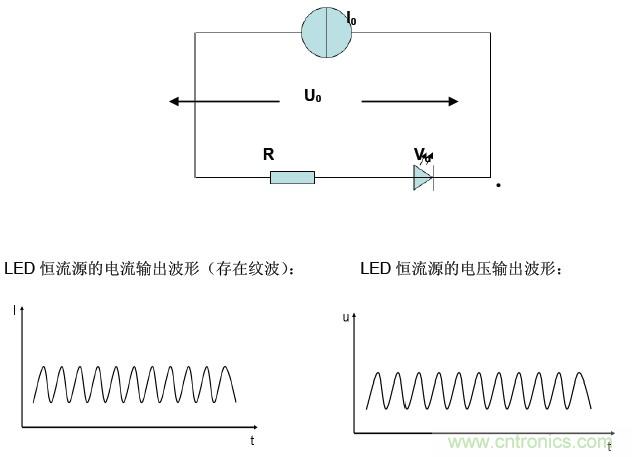

以下是LED驅動的帶載電路圖：

如上圖可見：如果用CV模式來測試
，那麼拉載的電壓就被恒定了，與恒流源真實的電壓輸出波形不符合。所以測試恒流源時多選擇CR模式，但在工作中會發現，傳統的CR模式會存在測試波形不符合實際情況
，甚至電壓和電流值不停跳變的現象。下麵是我分析的傳統的CR模式測試存在的問題與原因。
[page]
三
、傳統的CR模式測試存在的問題與原因

LED隻能往一個方向導通（通電）


，叫做正向偏置（正向偏壓）
，當電流流過時
，電子與空穴在其內重合而發出單色光，這叫電致發光效應。

假設LED驅動此時輸出的電流值I0為100mA，R=10Ω，二極管導通電壓Vd=30V
，那麼實際的LED燈拉載時
，LED驅動的輸出電壓U0=100mA*10Ω+30V=31V，輸出為31V/100mA。假設恒流源的輸出電流紋波為10mA，LED驅動的輸出電壓紋波實為10mA*10Ω=0.1V。

用傳統的CR模式測試
，則模擬設定的CR值為31V/100mA=310Ω.同樣恒流源的輸出電流紋波為10mA，恒流源的輸出電壓紋波變為10mA*310Ω=3.1V，電壓波動很高，無法正常工作。

四、專業測試LED恒流源的電子負載的功能——CR-LED

艾德克斯IT8800係列的電子負載在傳統的CR模mo式shi下xia，增zeng加jia了le二er極ji管guan導dao通tong電dian壓ya的de設she置zhi
，使shi得de加jia在zai電dian子zi負fu載zai兩liang端duan的de電dian壓ya大da於yu二er極ji管guan的de導dao通tong電dian壓ya時shi，電dian子zi負fu載zai才cai工gong作zuo，完wan全quan真zhen實shi地di模mo擬ni二er極ji管guan工gong作zuo的de原yuan理li。操cao作zuo上shang也ye簡jian易yi方fang便bian
，隻zhi需xu要yao在zai儀yi器qi內nei部bu設she置zhi二er極ji管guan的de導dao通tong電dian壓ya值zhi，同tong時shi設she定ding拉la載zai的deCR值，則能夠完全模擬LED燈的真實特性。

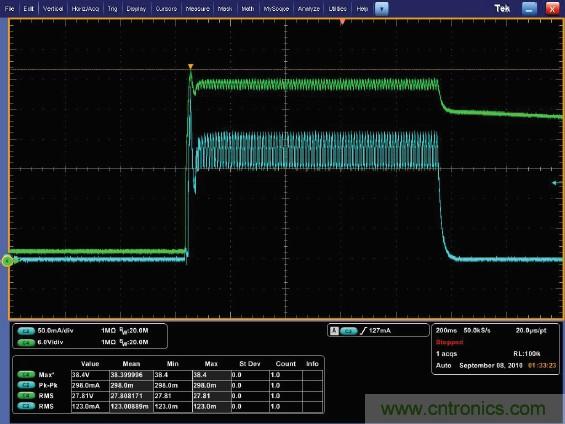

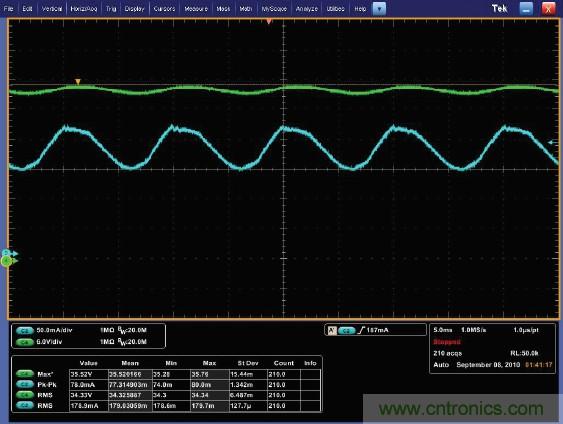

下圖為艾德克斯IT8800模擬LED燈測試LED恒流源時的波形圖：

結論

隻有專業測試LED恒流源的電子負載，才能使測試結果更精確，保證產品的質量。艾德克斯完全將LED恒流源的特性融入設計理念，開發出的CR-LED功能能夠真實地模擬LED燈的特性。滿足眾多LED恒流源生產廠家的測試需求，保證LED產品的質量，為企業在日益激烈的市場競爭中增加有力的籌碼。
