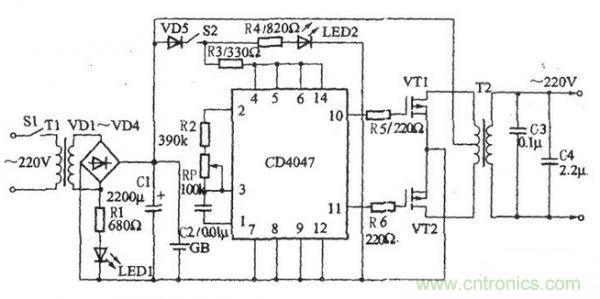

該電路由可選通的非穩態多諧振蕩器組成，可用作正/反向邊沿觸發單穩態多諧振蕩器，具有重觸發和外部計數選項功能。貼片場效應管實現功率放大功能。

接通電源開關Sl，當電網正常工作時，交流220V電壓經Tl降為交流12V電壓
，然後再經VD1～VD4整流、Cl濾波後
，對蓄電池GB充電。同時，LED1點亮，指示逆變器正處於充電狀態。 當電網異常引起停電時，蓄電池GB兩端的直流+12V電壓經T2的一次繞組為VT1和VT2提供工作電壓。接通逆變按鈕S2後，+12V電壓經 VD5
、S2和R3為CD4047提供工作電壓
，同時將LED2點亮，指示逆變器處於逆變狀態。多諧振蕩器振蕩工作後，分別從CD4047的（10）、（11） 腳輸出兩個相位相反、幅度相等的約50Hz低頻振蕩信號，該信號經VT1和VT2功率放大（VT1和VT2交替導通）後，在T2的“二次”組兩端產生交流220V電壓，給小功率用電設備供電。

此逆變電源電路簡單、外圍元件少

，通過整機安裝後，不用調試即可通電正常工作。本裝置一般作為備用電源使用，當電網正常供電時，逆變按鈕S2應處於斷開狀態
；反之
，則應將S2處於閉合狀態。若想提高該逆變器的輸出功率，可加大GB的容量和Tl、T2的功率，且場效應晶體管采用雙管並聯。
通電工作時，調節RP的阻值，可以改變逆變輸出電壓的工作頻率。
