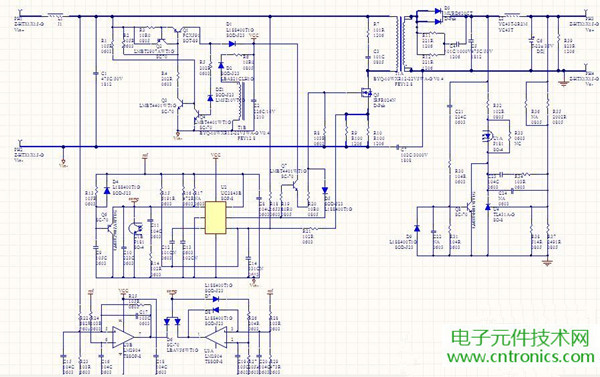

這是前兩年做電源的時候，做的一塊電源的設計。先上原理圖和電磁參數計算，希望能給需要的人以幫助。
具體計算如下：



[page]

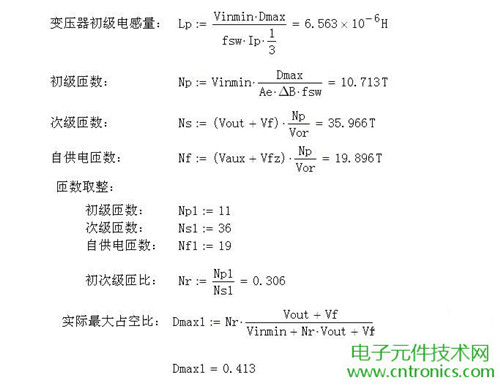

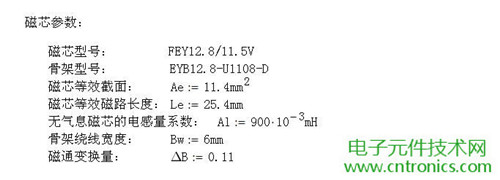

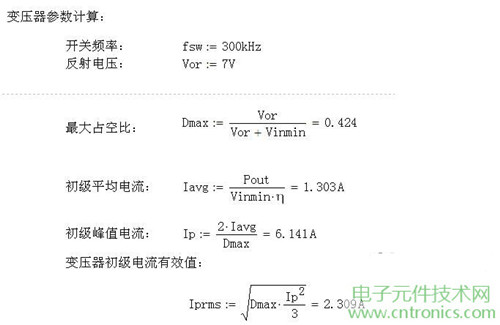

變壓器參數計算：



[page]

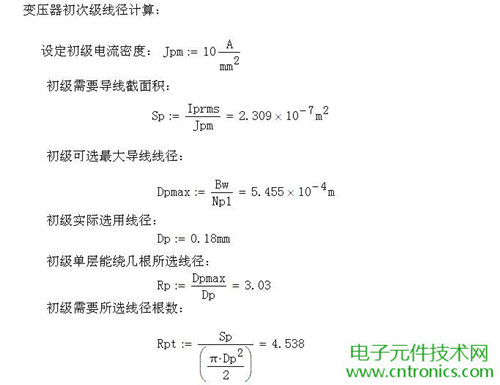

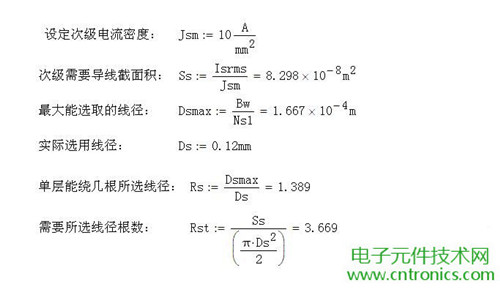

變壓器線徑計算：

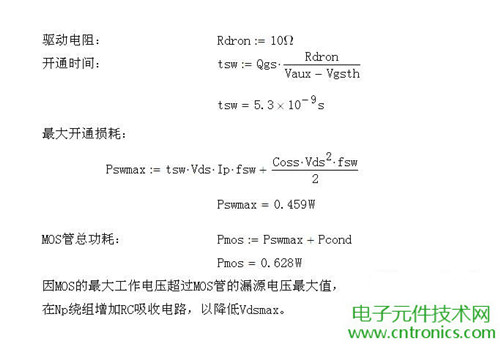

MOS管計算：


[page]

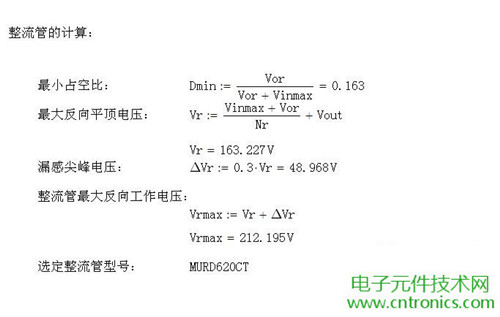

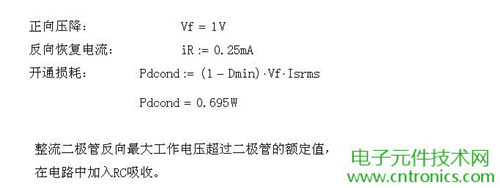

整流管計算：

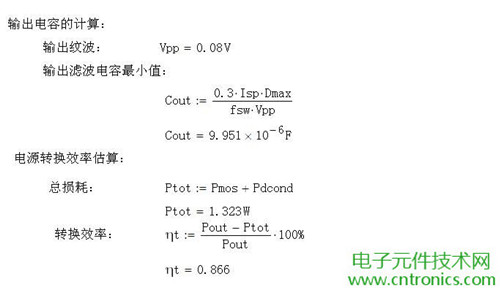

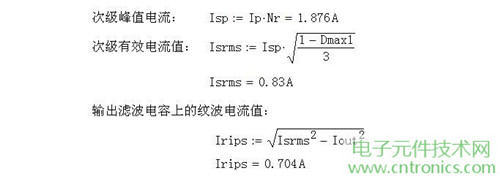

輸出電容和效率估算：

以上僅供參考。

純計算類的比較乏味，發點測試波形來給大家。
[page]

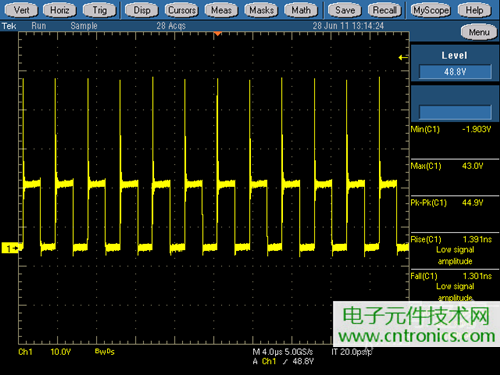

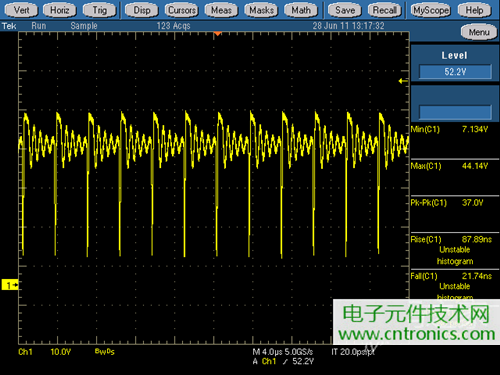

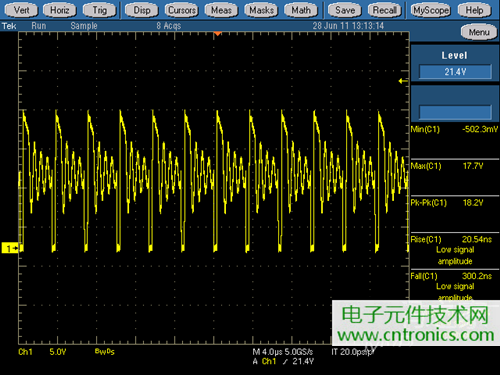

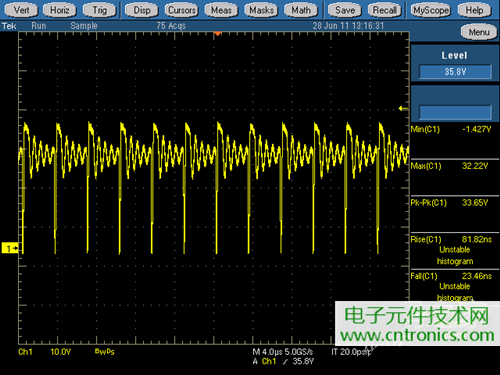

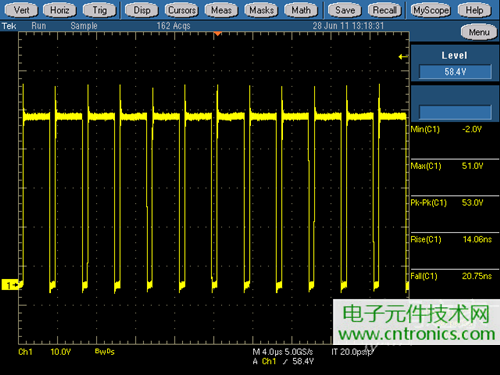

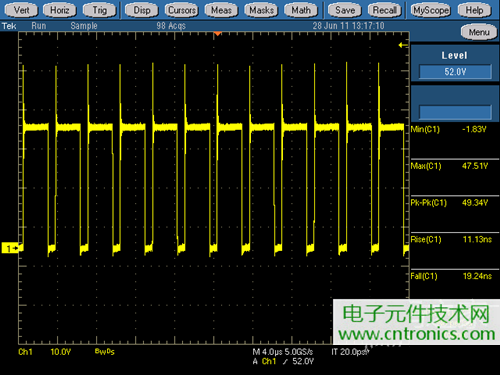

以下是MOS管的波形圖。

9V空載： 9V滿載： 24V空載： [page]
24V滿載：
36V空載：
36V滿載： [page]

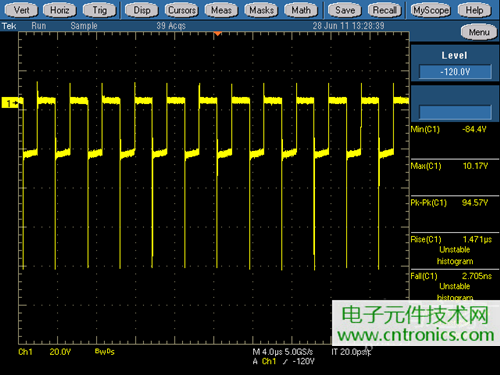

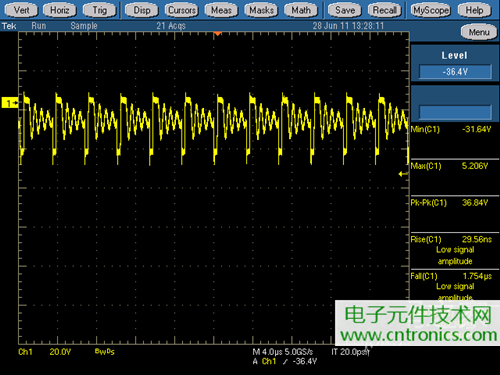

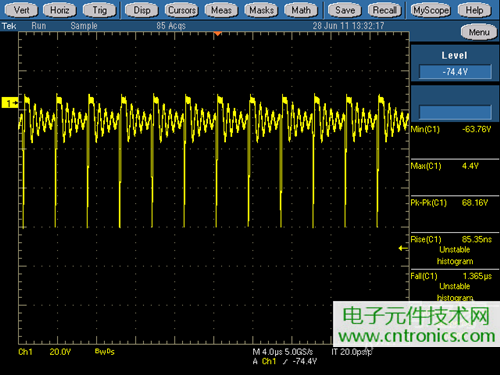

再來看看整流管的波形。

9V空載：
9V滿載：
24V空載： [page]
24V滿載：
36V空載：
36V滿載：

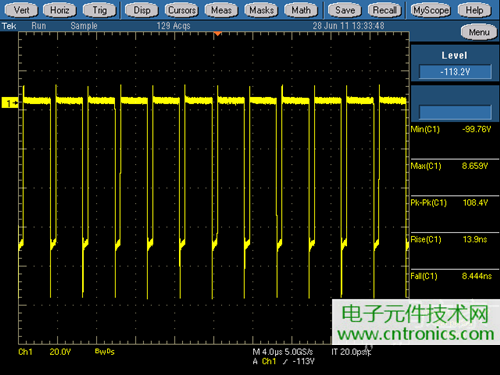

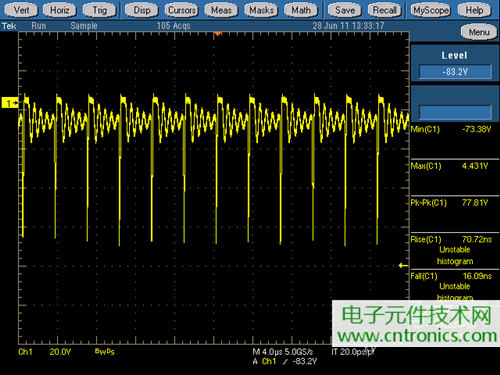

這是輸出的整流管的反向電壓值
，從圖中可以看出，其反向電壓值，已經快要達到100V了。原理圖中給出的二極管時100V的(de)反(fan)向(xiang)耐(nai)壓(ya)值(zhi)。很(hen)多(duo)人(ren)修(xiu)改(gai)電(dian)壓(ya)時(shi)，隻(zhi)考(kao)慮(lv)到(dao)調(tiao)整(zheng)電(dian)壓(ya)采(cai)樣(yang)部(bu)分(fen)的(de)電(dian)阻(zu)
，而(er)忽(hu)略(lve)了(le)整(zheng)流(liu)管(guan)的(de)反(fan)向(xiang)耐(nai)壓(ya)，希(xi)望(wang)能(neng)提(ti)醒(xing)大(da)家(jia)在(zai)修(xiu)改(gai)電(dian)壓(ya)時(shi)，莫(mo)要(yao)忘(wang)記(ji)修(xiu)稿(gao)整(zheng)流(liu)二(er)極(ji)管(guan)。

其實
，這個並不難！該設計並沒有引入連續模式斷續模式、僅僅是硬開關
，沒有準諧振、沒有軟開關

、沒有同步整流
、沒有有源鉗位、沒有跳頻、meiyoudoupindengdengdengdeng
，jinjinshizuijichudefanjikaiguandianyuandeshejikaolvbuzhou。shenzhiyulianbianyaqicixindoubuyongquxuanze，zhijiegeichule。zheyijingjianhualefeichangduole。yemeiyouyinruhuanludejisuan。zhiyunanhuozhebunan，qishiquankanzijide！誰也不是一開始就會的。
