最近購買了Mophie juice pack power station mini智能手機與USB通用移動電源
，這款充電器不僅沒有出現之前拆解分析中發現的問題，還可以為手機提供2倍以上的電池容量，而且體積小巧，可放入口袋。

Mophie總部位於美國加利福尼亞州
，是一家移動智能設備和配件設計商和製造商
，開發出了由蘋果公司認證的首個“Works with iPhone”便攜式電池解決方案——juice pack。我(wo)給(gei)該(gai)公(gong)司(si)發(fa)了(le)電(dian)子(zi)郵(you)件(jian)，希(xi)望(wang)其(qi)能(neng)幫(bang)忙(mang)闡(chan)述(shu)該(gai)款(kuan)產(chan)品(pin)的(de)設(she)計(ji)特(te)點(dian)和(he)組(zu)件(jian)類(lei)型(xing)
，但(dan)迄(qi)今(jin)為(wei)止(zhi)尚(shang)未(wei)收(shou)到(dao)任(ren)何(he)回(hui)複(fu)，因(yin)此(ci)下(xia)述(shu)內(nei)容(rong)僅(jin)是(shi)我(wo)個(ge)人(ren)的(de)合(he)理(li)猜(cai)測(ce)
，請(qing)讀(du)者(zhe)根(gen)據(ju)自(zi)己(ji)的(de)看(kan)法(fa)和(he)專(zhuan)業(ye)知(zhi)識(shi)進(jin)行(xing)權(quan)衡(heng)。

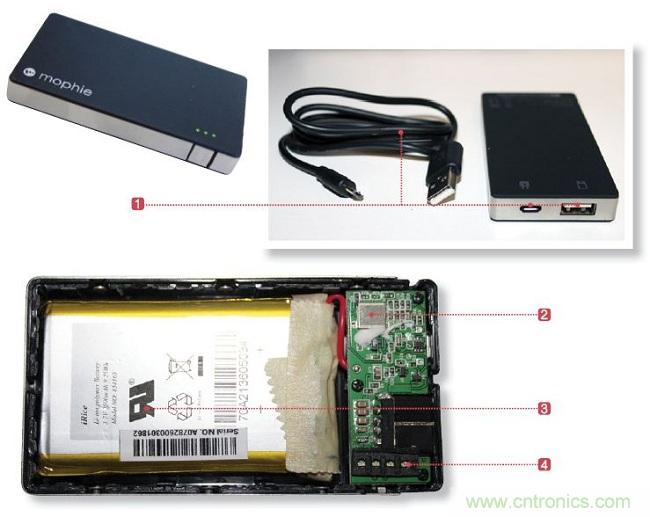

(1)外殼邊側的微型和標準USB端口十分安全。我曾試驗過很多次，試著將USB數據線的接頭插入和拔出端口。

(2)我認為Microchip單片機位於圖中所示護套的下方。單片機通常負責管理“內務”

，控製USB充電器IC和IC1的電荷
，控製4個充電狀態指示燈

，在IC1需要時提供I2C總線控製能力，並控製功率MOSFET。該Microchip零件有些不同尋常，因為它上麵帶有Microchip標誌，但是隻有一個日期代碼，沒有零件編碼。此外，其中兩個對側兩兩相對共分有8個引腳
，而另外兩個對側也看似有8個引腳，因為其中有6個是被切斷的，還有2個分別連接到位於兩側的PCB上。有時，製造商推出的早期新型模具樣品的封裝還不是很規範，當然這一點我也不太確定。

(3)2500mAh鋰電池。

(4)橡膠彈性體材料的電源指示燈。

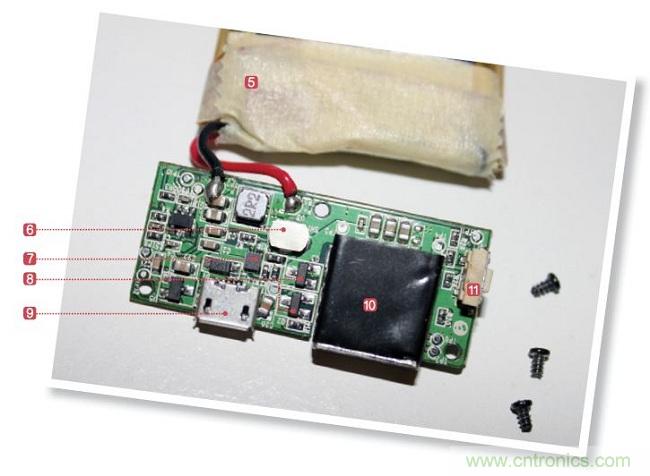

(5)2500mAh鋰電池。

(6)升壓轉換器IC位於圖中所示護套的下方，需要接近其電感器。該IC用於控製電池輸出電壓，並在其成為外部設備充電的主機時將輸出電壓轉化為5V或5.1V，並通過MOSFET將電壓輸送至Mophie的USB端口上。IC的輸出能力約為1A。該IC有10個分別位於對立兩側的引腳
，每側5個。另外兩個對側分布著一些散熱引腳，這些引腳被焊接在單板上，可能用於指示內部電源MOSFET。

(7)USB接口鋰電池充電器IC是美國德州儀器公司的bq24040。其位於一個無護套(線性調節器)的10引腳封裝內，可處理交流適配器輸入或來自於微型USB連接器的USB電源，它可能已集成MOSFET
，充電電流約為1A。這5意味著若電池完全放電，則最長充電時間約為3小時。

(8)功率MOSFET充當一個標準的USB電源開關，可能還具有溫度保護
、短路保護和過電流保護功能。當IC作為主機對外部設備進行充電時，通過USB端口進行控製。

(9)微型USB端口。

(10)USB端口。

(11)電源開關。
