低噪聲開關電源電路設計，工程師值得借鑒

發布時間：2014-04-23 責任編輯：sherryyu

【導讀】本站基於開關電dian源yuan的de相xiang關guan知zhi識shi給gei出chu了le很hen多duo陶tao老lao師shi的de精jing品pin文wen章zhang，通tong過guo了le解jie大da家jia都dou明ming白bai要yao設she計ji出chu一yi款kuan合he格ge的de開kai關guan電dian源yuan不bu是shi那na麼me容rong易yi的de事shi情qing，包bao含han各ge種zhong方fang麵mian，而er噪zao聲sheng是shi其qi中zhong一yi大da重zhong點dian。本ben文wen帶dai來lai了le一yi款kuan低di噪zao聲sheng開kai關guan電dian源yuan電dian路lu設she計ji，該gai電dian路lu擁yong有you很hen好hao的de降jiang噪zao聲sheng的de能neng力li，大da家jia可ke以yi看kan看kan。

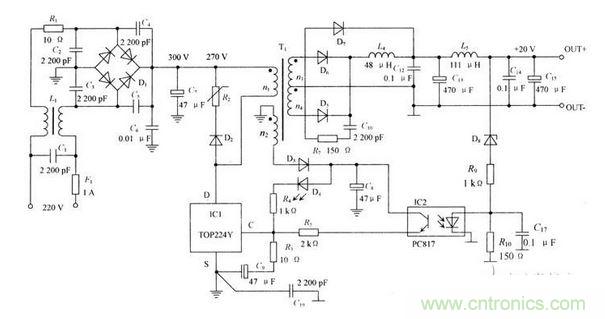

電路如圖所示，該電路可以獲得更大的輸出功率，隻需更改部分器件。圖中左邊的電路 R1，L1，D1，C1至C7是常規的共模濾波和整流電路，獲取約300 V的直流電壓供DC-DC變換電路使用；最右邊電路L5，C11等是普通的LC濾波電路；IC2，D8，R9，R10組成電壓反饋電路，形成閉環結構，穩定電源輸出電壓；中間部分是DC-DC變換器，降噪聲的關鍵是對這一部分的電路進行適當處理。

低噪聲開關電源電路設計
