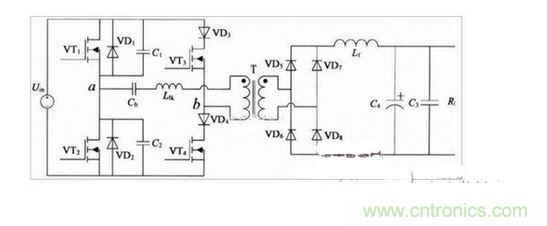

這款軟開關電源采用了全橋變換器結構，使用MOSFET作為開關管來使用，參數為1000V/24A。采用移相ZVZCSPWM控製，即超前臂開關管實現 ZVS、滯後臂開關管實現ZCS。電路結構簡圖如圖1，VT1~VT4是全橋變換器的四隻MOSFET開關管
，VD1、VD2分別是超前臂開關管VT1
、VT2的反並超快恢複二極管，C1、C2分別是為了實現VTl
、VT2的ZVS設置的高頻，VD3、VD4是反向電流阻斷二極管
，用來實現滯後臂 VT3
、VT4的ZCS，Llk為變壓器漏感，Cb為阻斷電容，T為主變壓器

，副邊由VD5~VD8構成的高頻整流電路以及Lf
、C3

、C4等濾波器件組成。

電路原理：當開關管VT1、VT4或VT2、VT3同時導通時，電路工作情況與全橋變換器的硬開關工作模式情況一樣，主變壓器原邊向負載提供能量。通過移相控製，在 關斷VT1時並不馬上關斷VT4，而是根據輸出反饋信號決定移相角
，經過一定時間後再關斷VT4，在關斷VT1之前，由於VT1導通，其並聯電容C1上電 壓等於VT1的導通壓降，理想狀況下其值為零，當關斷VT1時刻，C1開始充電，由於電容電壓不能突變，因此，VT1即是零電壓關斷。



由於變壓器漏感L1k以及副邊整流濾波電感的作用，VT1關斷後，原邊電流不能突變，繼續給Cb充電，同時C2也通過原邊放電，當C2電壓降到零後，VD2自然導通，這時開通VT2，則VT2即是零電壓開通。當C1充滿電
、C2放電完畢後，由於VD2是導通的
，此時加在變壓器原邊繞組和漏感上的電壓為阻斷電容Cb兩端電壓
，原邊電流開始減小，但繼續給Cb充 電，直到原邊電流為零
，這時由於VD4的阻斷作用，電容Cb不能通過VT2、VT4、VD4進行放電
，Cb兩端電壓維持不變，這時流過VT4電流為零，關 斷VT4即是零電流關斷。
