開關電源工作形式的選擇： 在開關電源電路中，基本類型有4種：單端反激式、單端正激式、半橋式和全橋式。對於100 Wyixiadekaiguandianyuan，duocaiyongdanduanfanjishibianhuanqi，fanjishigonglvbianhuandianluzhongdebianyaqi，chuleqigelizuoyongzhiwai，haijuyouchunengdegongneng。fanjishigonglvbianhuandianlujiegoubijiaojiandan
，shuchudianyabushoushurudianyadexianzhi，yiketigongduoludianyashuchuTOPSwitchⅡ係列應用於單端反激式變換器
，典型用法所示：

電路分析：

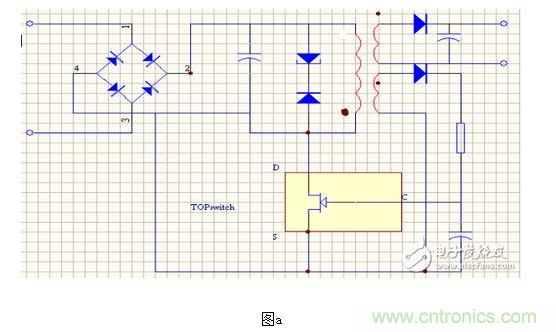

（a）將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控製極的輸入;

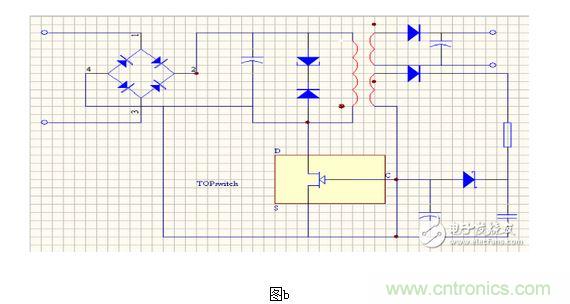

（b）在（a）的基礎上增加了穩壓管

，是（a）的增強型;



（c）中輸出電壓通過光耦作用於TOPSwitchⅡ控製極，在輸出電壓反饋精度上有所提高;

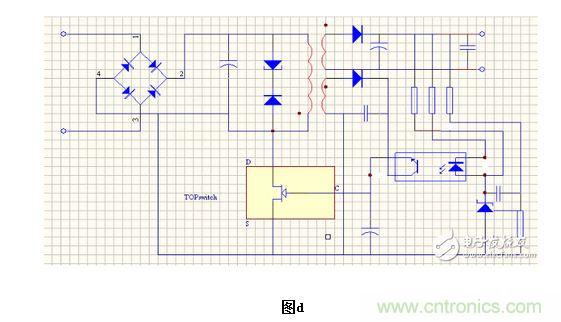

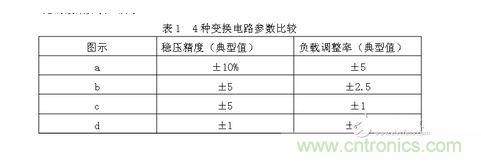

（d）在（c）基礎上增加了精密基準TL431，使得輸出穩壓精度和負載調整率都能獲得較高的精度。4種變換電路的效果如表所示：

采用單端反激式開關電源，這種反饋控製電路的最大特點是：在輸入電壓和負載電流變化較大時，具有更快的動態響應速度，自動限製負載電流

，補償電路簡單。反激電路適應於小功率開關電源。
