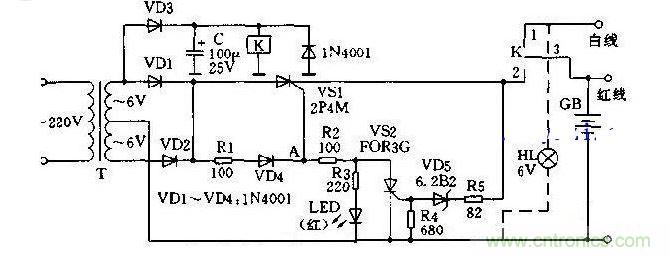

“千裏眼”充電器電路如圖所示。其中單向晶閘管 VS1為電瓶GB的充電電流管
，VS2為電瓶充電時作切斷充電電流之用。當接通電源充電時，繼電器K動作，觸點3與觸點2接通，VS1的觸發端從R1和 VD4取得觸發電壓而導通，整流電流通過VS1向電瓶GB充電。當電瓶GB充電到設定的電壓時（例如7.2V），VS2導通，導致VS1觸發端A點電位大大低於VS2的陰極電位
，VS1截止，電瓶GB停止充電。發光管LED作充電顯示用，電瓶充電停止、VS2導通時，LED熄滅。6V指示燈HL 作~220V停電指示用。
