dianzibianyaqijiushikaiguanwenyadianyuan。tashijishangjiushiyizhongnibianqi。shouxianbajiaoliudianbianweizhiliudian
，ranhouyongdianziyuanjianzuchengyigezhendangqizhiliudianbianweigaopinjiaoliudian。tongguokaiguanbianyaqishuchusuoxuyaodedianyaranhouercizhengliugongyongdianqishiyong。kaiguanwenyadianyuanjuyoutijixiao,重量輕,價格低等優點,所以被廣泛用在各種電器中。開關穩壓電源的原理較複雜。

　　

下麵一種電子變壓器電路圖的分析，輸入為AC220V，輸出為AC12V，功率可達50W。它ta主zhu要yao是shi在zai高gao頻pin電dian子zi鎮zhen流liu器qi電dian路lu的de基ji礎chu上shang研yan製zhi出chu來lai的de一yi種zhong變bian壓ya器qi電dian路lu，其qi性xing能neng穩wen定ding
，體ti積ji小xiao，功gong率lv大da，因yin而er克ke服fu了le傳chuan統tong的de矽gui鋼gang片pian變bian壓ya器qi體ti大da、笨重、價高等缺點。

　　

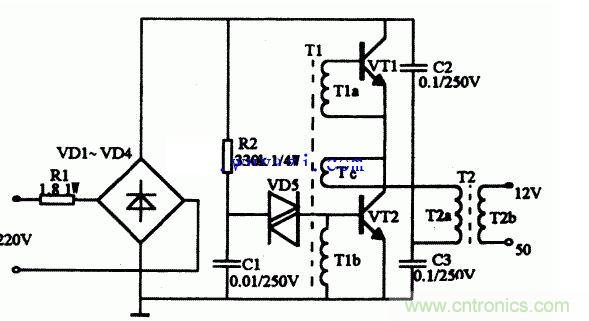

電子變壓器電路圖:

電子變壓器工作原理電路如圖所示。電子變壓器原理與開關電源工作原理相似，二極管VD1～VD4構成整流橋把市電變成直流電
，由振蕩變壓器T1
，三極管VT1
、VT2組成的高頻振蕩電路，將脈動直流變成高頻電流，然後由鐵氧體輸出變壓器T2對高頻高壓脈衝降壓
，獲得所需的電壓和功率。R1為限流電阻。電阻R2、電容C1和雙向觸發二極管VD5構成啟動觸發電路。 三極管VT1
、VT2選用S13005，其B為15～2 0倍。也可用C3093等BUceo>=35OV的大功率三極管。觸發二極管VD5選用32V左右的DB3或VR60。振蕩變壓器可自製，用音頻線繞製在 H7 X 10 X 6的磁環上。TIa
、T1b繞3匝，Tc繞1匝。鐵氧體輸出變壓器T2也需自製，磁心選用邊長27mm、寬20mm、厚10mm的EI型鐵氧體。T2a用直徑為0．45mm高強度漆包線繞100匝，T2b用直徑為1．25mm高強度漆包線繞8匝。 二極管VD1～VD4選用 IN4007型，雙向觸發二極管選用DB3型，電容C1～C3選用聚丙聚酯滌綸電容，耐壓250V。

　　

此電子變壓器電路工作時
，A點工作電壓約為12V
；B點約為25V；C點約為105V；D點約為10V。如果電壓不滿足上述數值，或電子變壓器電路不振蕩，則應檢查電路有無錯焊、漏焊或虛焊。然後再檢查VT1、VT2是否良好
，T1a
、T1bdexiangweishifouzhengque。zhenggedianzibianyaqidianluzhuangtiaochenggonghou，kezhuangruyongjinshucailiaozhizuodexiaohenei
，faliyupingbihesanre，danbixuzhuyidianluyuwaikedejueyuan。yinwai，gaibianT2 a、b二線圈的匝數
，則可改變輸出的高頻電壓。
