隻需幾步，6V電源轉12V電路設計高招
發布時間：2014-11-08 責任編輯：sherryyu
【導讀】平常用的6V電源是不是有時候覺得好小，不用急，這裏看看小編如何72變，讓你的6V電源變成12V電源，隻需簡單幾步哦，來一起瞅瞅是怎樣的設計高招吧！

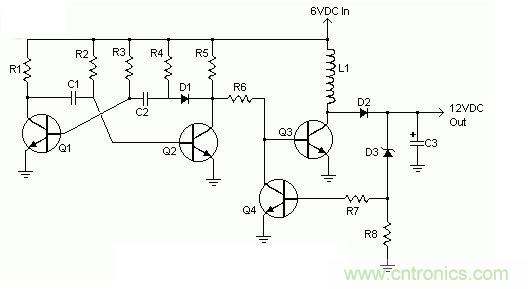

這個逆變電路可以提供高達800mA 12V電源。該電路簡單，效率約為75％。通過改變隻是一些組件，還可以修改不同的電壓。該電路也適用摩托車音響等。

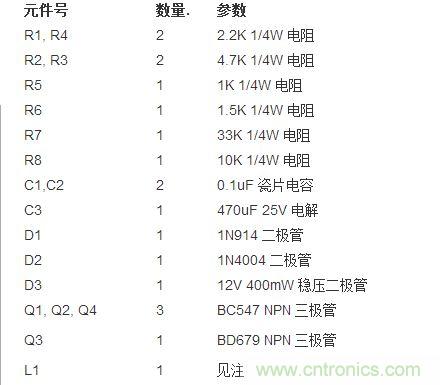

1、L1電感為直徑為0.5mm漆包線,80匝，外徑40毫米環形磁芯。 838電子。
2、D3的值不同可以被用來調整從約0.6V至30V的左右不同的輸出電壓。請注意，在高電壓的電路可能電流提供不足。
3、C3可用一個較大的值，以提供更好的濾波。
